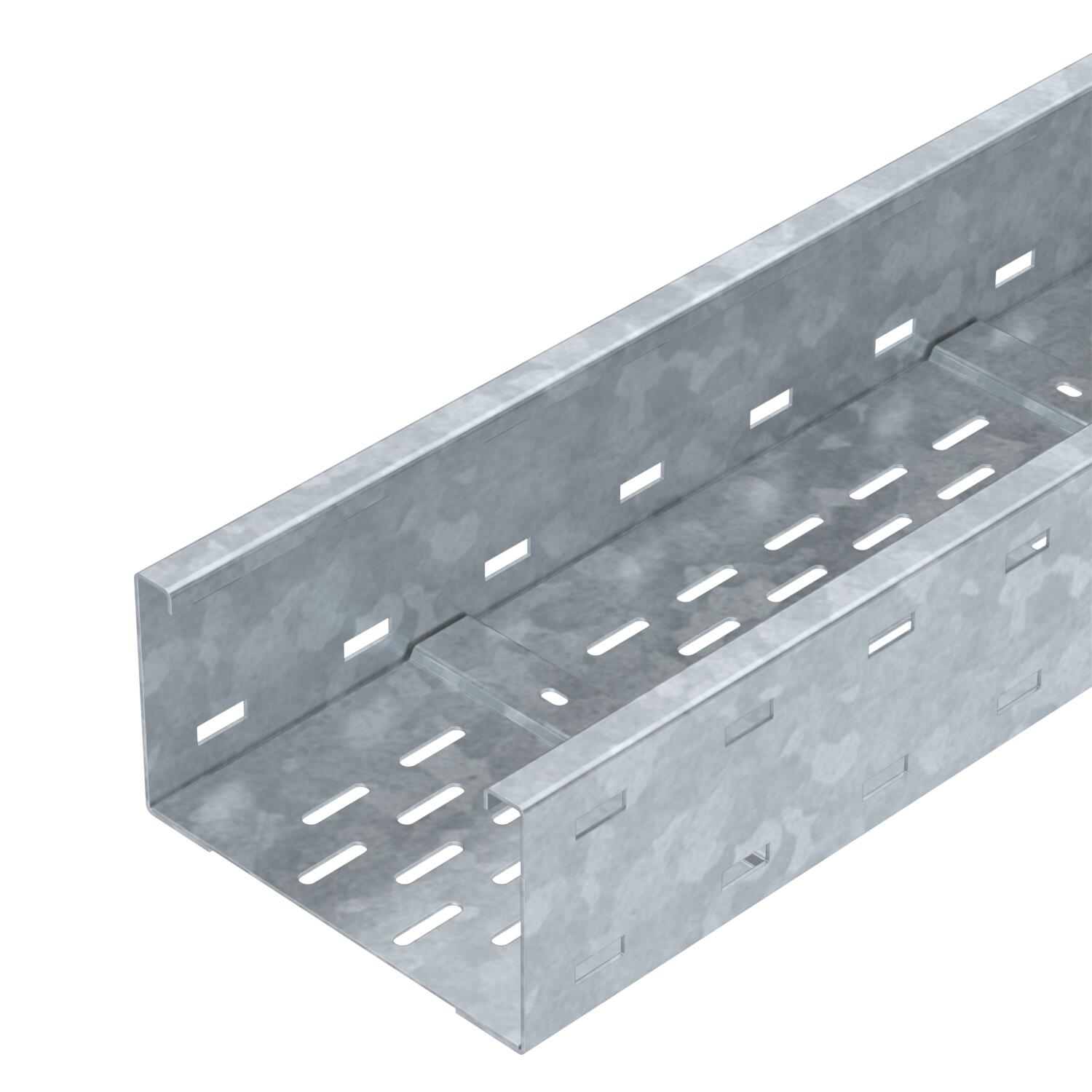

Gara laiduma kabeļu rene WKSG 110 FT

Preces Nr. 6098141 | EAN 4012196351732

6000 mm
2 mm
Produkta apraksts

Produkta apraksts

Gara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Gara laiduma kabeļu rene, malas augstums 110 mm
Tehniskie dati

Izmēri

Augstums 110 mm
Balstu atstatums 3,0 m 2,5 kN/m
Balstu atstatums 3,5 m 2,01 kN/m
Balstu atstatums 4,0 m 1,6 kN/m
Balstu atstatums 4,5 m 1,32 kN/m
Balstu atstatums 5,0 m 1,1 kN/m
Balstu atstatums 6,0 m 0,75 kN/m
Balstu atstatums 7,0 m 0,45 kN/m
Balstu atstatums 8,0 m 0,2 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 202 cm²
Derīgais šķērsgriezums 20200 mm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 6000 mm
Grīdā izveidotas atveres montāžas vajadzībām

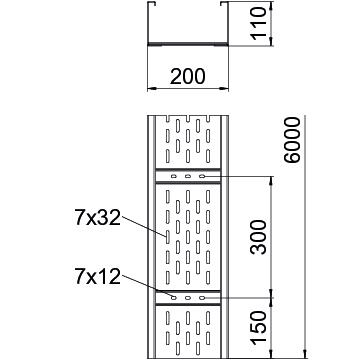

Izmēri 110 x 200
Izmērs 110x200x6000
Izmērs B 200 mm
Izmērs L 6000 mm
Kabeļu nesošās sistēmas savienotāju veids skrūvēts
Krāsa cinks
Lietderīgais garums 6000 mm
Loksnes biezums 2 mm
Magnētiskā ekranējuma efektivitāte ar vāku 50 dB
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB
Materiāls Tērauds
Nerūsējošs tērauds, kodināts
Platums 200 mm
Sānu caurumi
Savienotāja izpildījums bez savienotāja
Virsma karsti cinkots

Tehniskie dati

WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma

WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Funkciju nodrošināšana Garums Platums Loksnes biezums Preces Nr. Daudzums mazākā pārd. vien.
WKSG 120 FT 6000 mm 200 mm 2 mm 6098141
6 m

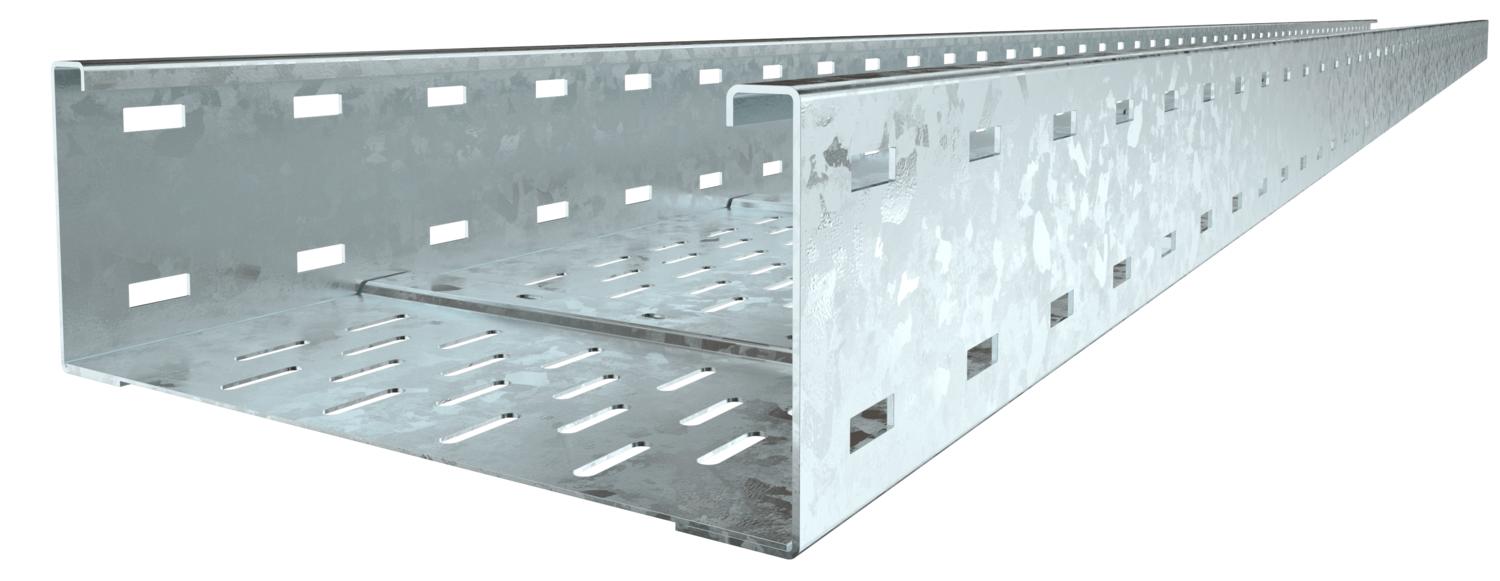

WKSG 130 FT 6000 mm 300 mm 2 mm 6098145
6 m
WKSG 140 FT 6000 mm 400 mm 2 mm 6098149
6 m
WKSG 150 FT 6000 mm 500 mm 2 mm 6098153
6 m
WKSG 160 FT 6000 mm 600 mm 2 mm 6098157
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FT Garenais savienotājs FT WRVL 110 FT 6091180
2 Gabals
90° līkums 110 FT 90° līkums 110 FT WRB 90 120 FT 6098344
1 Gabals
Vāks ar grozāmu aizbīdni DD Vāks ar grozāmu aizbīdni DD WDRL 1116 20 DD 6227600
3 m
Starpsiena 85 DD Starpsiena 85 DD TSG 85 DD 6062331
3 m
Salaiduma līste DD Salaiduma līste DD SSLB 200 DD 7070314
20 Gabals
