Gara laiduma kabeļu rene WKSG 110 FS
Preces Nr. 6098123 | EAN 4012196351619
- Produkta apraksts
-

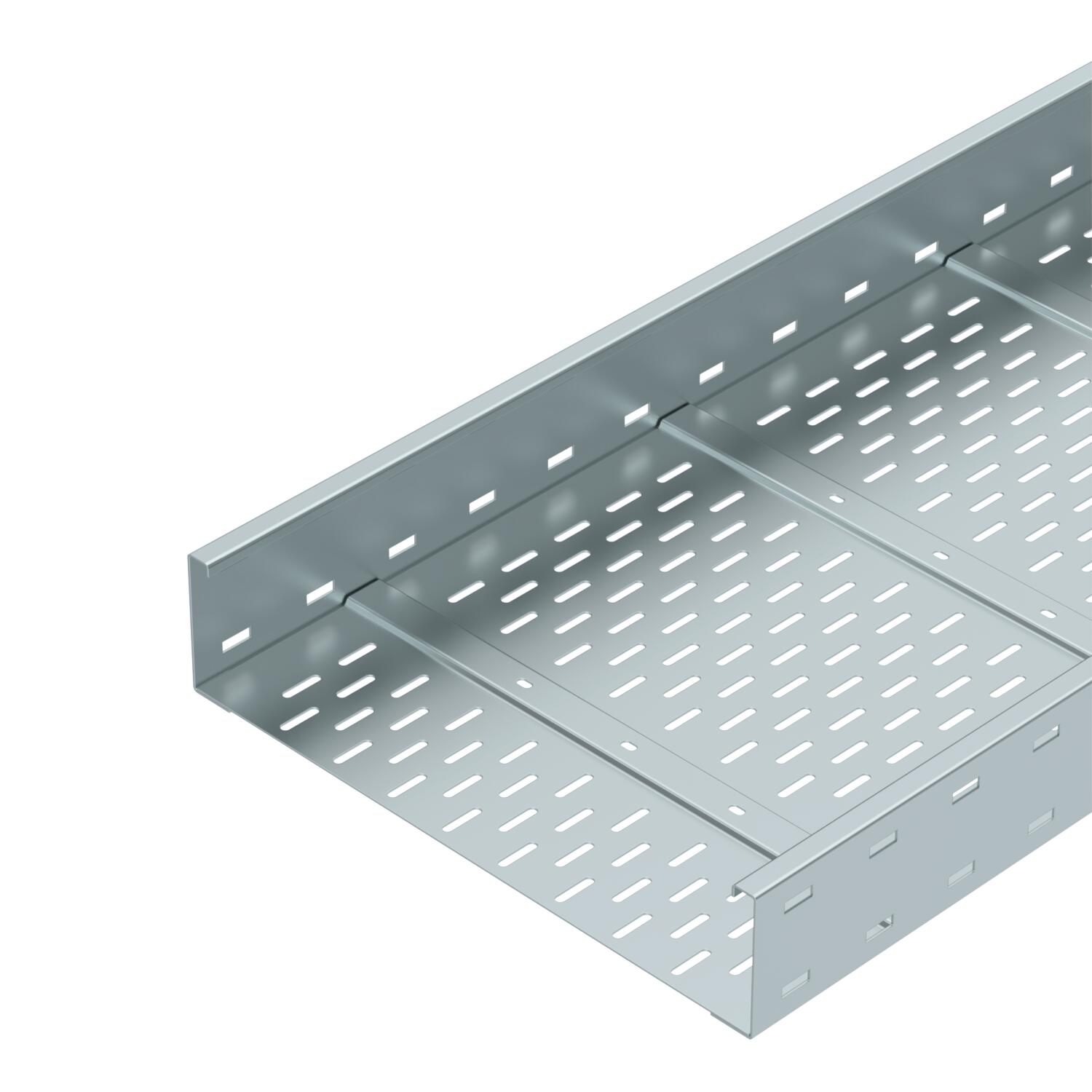

Produkta aprakstsGara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
-
- Tehniskie dati
-

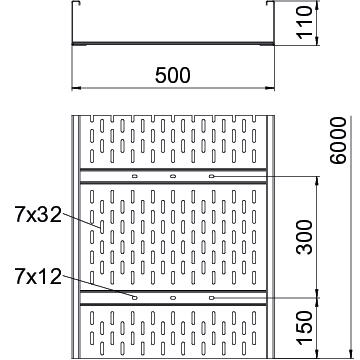

Izmēri
Augstums 110 mm Balstu atstatums 3,0 m 2,9 kN/m Balstu atstatums 3,5 m 2,43 kN/m Balstu atstatums 4,0 m 2 kN/m Balstu atstatums 4,5 m 1,72 kN/m Balstu atstatums 5,0 m 1,5 kN/m Balstu atstatums 6,0 m 1 kN/m Balstu atstatums 7,0 m 0,7 kN/m Balstu atstatums 8,0 m 0,4 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 25,491 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 511 cm² Derīgais šķērsgriezums 51100 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Garums 6000 mm Grīdā izveidotas atveres montāžas vajadzībām jā Izmēri 500 x 110 Izmērs 110x500x6000 Izmērs B 500 mm Izmērs H 10 mm Izmērs L 6000 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts Krāsa cinks Lietderīgais garums 6000 mm Loksnes biezums 2 mm Magnētiskā ekranējuma efektivitāte ar vāku 50 dB Magnētiskā ekranējuma efektivitāte bez vāka 20 dB Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 500 mm Sānu caurumi jā Savienotāja izpildījums bez savienotāja Virsma cinkots Tehniskie dati
WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FS
WRVL 110 FS 6091164 2 Gabals
90° līkums 110 FS
WRB 90 150 FS 6098316 1 Gabals
Vāks ar grozāmu aizbīdni FS
WDRL 1116 50 FS 6227457 3 m
Starpsiena 85 FS
TSG 85 FS 6062114 3 m
Salaiduma līste FS
SSLB 500 FS 7070225 20 Gabals - Lejupielādes
-
