Gara laiduma kabeļu rene WKSG 110 FS

Preces Nr. / Tips

Funkciju nodrošināšana	nē

Garums	6000 mm

Platums

Loksnes biezums	2 mm

Produkta apraksts

Produkta apraksts

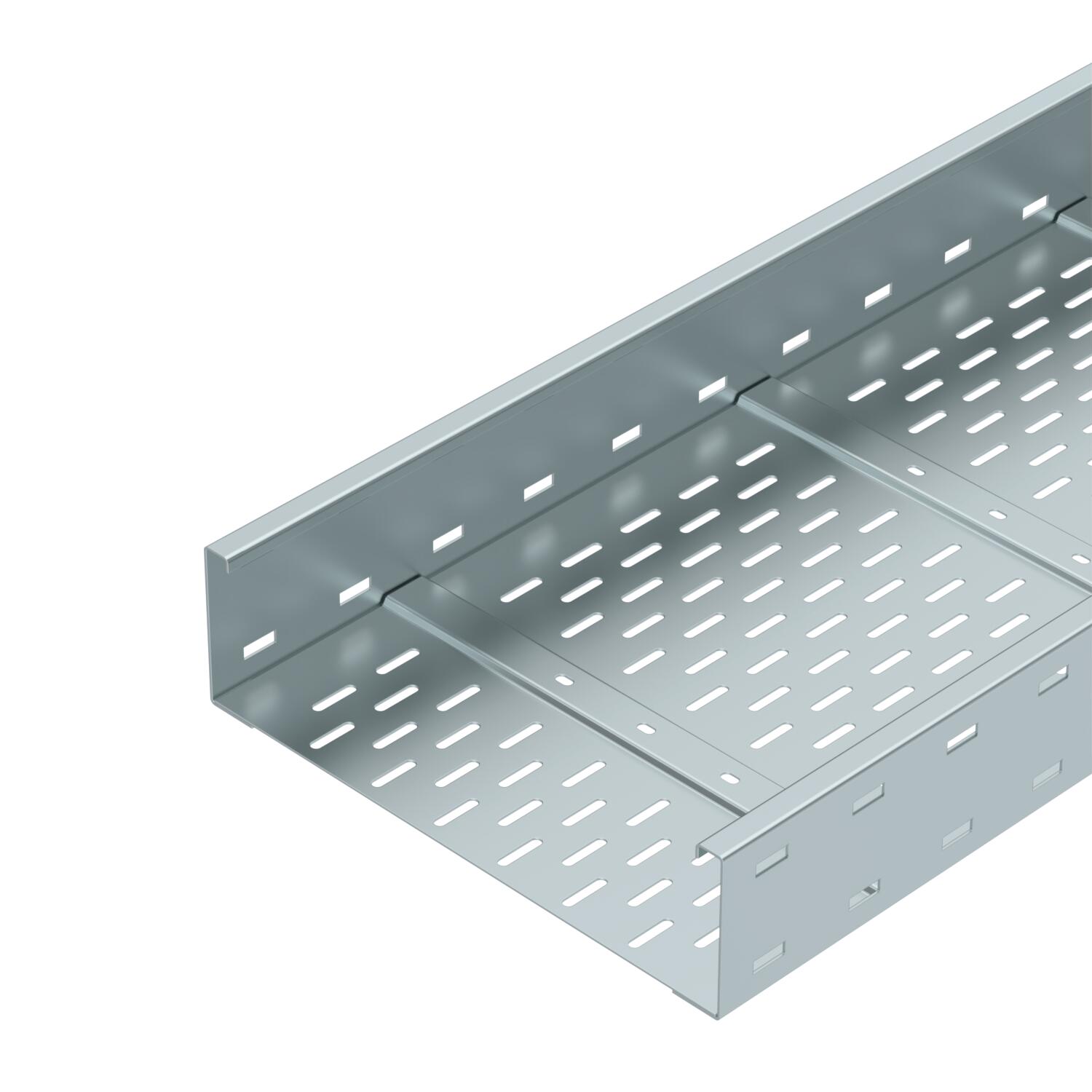

Gara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Augstums	110 mm
Balstu atstatums 3,0 m	2,9 kN/m
Balstu atstatums 3,5 m	2,43 kN/m
Balstu atstatums 4,0 m	2 kN/m
Balstu atstatums 4,5 m	1,72 kN/m
Balstu atstatums 5,0 m	1,5 kN/m
Balstu atstatums 6,0 m	1 kN/m
Balstu atstatums 7,0 m	0,7 kN/m
Balstu atstatums 8,0 m	0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	22,763 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	40800 mm²
Derīgais šķērsgriezums	408 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	jā
Garums	6000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

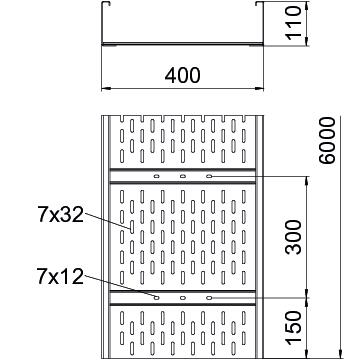

Izmēri	400 x 110

Izmērs	110x400x6000
Izmērs B	400 mm
Izmērs H	10 mm
Izmērs L	6000 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Lietderīgais garums	6000 mm
Loksnes biezums	2 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Platums	400 mm
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Funkciju nodrošināšana	Garums	Platums	Loksnes biezums	Preces Nr.	Daudzums	mazākā pārd. vien.
WKSG 120 FS	nē	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	nē	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	nē	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	nē	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	nē	6000 mm	600 mm	2 mm	6098127	m	6 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FS	WRVL 110 FS	6091164	Gabals	2 Gabals
90° līkums 110 FS	WRB 90 140 FS	6098312	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	WDRL 1116 40 FS	6227449	m	3 m
Starpsiena 85 FS	TSG 85 FS	6062114	m	3 m
Salaiduma līste FS	SSLB 400 FS	7070221	Gabals	20 Gabals
