Gara laiduma kabeļu rene WKSG 110 A2

Preces Nr. / Tips

Funkciju nodrošināšana	nē

Garums	6000 mm

Platums

Loksnes biezums	2 mm

Produkta apraksts

Produkta apraksts

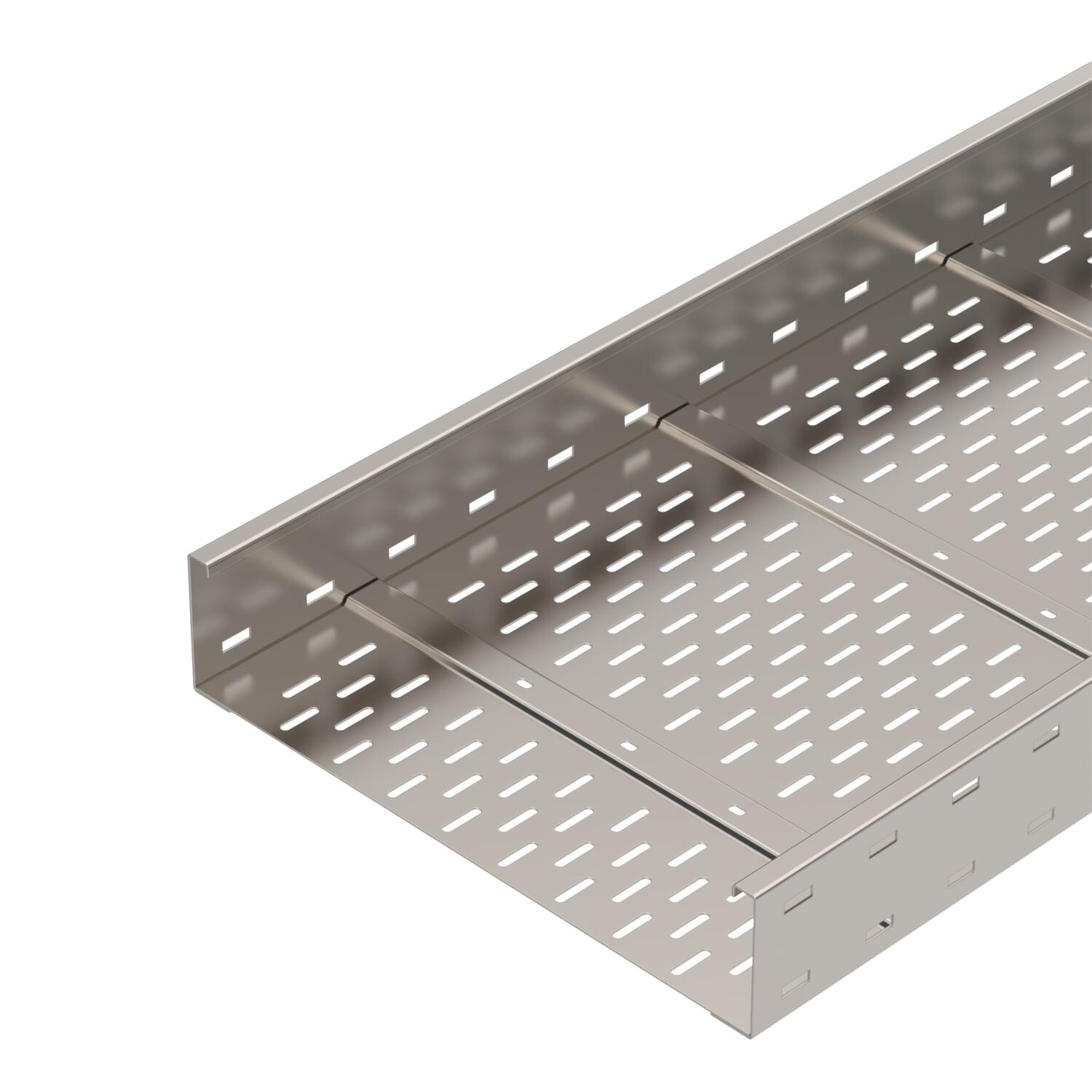

Gara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Augstums	110 mm
Balstu atstatums 3,0 m	2,9 kN/m
Balstu atstatums 3,5 m	2,43 kN/m
Balstu atstatums 4,0 m	2 kN/m
Balstu atstatums 4,5 m	1,72 kN/m
Balstu atstatums 5,0 m	1,5 kN/m
Balstu atstatums 6,0 m	1 kN/m
Balstu atstatums 7,0 m	0,7 kN/m
Balstu atstatums 8,0 m	0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	54,293 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	51100 mm²
Derīgais šķērsgriezums	511 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	jā
Garums	6000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

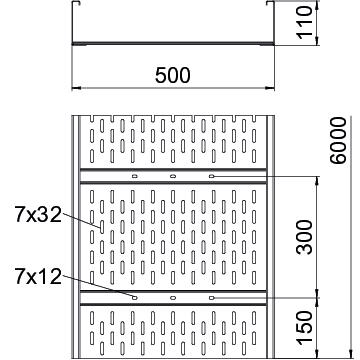

Izmēri	110 X 500
Izmērs	110x500x6000
Izmērs B	500 mm
Izmērs L	6000 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	tērauda
Lietderīgais garums	6000 mm
Loksnes biezums	2 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Nerūsējošais tērauds 1.4301
Nerūsējošs tērauds, kodināts	nē
Platums	500 mm
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	neizolēts, apstrādāts

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Funkciju nodrošināšana	Garums	Platums	Loksnes biezums	Preces Nr.	Daudzums	mazākā pārd. vien.
WKSG 120 A2	nē	6000 mm	200 mm	2 mm	6098161	m	6 m
WKSG 130 A2	nē	6000 mm	300 mm	2 mm	6098165	m	6 m
WKSG 140 A2	nē	6000 mm	400 mm	2 mm	6098169	m	6 m
WKSG 150 A2	nē	6000 mm	500 mm	2 mm	6098173	m	6 m
WKSG 160 A2	nē	6000 mm	600 mm	2 mm	6098177	m	6 m
