Gara laiduma kabeļu rene WKSG 110 A2

Preces Nr. 6098161 | EAN 4012195683506

6000 mm
2 mm
Produkta apraksts

Produkta apraksts

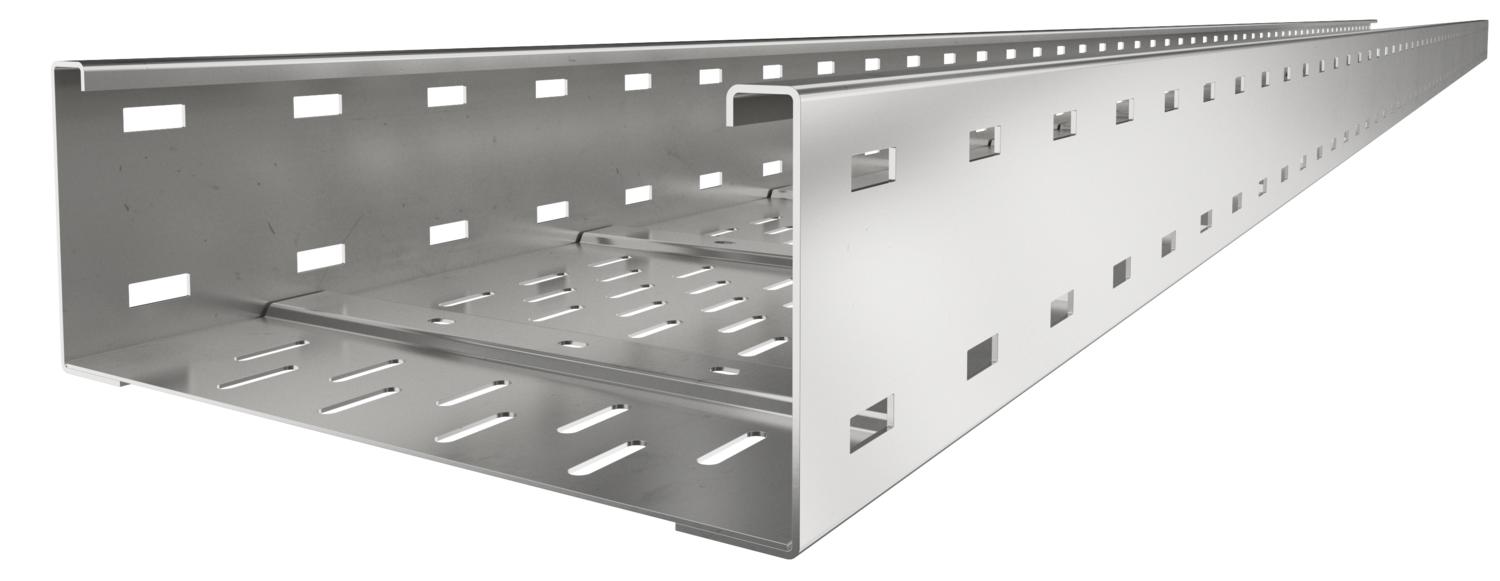

Gara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Gara laiduma kabeļu rene, malas augstums 110 mm
Tehniskie dati

Izmēri

Augstums 110 mm
Balstu atstatums 3,0 m 2,5 kN/m
Balstu atstatums 3,5 m 2,01 kN/m
Balstu atstatums 4,0 m 1,6 kN/m
Balstu atstatums 4,5 m 1,32 kN/m
Balstu atstatums 5,0 m 1,1 kN/m
Balstu atstatums 6,0 m 0,75 kN/m
Balstu atstatums 7,0 m 0,45 kN/m
Balstu atstatums 8,0 m 0,2 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 20200 mm²
Derīgais šķērsgriezums 202 cm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 6000 mm
Grīdā izveidotas atveres montāžas vajadzībām

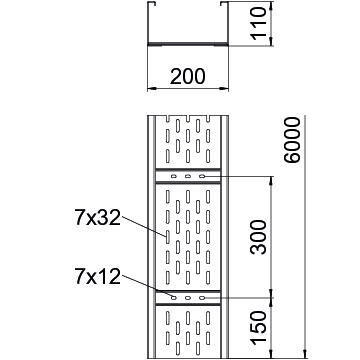

Izmēri 110 X 200
Izmērs 110x200x6000
Izmērs B 200 mm
Izmērs L 6000 mm
Kabeļu nesošās sistēmas savienotāju veids skrūvēts
Krāsa tērauda
Lietderīgais garums 6000 mm
Loksnes biezums 2 mm
Magnētiskā ekranējuma efektivitāte ar vāku 50 dB
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB
Materiāls Nerūsējošais tērauds 1.4301
Nerūsējošs tērauds, kodināts
Platums 200 mm
Sānu caurumi
Savienotāja izpildījums bez savienotāja
Virsma neizolēts, apstrādāts

Tehniskie dati

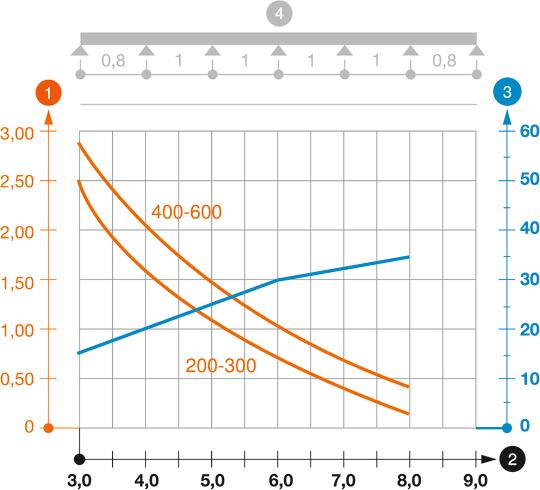

WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma

WKSG 110 tipa gara laiduma kabeļu renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Funkciju nodrošināšana Garums Platums Loksnes biezums Preces Nr. Daudzums mazākā pārd. vien.
WKSG 120 A2 6000 mm 200 mm 2 mm 6098161
6 m
WKSG 130 A2 6000 mm 300 mm 2 mm 6098165
6 m
WKSG 140 A2 6000 mm 400 mm 2 mm 6098169
6 m
WKSG 150 A2 6000 mm 500 mm 2 mm 6098173
6 m
WKSG 160 A2 6000 mm 600 mm 2 mm 6098177
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs A2 Garenais savienotājs A2 WRVL 110 A2 6091229
2 Gabals
Vāks ar grozāmu aizbīdni A2 Vāks ar grozāmu aizbīdni A2 WDRL 1116 20 A2 6227360
3 m
Starpsiena 85 A2 Starpsiena 85 A2 TSG 85 A2 6062173
3 m
