Galvaniski cinkota tērauda līkums, bez vītnes 25

morepic-1

morepic-2

Galvaniski cinkota tērauda līkums, bez vītnes

Preces Nr. 2046810 | EAN 4012196387830

Preces Nr. / Tips

caurules nominālajam diametram

Produkta apraksts

Produkta apraksts

90° līkums bez atbilstošas formas uzmavām, elektroinstalācijas caurulēm atb. EN 61386-1. Ar gludu iekšpusi.

Tehniskie dati

Tehniskie dati

Ar apskates atveri un vāku	nē
Ar uzmavu	jā
caurules nominālajam diametram	25 mm
Divdaļīgs	nē
Elastīgs	nē
Izmērs	Ø25mm
Izpildījums	Spraud-

Līkuma leņķis	90 °
Materiāls	Tērauds
Nesatur halogēnus	nē
Pulēta virsma	nē
Virsma	galvaniski cinkota
Virsma matēta	nē

Izmēri

Izmērs A	66,5 mm
Izmērs B	191 mm
Izmērs d	25,5 mm
Izmērs D	28 mm

Izmērs l	40 mm
Izmērs m (mm)	M25
Izmērs R	110 mm
Izmērs t	1,2 mm

Visi tipi

Visi tipi

Tips	caurules nominālajam diametram	Preces Nr.	Daudzums	mazākā pārd. vien.
SBN16 G	16 mm	2046808	Gabals	15 Gabals
SBN20 G	20 mm	2046809	Gabals	25 Gabals
SBN25 G	25 mm	2046810	Gabals	25 Gabals
SBN32 G	32 mm	2046811	Gabals	20 Gabals
SBN40 G	40 mm	2046812	Gabals	15 Gabals
SBN50 G	50 mm	2046813	Gabals	5 Gabals
SBN63 G	63 mm	2046814	Gabals	3 Gabals

Lejupielādes

Datu lapa SBN25 G / 2046810 , 0.24MB , pdf

Katalogs Connection and routing systems , 40.76MB , pdf

REACH Atbilstības deklarācija SBN25 G / 2046810 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija SBN25 G / 2046810 , 0.12MB , pdf

Lejupielāde

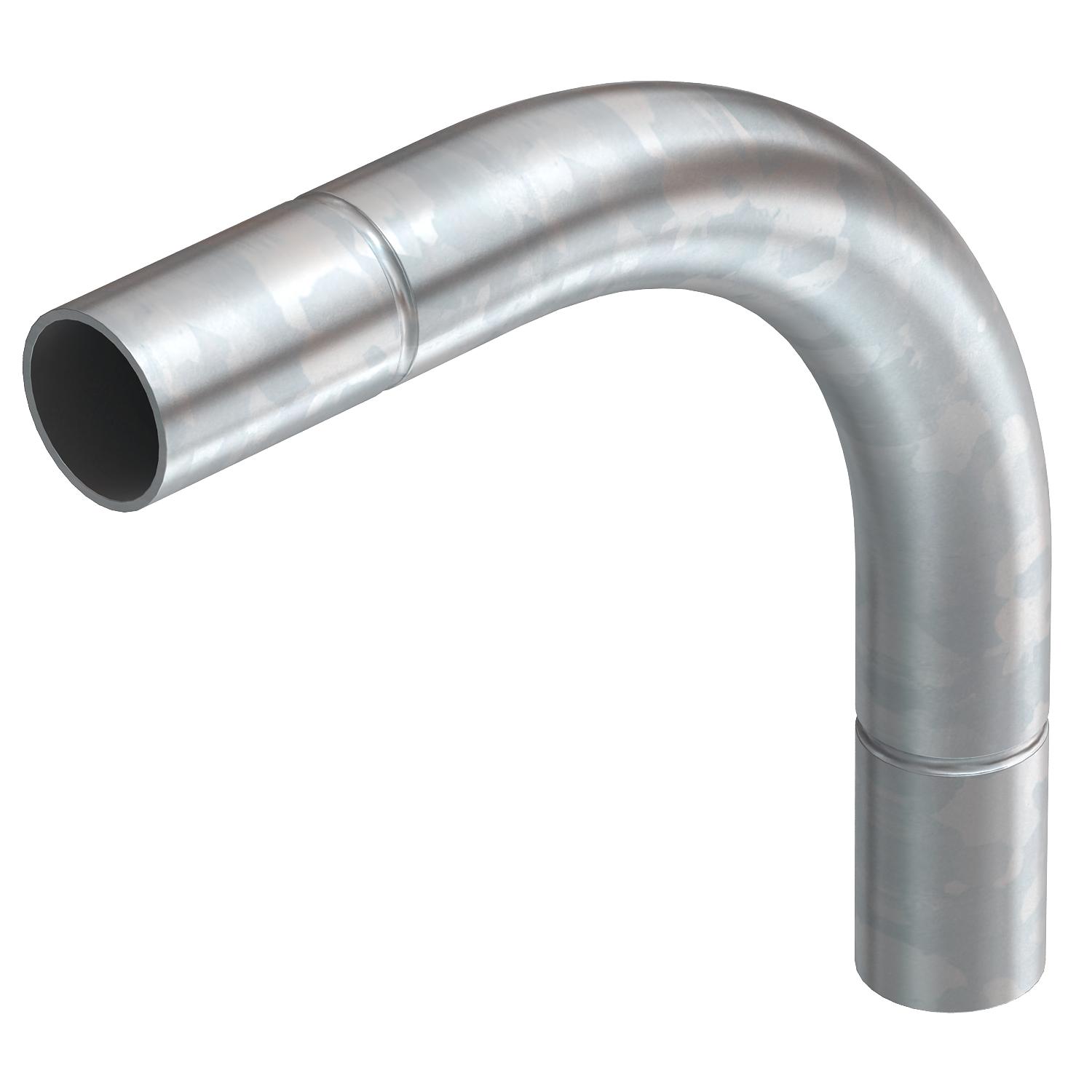

Produkta zīmējums SBN25 G / 2046810, 68.04 kB, jpg

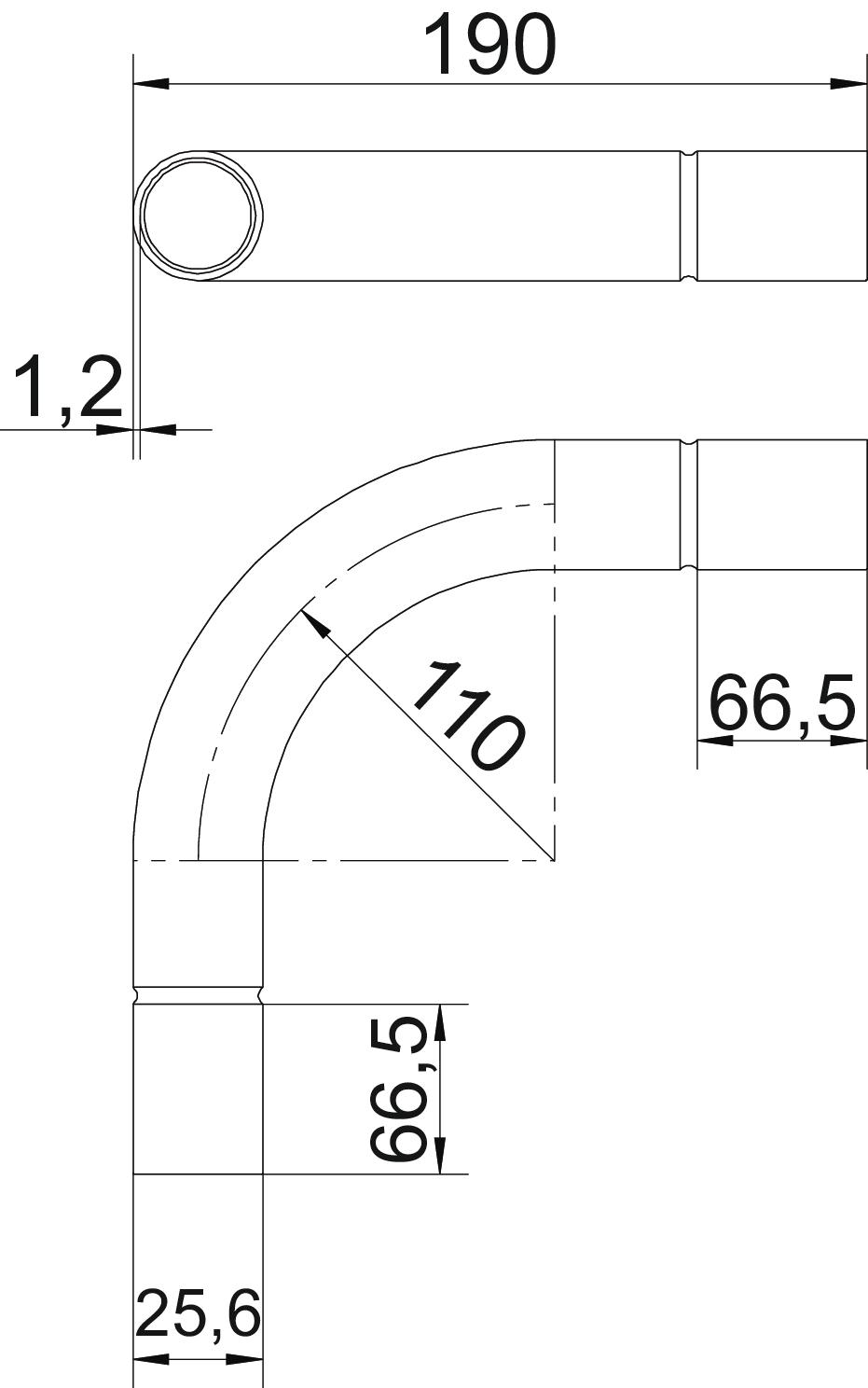

Dimensiju zīmējums SBN25 G / 2046810, 56.55 kB, jpg
