G sietveida rene Magic® 150 G
Preces Nr. 6005544 | EAN 4012195686460
- Produkta apraksts
-

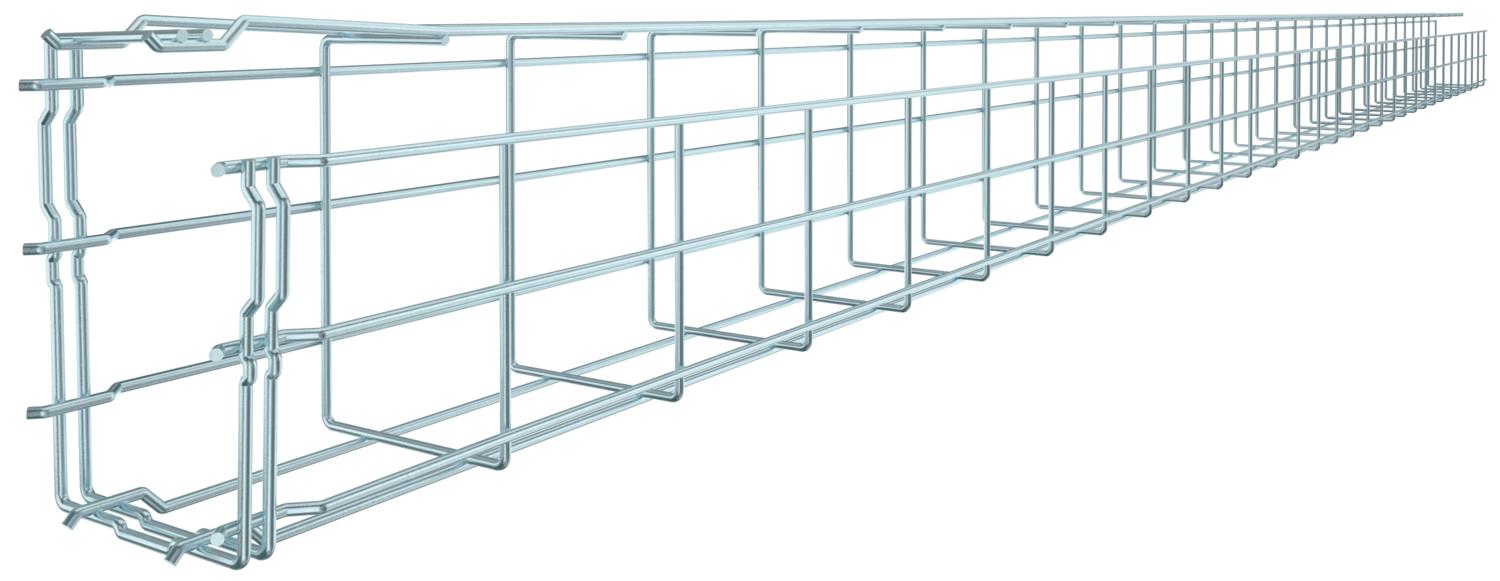

Produkta aprakstsG tipa sietveida rene no punktveidā sametinātām tērauda stieplēm ar dažādu malas augstumu un platumu.
Tieša montāža pie sienas un griestiem. Pēc pieprasījuma ir pieejama informācija par noslogojumu dažādiem instalāciju veidiem.
Magnētiskā ekranējuma efektivitāte 15 dB.
-
- Tehniskie dati
-
Izmēri

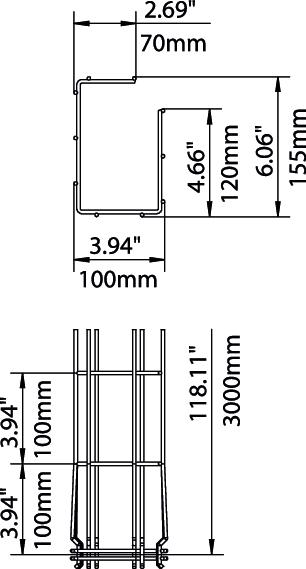

Augstums 150 mm Augstums 5,91 in Balstu atstatums 1,0 m 0,6 kN/m Balstu atstatums 1,5 m 0,5 kN/m Balstu atstatums 2,0 m 0,35 kN/m Balstu atstatums 2,5 m 0,3 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,374 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 10700 mm² Derīgais šķērsgriezums 107 cm² Funkciju nodrošināšana jā Gara laiduma izpildījums nē Garums 3000 mm Integrēta starpsiena bez Izmērs 150x100x3000 Izmērs A 120 mm Izmērs B 100 mm Izmērs C 68 mm Izmērs H 155 mm Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Krāsa cinks Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Platums 100 mm Platums 3,94 in Profila forma G forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 3,9 mm Virsma galvaniski cinkota - Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Salaiduma vietu savienotājs FT
GSV 34 FT 6016634 20 Gabals
Sienas un grīdas stiprinājums FT
WB GR FT 6017160 20 Gabals - Lejupielādes
-
