G sietveida rene Magic® 125 G
Preces Nr. 6005541 | EAN 4012195686453
- Produkta apraksts
-
Produkta apraksts

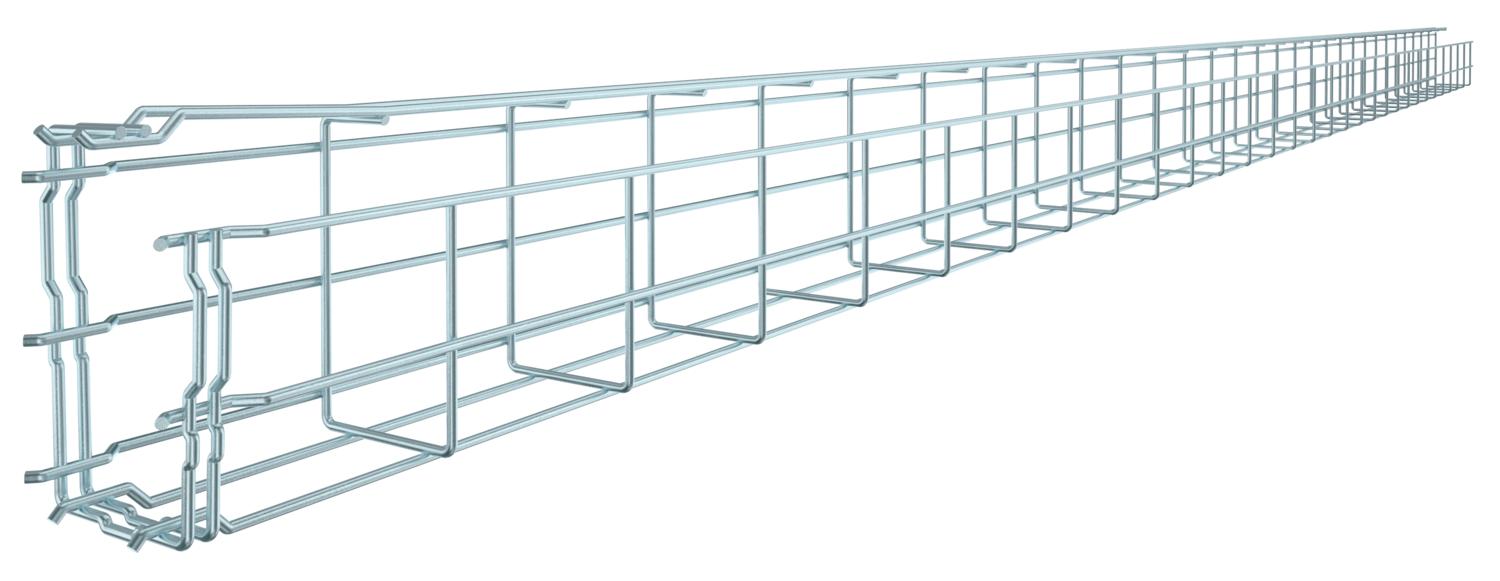

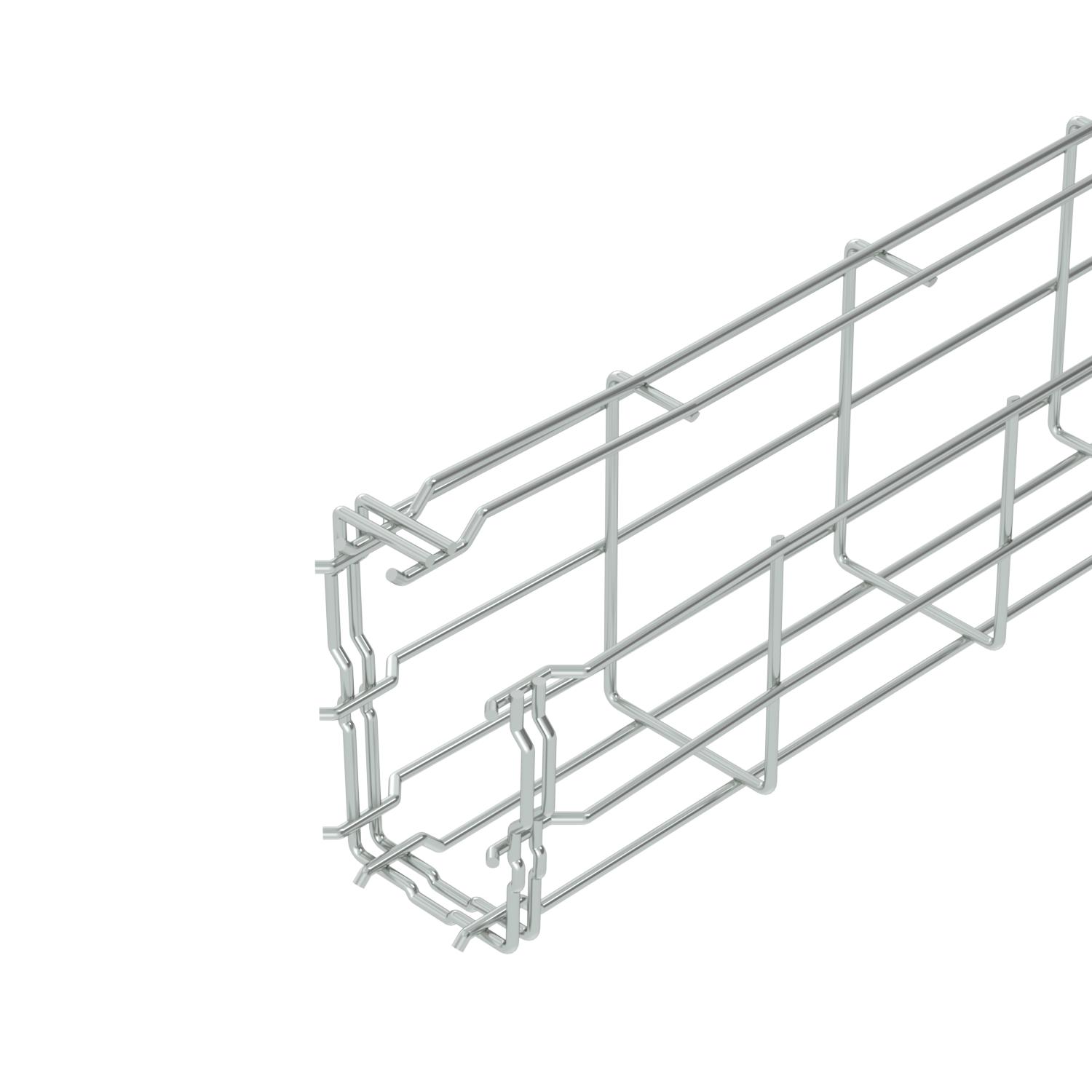

G tipa sietveida rene no punktveidā sametinātām tērauda stieplēm ar dažādu malas augstumu un platumu.
Tieša montāža pie sienas un griestiem. Pēc pieprasījuma ir pieejama informācija par noslogojumu dažādiem instalāciju veidiem.
Magnētiskā ekranējuma efektivitāte 15 dB.
-
- Tehniskie dati
-
Tehniskie dati
Derīgais šķērsgriezums 6100 mm² Derīgais šķērsgriezums 61 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Integrēta starpsiena bez Izmērs 125x75x3000 Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Profila forma G forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 3,9 mm Virsma galvaniski cinkota Izmēri

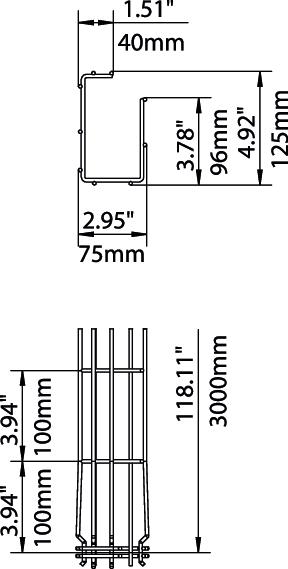

Augstums 4,92 in Augstums 125 mm Garums 3000 mm Izmērs A 96 mm Izmērs B 75 mm Izmērs C 38 mm Izmērs H 125 mm Platums 2,95 in Platums 75 mm Noslodze
Balstu atstatums 1,0 m 0,6 kN/m Balstu atstatums 1,5 m 0,35 kN/m Balstu atstatums 2,0 m 0,3 kN/m Balstu atstatums 2,5 m 0,25 kN/m - Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Salaiduma vietu savienotājs FT
GSV 34 FT 6016634 20 Gabals
Sienas un grīdas stiprinājums FT
WB GR FT 6017160 20 Gabals - Lejupielādes
-
