G sietveida rene Magic® 125 A2
Preces Nr. 6005556 | EAN 4012195686491
- Produkta apraksts
-
Produkta apraksts

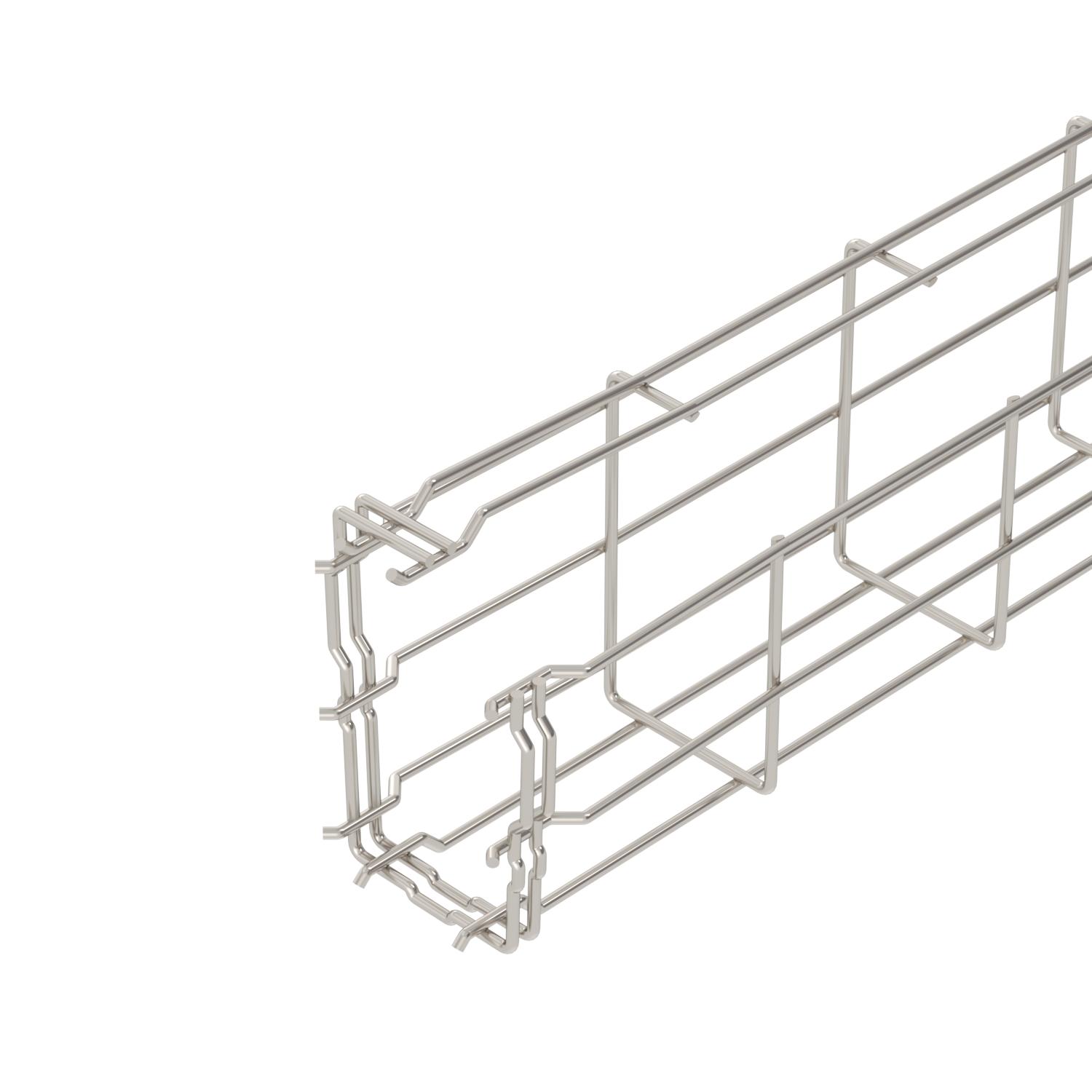

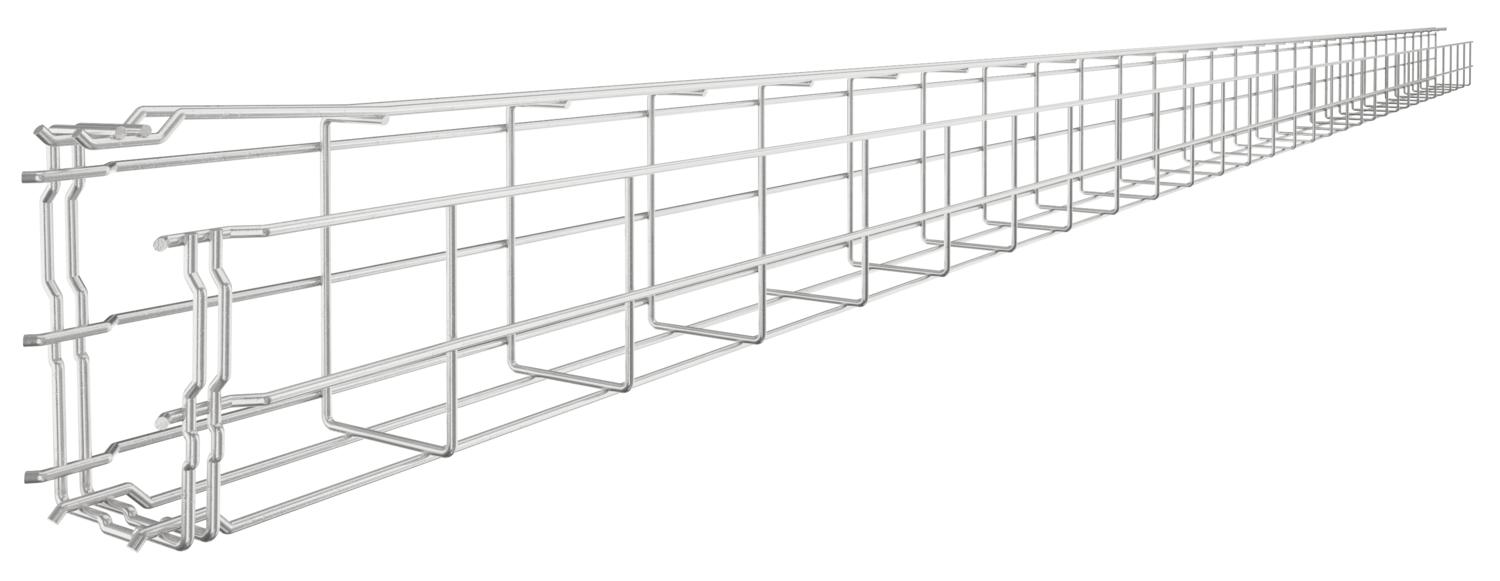

G tipa sietveida rene no punktveidā sametinātām tērauda stieplēm ar dažādu malas augstumu un platumu.
Tieša montāža pie sienas un griestiem. Pēc pieprasījuma ir pieejama informācija par noslogojumu dažādiem instalāciju veidiem.
Magnētiskā ekranējuma efektivitāte 15 dB.
-
- Tehniskie dati
-
Tehniskie dati
Derīgais šķērsgriezums 61 cm² Derīgais šķērsgriezums 6100 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Integrēta starpsiena bez Izmērs 125x75x3000 Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Materiāls Nerūsējošais tērauds 1.4301 Nerūsējošs tērauds, kodināts jā Noslogošanas testa tips saskaņā ar IEC 61537 II tips Profila forma G forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 3,9 mm Virsma neizolēts, apstrādāts Izmēri

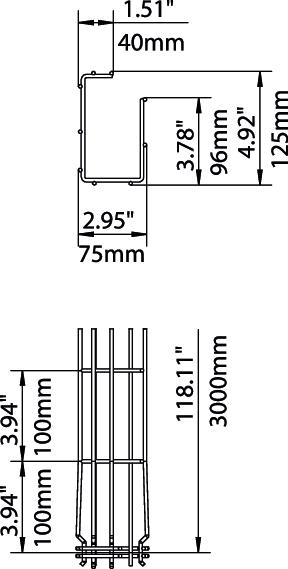

Augstums 4,92 in Augstums 125 mm Garums 3000 mm Izmērs A 96 mm Izmērs B 75 mm Izmērs C 38 mm Izmērs H 125 mm Platums 75 mm Platums 2,95 in Noslodze
Balstu atstatums 1,0 m 0,6 kN/m Balstu atstatums 1,5 m 0,35 kN/m Balstu atstatums 2,0 m 0,3 kN/m Balstu atstatums 2,5 m 0,25 kN/m - Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

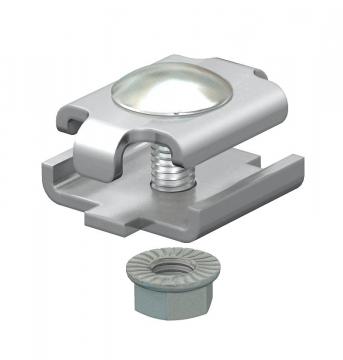

Salaiduma vietu savienotājs A2
GSV 34 A2 6016642 20 Gabals

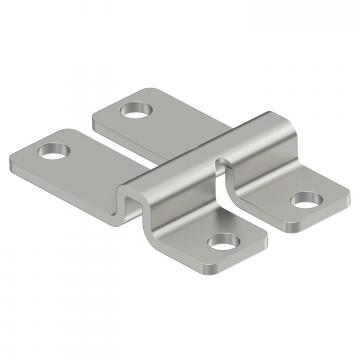

Sienas un grīdas stiprinājums A4
WB GR A4 6017164 20 Gabals - Lejupielādes
-
