Fotoelektriskais sistēmas risinājums, tips 2 līdz 1000V DC ar atdalošo slēdzi (32A) IP65

Fotoelektriskais sistēmas risinājums, tips 2 līdz 1000V DC ar atdalošo slēdzi (32A)

Preces Nr. 5088660 | EAN 4012195981183

Preces Nr. / Tips	5088660 / VG-C DC-TS1000

Aizsardzības veids	IP65

Produkta apraksts

Produkta apraksts

Sistēmas risinājums ar atdalošo slēdzi fotoelektriskajām iekārtām ar 1 MPP sekotājierīci

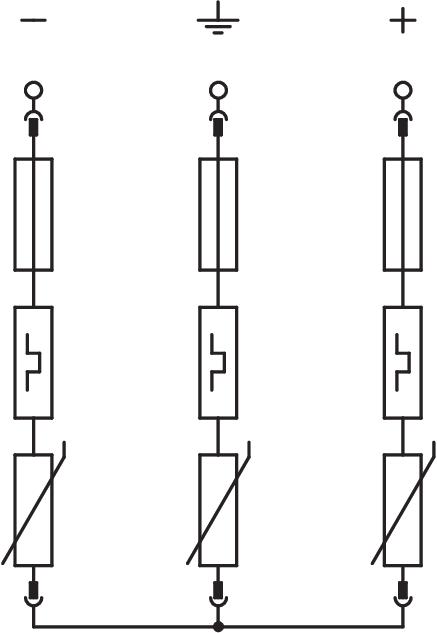

• varistora novadītājs, iespraužams, ar atdalītājbloku pret bojājumiem izturīgā Y veida slēgumā atb. VDE 0100-712 (50539-12)
• zems DC aizsardzības līmenis: < 4,0 kV (Uoc maks. = 1000 V DC ar V20-C/0-500PV)
• atdalošais slēdzis (1000 V; 32 A) drošai DC virknes kopnes izslēgšanai
• katrai aizsargierīcei korpusā ir iepriekš instalēta 1 spaile līdz 6 mm², līdz 30 A DC katrai spailei

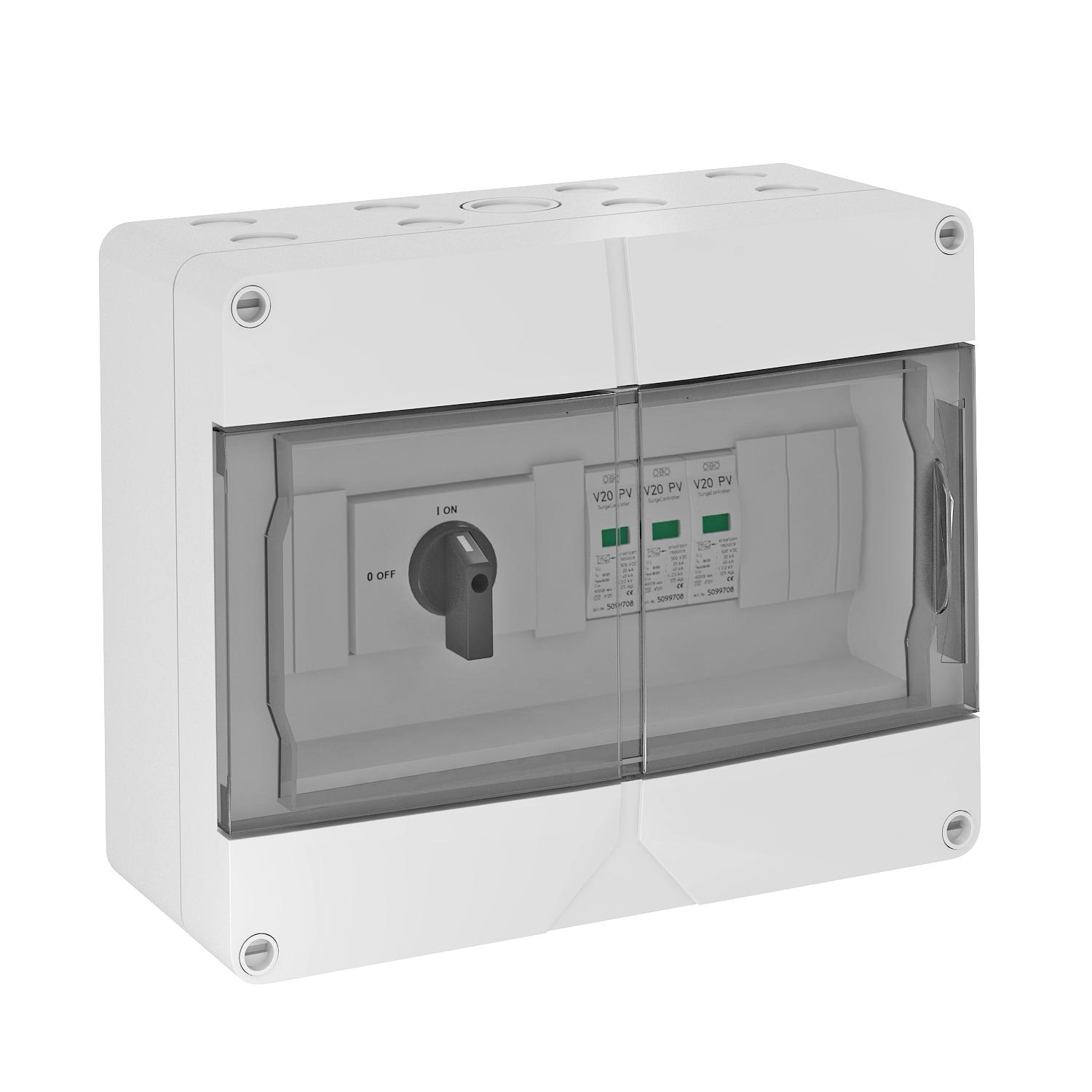

• iemontēts polikarbonāta korpusā (IP65), UV izturīgs, izmantošanai ārā, iesk. kabeļu skrūvjsavienojumu komplektu

Fotoelektrisko iekārtu maiņstrāvas pārveidotāju DC aizsardzībai.
Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK07
Aizsardzības veids	IP65
Anschlussart Generatoranschlusskasten	Tension spring terminal
Aprīkots ar slodzes atvienošanas slēdzi	jā
Atbildes laiks	<25 ns
Atveres veids	Skrūvsavienojums
Augstākais ilgtermiņa spriegums DC	1000 V

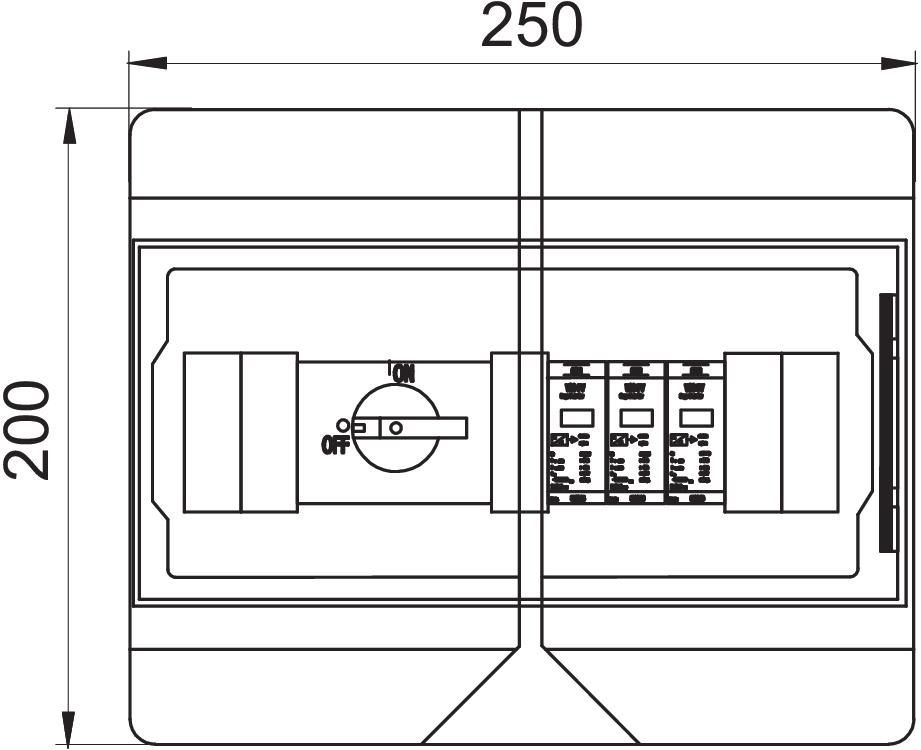

Augstums	200 mm
Dziļums	122 mm
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Entries per MPPT	1
Exits per MPPT	1
Ieeju skaits	1
Ierīces signalizācija	optisks
Izmantošanas temperatūras diapazons maks.	40 °C
Izmantošanas temperatūras diapazons min.	-25 °C
Izmērs	1000V DC
Izpildījums	2. tips un Benedikt LS32-SMA-A4 DC atdalītājs
Kabeļu ievadu skaits	16
Korpusa montāžas materiāli	PC
Krāsa	gaiši pelēks; RAL 7035
LPZ	1→2
Maks. Ieejas spriegums DC	1000 V
Maks. Ieejas strāva uz virkni	30 A
Maks. Izejas strāva	30 A

Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Monitoringa funkcija	nē
Montāžas veids	jau iemontēts korpusā
Nominālā noplūdes strāva (8/20 µs)	20 kA
Number of MPPTs	1
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads DC (PV)
Platums	250 mm
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
Tālvadības signalizācija	nē
Tīkla tips	DC
Tīkla tips TN	nē
Tīkla tips TN-C	nē
Tīkla tips TN-C-S	nē
Tīkla tips TN-S	nē
Tīkla tips TT	nē
Tīkla tips, cits	nē
Tīkla tips, DC	jā
Tīkla tips, IT	nē
Tipa 1 pārbaudes klase	nē
Tipa 2 pārbaudes klase	jā
Tipa 3 pārbaudes klase	nē
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	6 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	0,5 mm²
Virknes ieeju skaits	1
