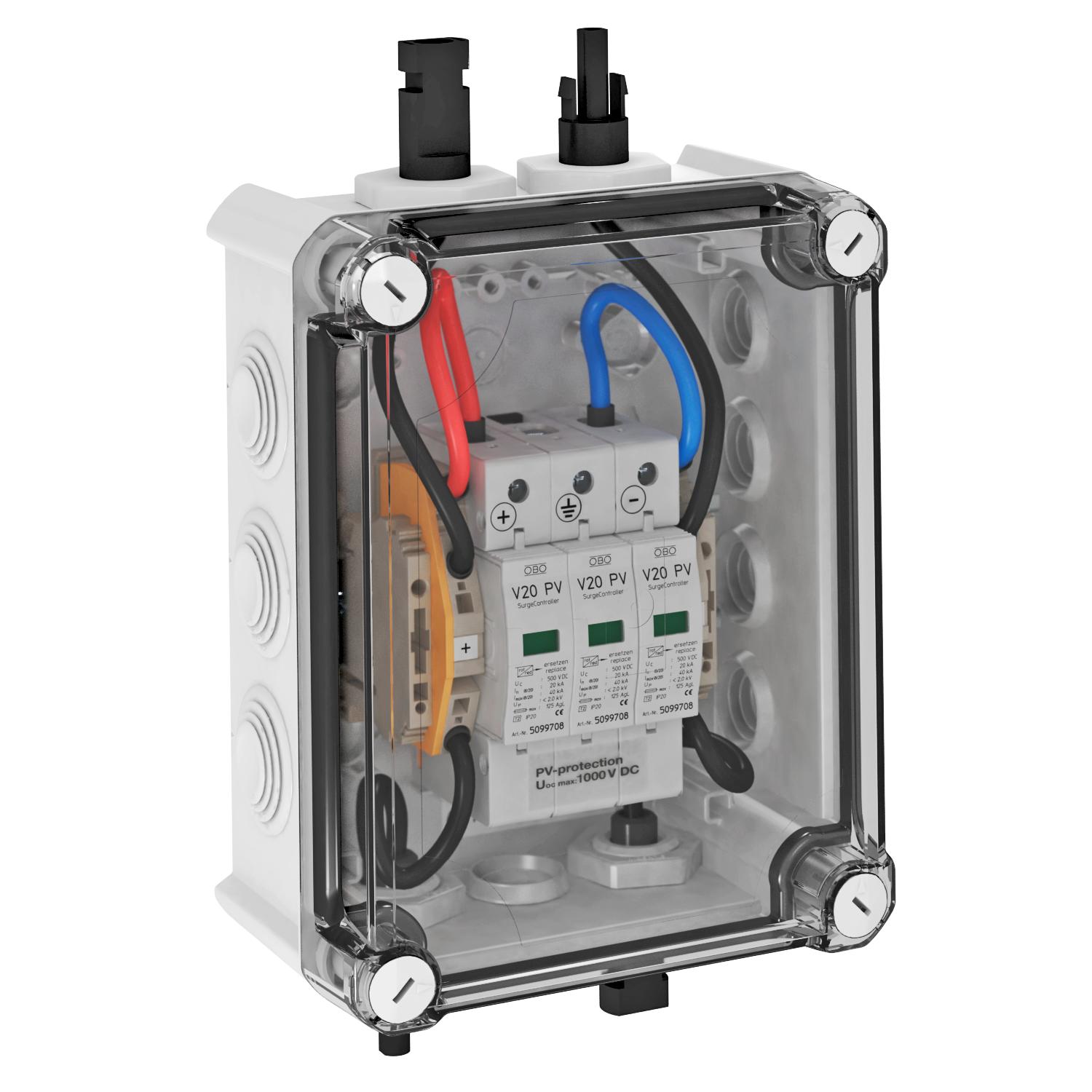

Fotoelektriskais sistēmas risinājums, tips 2, ar MC4 kontaktdakšu WR ar 1 MPP sekotājierīci, 1000 V DC IP66

Fotoelektriskais sistēmas risinājums, tips 2, ar MC4 kontaktdakšu WR ar 1 MPP sekotājierīci, 1000 V DC

Preces Nr. 5088554 | EAN 4012196816095

Preces Nr. / Tips

Aizsardzības veids	IP66

Produkta apraksts

Produkta apraksts

Tipa 2 sistēmas risinājums ar MC4 spraudni fotoelektriskajām iekārtām ar 1 MPP sekošanas sistēmu

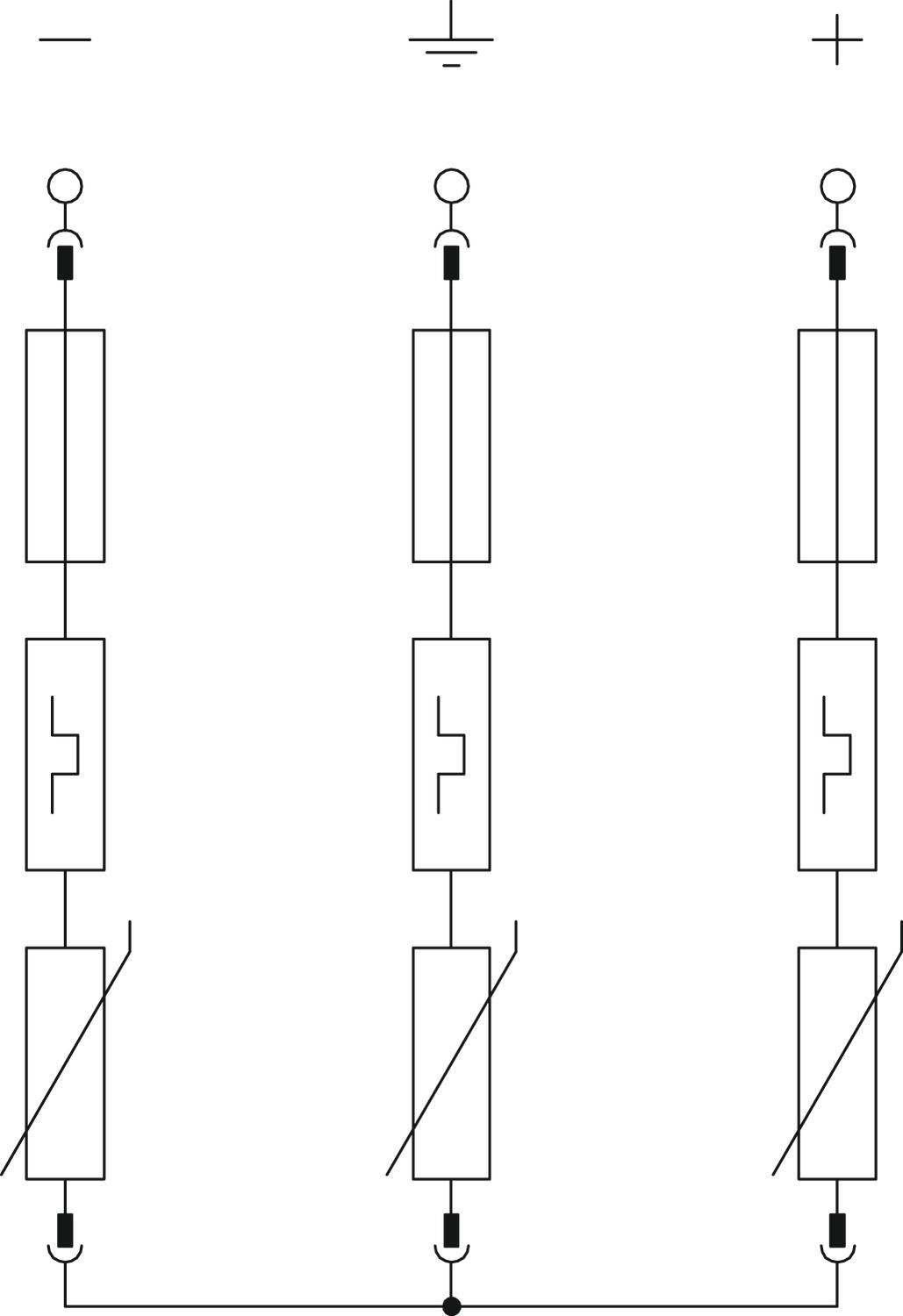

• varistora novadītājs, iespraužams, ar atdalītājbloku pret bojājumiem izturīgā Y veida slēgumā atb. VDE 0100-712 (50539-12)
• zems DC aizsardzības līmenis: < 4,0 kV (Uoc maks. = 1000 V DC ar V20-B+C/0-500PV)
• viena fotoelektriskās virknes ieeja (MC4 spraudsavienotājs) uz vienu MPP-WR ieeju, līdz 30 A DC katrai spailei
• iemontēts polikarbonāta korpuss (IP66), UV izturīgs, izmantošanai ārpus telpām.

Fotoelektrisko iekārtu maiņstrāvas pārveidotāju DC aizsardzībai.

Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK05
Aizsardzības veids	IP66
Anschlussart Generatoranschlusskasten	MC4
Aprīkots ar slodzes atvienošanas slēdzi	nē
Atbildes laiks	<25 ns
Atveres veids	MC4
Augstākais ilgtermiņa spriegums DC	1000 V

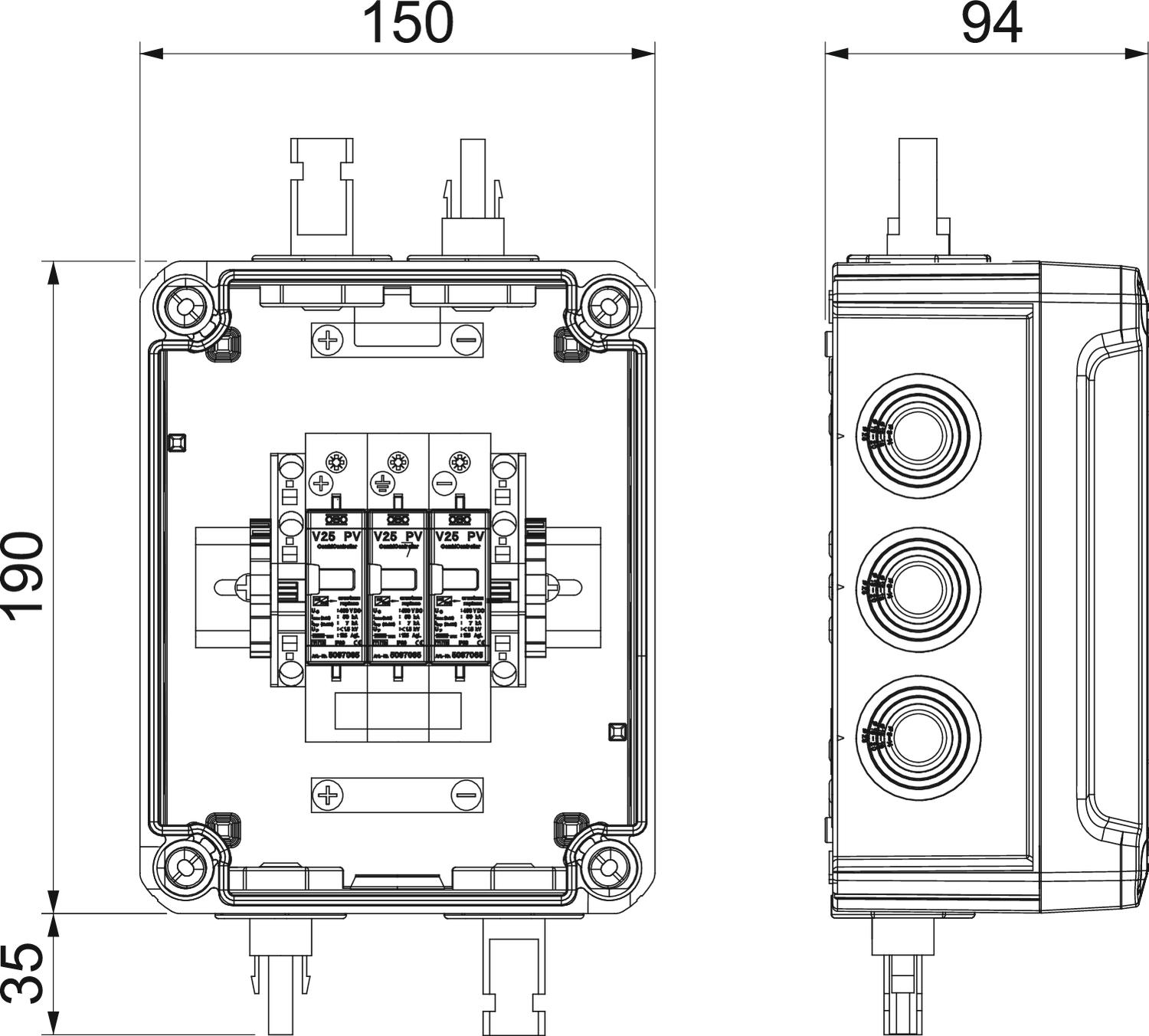

Augstums	150 mm
Dziļums	94 mm
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	25 mm²
Entries per MPPT	1
Exits per MPPT	1
Ieeju skaits	1
Ierīces signalizācija	optisks
Izmantošanas temperatūras diapazons maks.	60 °C
Izmantošanas temperatūras diapazons min.	-5 °C
Izmērs	1000V DC
Izpildījums	Vienai MPP sekotājierīcei un ar MC4 pieslēgumu
Izturīgs pret īssavienojumu	jā
Kabeļu ievadu skaits	4
Korpusa montāžas materiāli	PC
Krāsa	gaiši pelēks; RAL 7035
LPZ	1→2
Maks. Ieejas spriegums DC	1000 V
Maks. Ieejas strāva uz virkni	30 A
Maks. Izejas strāva	30 A
Maks. PV spriegums	1000 V

Maksimālā aizsardzība pie ieejas	125 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Maksimumstrāvas aizsardzība tīkla pusē	125
Monitoringa funkcija	nē
Montāžas veids	jau iemontēts korpusā
Nominālā noplūdes strāva (8/20 µs)	20 kA
Number of MPPTs	1
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads DC (PV)
Platums	190 mm
Polu izpildījums	3
Polu skaits	3
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
Tālvadības signalizācija	nē
Tīkla tips	citi
Tīkla tips TN	nē
Tīkla tips TN-C	nē
Tīkla tips TN-C-S	nē
Tīkla tips TN-S	nē
Tīkla tips TT	nē
Tīkla tips, cits	nē
Tīkla tips, DC	jā
Tīkla tips, IT	nē
Tipa 1 pārbaudes klase	nē
Tipa 2 pārbaudes klase	jā
Tipa 3 pārbaudes klase	nē
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Virknes ieeju skaits	1
