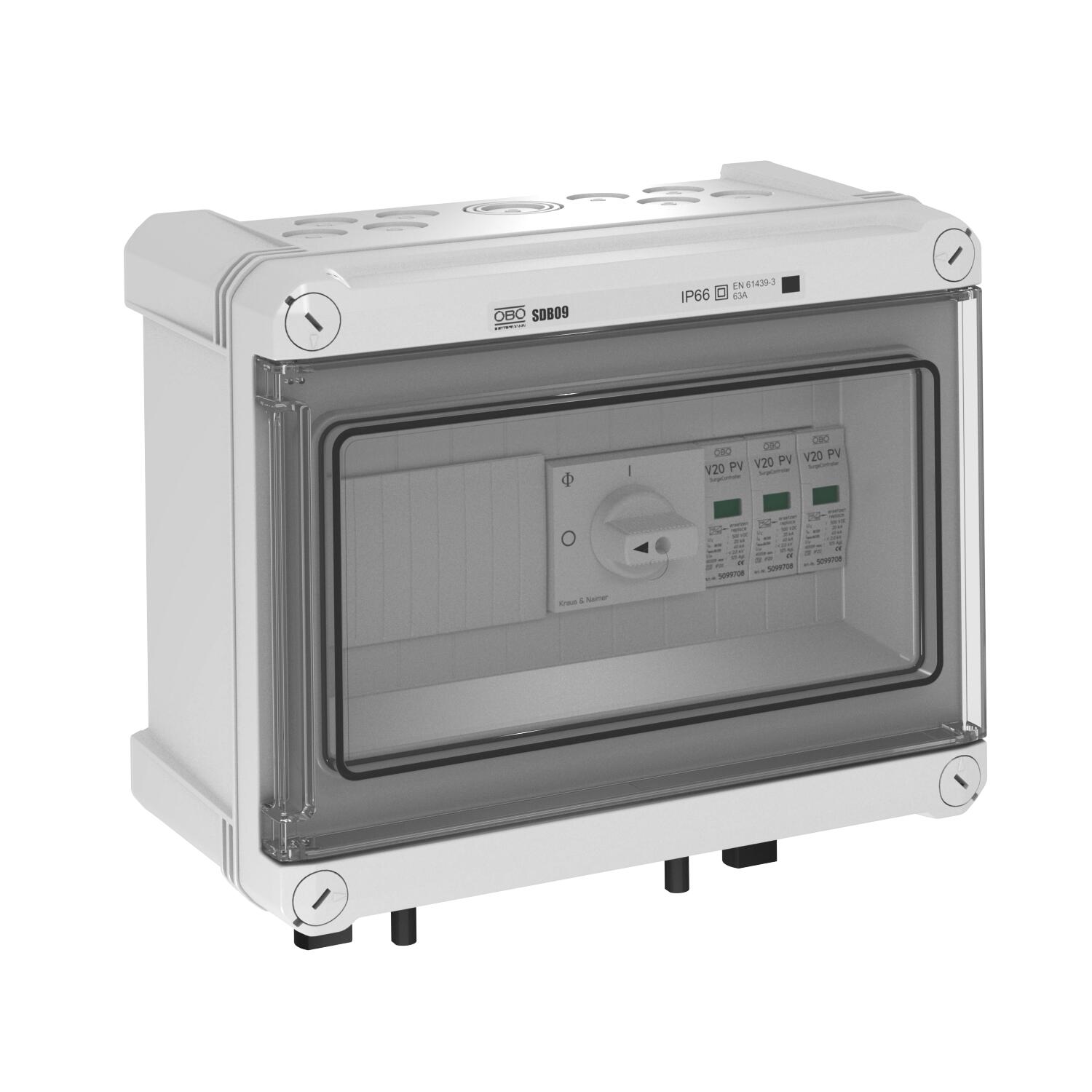

Fotoelektriskais sistēmas risinājums, tips 2, ar MC4 kontaktdakšu un atdalošo slēdzi WR ar 1 MPP sekotājierīci, 1000 V DC IP66

Fotoelektriskais sistēmas risinājums, tips 2, ar MC4 kontaktdakšu un atdalošo slēdzi WR ar 1 MPP sekotājierīci, 1000 V DC

Preces Nr. 5088501 | EAN 4012196792207

Preces Nr. / Tips

Aizsardzības veids	IP66

Produkta apraksts

Produkta apraksts

Sistēmas risinājums: 2. tips ar MC4 spraudni un atvienošanas slēdzi invertoram WR ar 1 MPP sekošanas sistēmu, 1000 V DC

• varistora novadītājs, iespraužams, ar atdalītājbloku pret bojājumiem izturīgā Y veida pieslēgumā atb. VDE 0100-712 (50539-12)
• zems DC aizsardzības līmenis: < 4,0 kV (Uoc maks = 1000 V DC ar V20-C/0-500PV)
• atvienošanas slēdzis (1000V; 8A) drošai DC elementu virknes vada atslēgšanai
• viena fotoelektriskās virknes ieeja (MC4 spraudsavienotājs) uz vienu MPP-WR ieeju, līdz 30 A DC katrai spailei
• iemontēts polikarbonāta korpusā (IP66), UV izturīgs, izmantošanai ārā

Fotoelektrisko iekārtu maiņstrāvas pārveidotāju DC aizsardzībai.

Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK05
Aizsardzības veids	IP66
Aprīkots ar slodzes atvienošanas slēdzi	nē
Atbildes laiks	<25 ns
Atveres veids	MC4
Augstākais ilgtermiņa spriegums DC	1000 V
Augstums	191 mm
Dziļums	125 mm
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Ieeju skaits	1
Ierīces signalizācija	optisks
Integrēta aizsardzība pie ieejas	nē
Izmantošanas temperatūras diapazons maks.	60 °C
Izmantošanas temperatūras diapazons min.	-25 °C
Izmērs	1000V DC
Izpildījums	3 polu, PV sistēmām
Kabeļu ievadu skaits	4
Krāsa	gaiši pelēks; RAL 7035
LPZ	1→2
Maks. Ieejas spriegums DC	1000 V
Maks. Ieejas strāva uz virkni	30 A
Maks. Izejas strāva	30 A
Maks. PV spriegums	1000 V
Maksimālā aizsardzība pie ieejas	125 A

Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Maksimumstrāvas aizsardzība tīkla pusē	125
Materiāls	Polikarbonāts
Monitoringa funkcija	nē
Montāžas veids	jau iemontēts korpusā
Nominālā noplūdes strāva (8/20 µs)	20 kA
Platums	240 mm
Polu izpildījums	3
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
Tālvadības signalizācija	nē
Tīkla tips	citi
Tīkla tips TN	nē
Tīkla tips TN-C	nē
Tīkla tips TN-C-S	nē
Tīkla tips TN-S	nē
Tīkla tips TT	nē
Tīkla tips, cits	nē
Tīkla tips, DC	nē
Tīkla tips, IT	nē
Tipa 1 pārbaudes klase	nē
Tipa 2 pārbaudes klase	jā
Tipa 3 pārbaudes klase	nē
Virknes ieeju skaits	1
