Fotoelektriskais pārsprieguma novadītājs V20, 2 polu 1000 V DC 2 | IP20

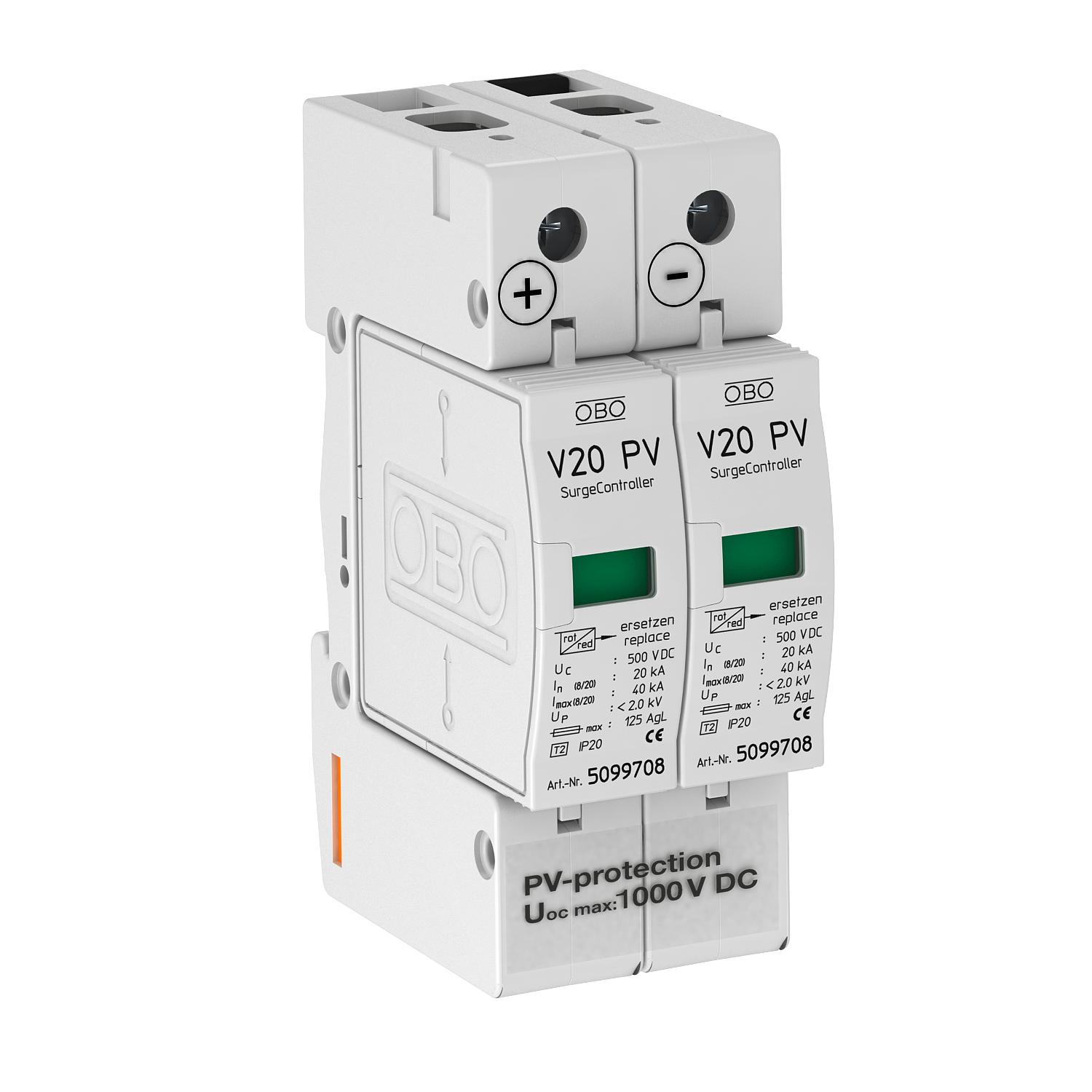

Fotoelektriskais pārsprieguma novadītājs V20, 2 polu 1000 V DC

Preces Nr. 5094617 | EAN 4012195478669

Preces Nr. / Tips

Polu izpildījums

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

V20 pārsprieguma novadītājs, tips 2, zemētām PV iekārtām

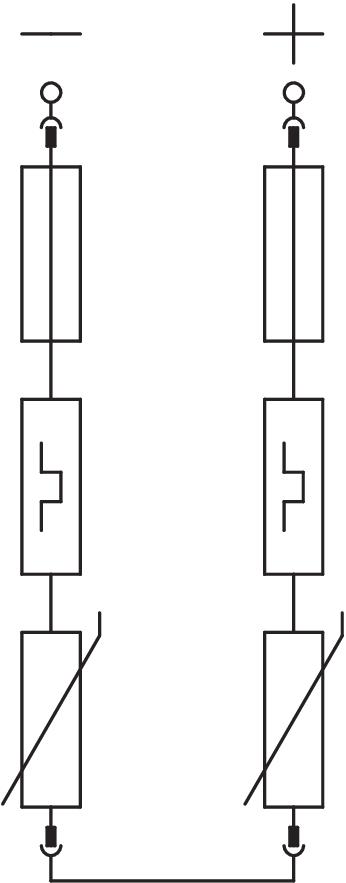

• Pilnībā nokomplektēta ierīce, saspraužams varistora izlādnis ar atdalītājbloku
• Paredzēts DC pusē tieši zemētām PV sistēmām atb. VDE 0100-712 (EN 50539-12)
• pārspriegumaizsardzības potenciālu izlīdzinājums atb. VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000, sertificēts atb. EN 50539-11 (VDE / KEMA)
• novadīšanas spēja līdz 40 kA (8/20) katram polam
• zems DC aizsardzības līmenis: < 4,0 kV un Uoc maks. = 1000 V DC
• ar optisku funkcijas indikatoru lietošanai sadalītāju korpusos

Pielietojums: tieši zemētas PV iekārtas ar vai bez izolētas zibensaizsardzības iekārtas

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums DC	1000 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	25 mm²
Ierīces signalizācija	optisks
Izmērs	1000V DC
Izpildījums	2 polu, iezemētām PV sistēmām
Izpūtošs	nē
LPZ	1→2
Maksimālā aizsardzība pie ieejas	125 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA

Maksimumstrāvas aizsardzība tīkla pusē	125
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	20 kA
Polu izpildījums	2
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
Tālvadības signalizācija	nē
Tīkla tips	citi
Tīkla tips, DC	jā
Tipa 2 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
