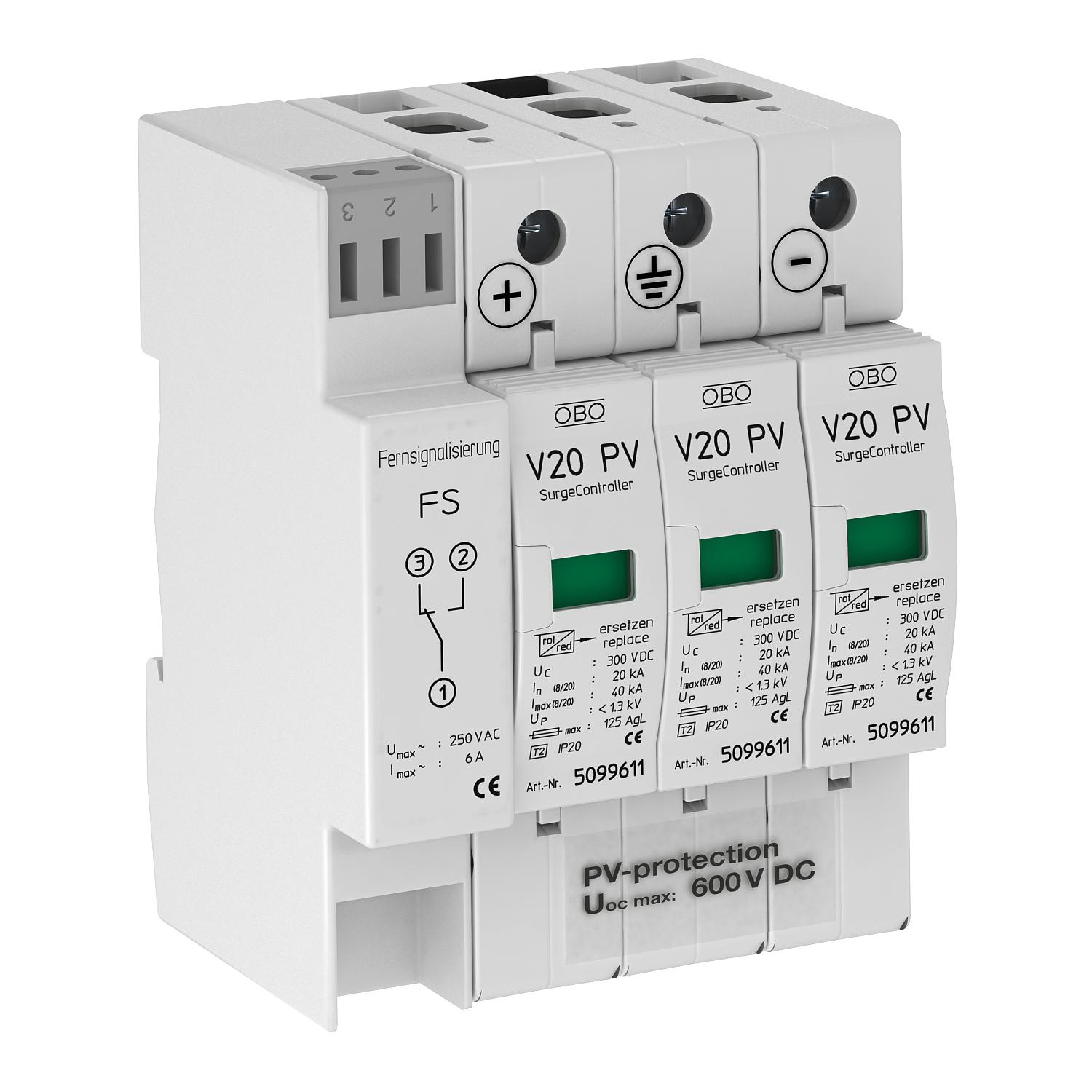

Fotoelektriskā pārspriegumaizsardzība V20, 600 V DC ar tālvadības signalizāciju 3 | IP20

Fotoelektriskā pārspriegumaizsardzība V20, 600 V DC ar tālvadības signalizāciju

Preces Nr. 5094576 | EAN 4012195709084

Preces Nr. / Tips

Polu izpildījums	3

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

PV iekārtu V20 pārsprieguma novadītājs, 2. tips, iekārtām ar FS kontaktu kā bezpotenciāla pārslēgu

• Pilnībā nokomplektēta ierīce, saspraužams varistora izlādnis ar atdalītājbloku

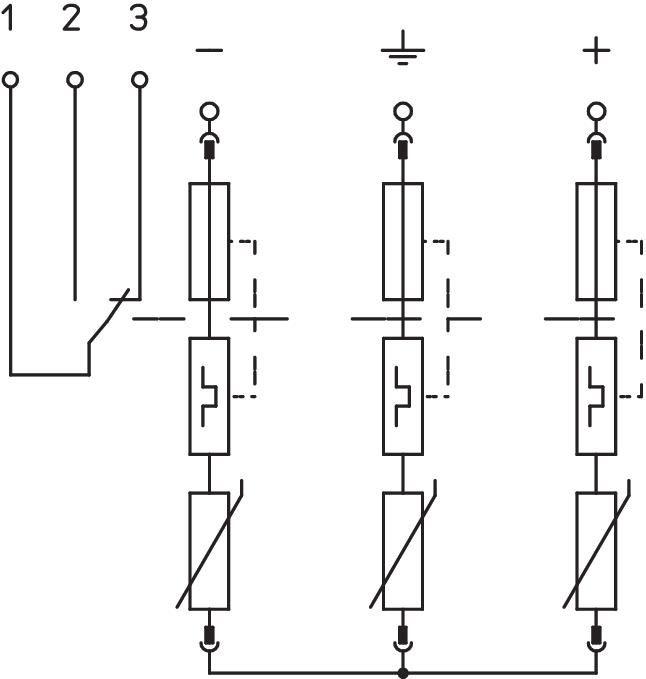

• Pret bojājumiem izturīgs Y veida slēgums lietošanai atb. VDE 0100-712 (IEC 50539-12)
• Pārspriegumaizsardzības potenciālu izlīdzināšana atb. VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 40 kA (8/20) katram polam
• Zems DC aizsardzības līmenis: < 2,6 kV (Uoc maks. = 600 V DC)
• Izlādnis, iespraužams, ar termodinamisku atdalītājbloku un optisku funkciju indikatoru
• Iekapsulēts izlādnis – cinka oksīda varistors – ievietošanai sadalītāju korpusos

Lietojums: PV iekārtas ar atsevišķu zibensaizsardzības iekārtu vai bez tās

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	< 2,6 V
Aizsardzības līmenis dzīsla–zeme	< 2,6 V
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums DC	600 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	25 mm²
FM kontakti	Pārslēgs
Ierīces signalizācija	optisks
Izmērs	600V DC
Izpildījums	3 polu, PV sistēmām ar FS
Izpūtošs	nē
LPZ	1→2

Maksimālā aizsardzība pie ieejas	125 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Maksimumstrāvas aizsardzība tīkla pusē	125
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	20 kA
Pārspriegumaizsardzības ierīces kabeļu vieds	Elektroenerģijas vads DC (PV)
Polu izpildījums	3
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
Tālvadības signalizācija	jā
Tīkla tips	citi
Tipa 2 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
