Fotoelektriskā pārspriegumaizsardzība V20, 1000 V DC 3 | IP20

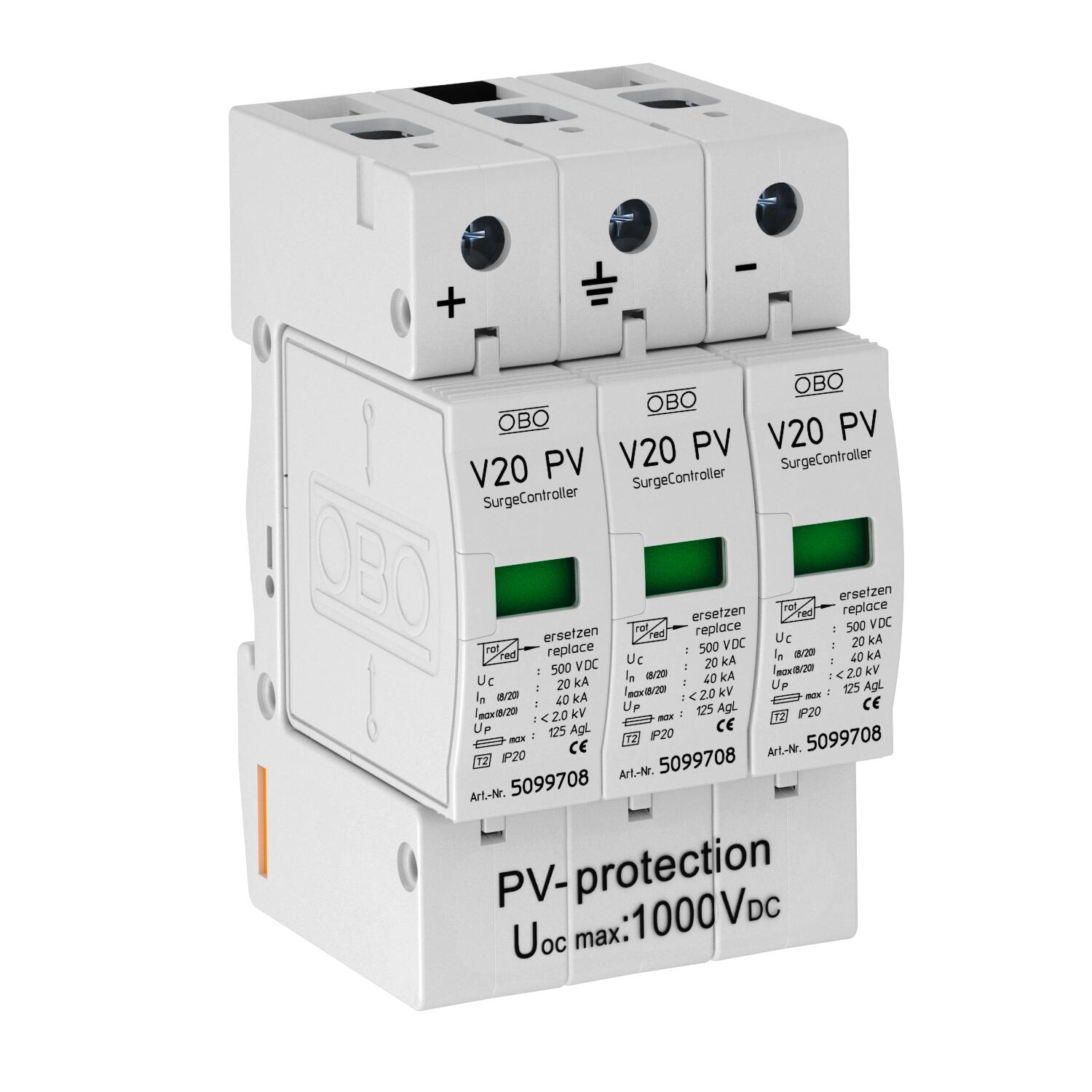

Fotoelektriskā pārspriegumaizsardzība V20, 1000 V DC

Preces Nr. 5094608 | EAN 4012195478621

Preces Nr. / Tips

Polu izpildījums

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

PV iekārtu V20 pārsprieguma novadītājs, 2. tips

• Pilnībā nokomplektēta iekārta, saspraužams varistora izlādnis ar atdalītājbloku

• Pret bojājumiem izturīgs Y veida slēgums lietošanai atb VDE 0100-712 (IEC 50539-12)

• Pārspriegumaizsardzības potenciālu izlīdzināšana atb VDE 0100-443 (IEC 60364-4-44)

• V20-C 3-PH-1000 pārbaudīts atb EN 50539-11 (VDE/KEMA)

• Novadīšanas spēja līdz 40 kA (8/20) katram polam

• Zems DC aizsardzības līmenis: < 4,0 kV un Uoc maks = 1000V DC

• ar optisku funkciju indikatoru ievietošanai sadalītāju korpusos

Lietojums: PV iekārtas ar atsevišķu zibensaizsardzības iekārtu vai bez tās

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums DC	1000 V
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	43,887 kg CO₂e / 1 Gabals
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Elastīgo vadu šķērsgriezums (smalkās stieples) min.	25 mm²
Ierīces signalizācija	optisks
Izmērs	1000V DC
Izpildījums	3 polu, PV sistēmām
Izpūtošs	nē
LPZ	1→2
Maksimālā aizsardzība pie ieejas	125 A

Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Maksimumstrāvas aizsardzība tīkla pusē	125
Montāžas veids	Montāžas sliede 35 mm
Nominālā noplūdes strāva (8/20 µs)	20 kA
Polu izpildījums	3
SPD atb. EN 61643-11	Tips 2
SPD atb. IEC 61643-1	II klase
Tālvadības signalizācija	nē
Tīkla tips	citi
Tīkla tips, DC	jā
Tipa 2 pārbaudes klase	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
