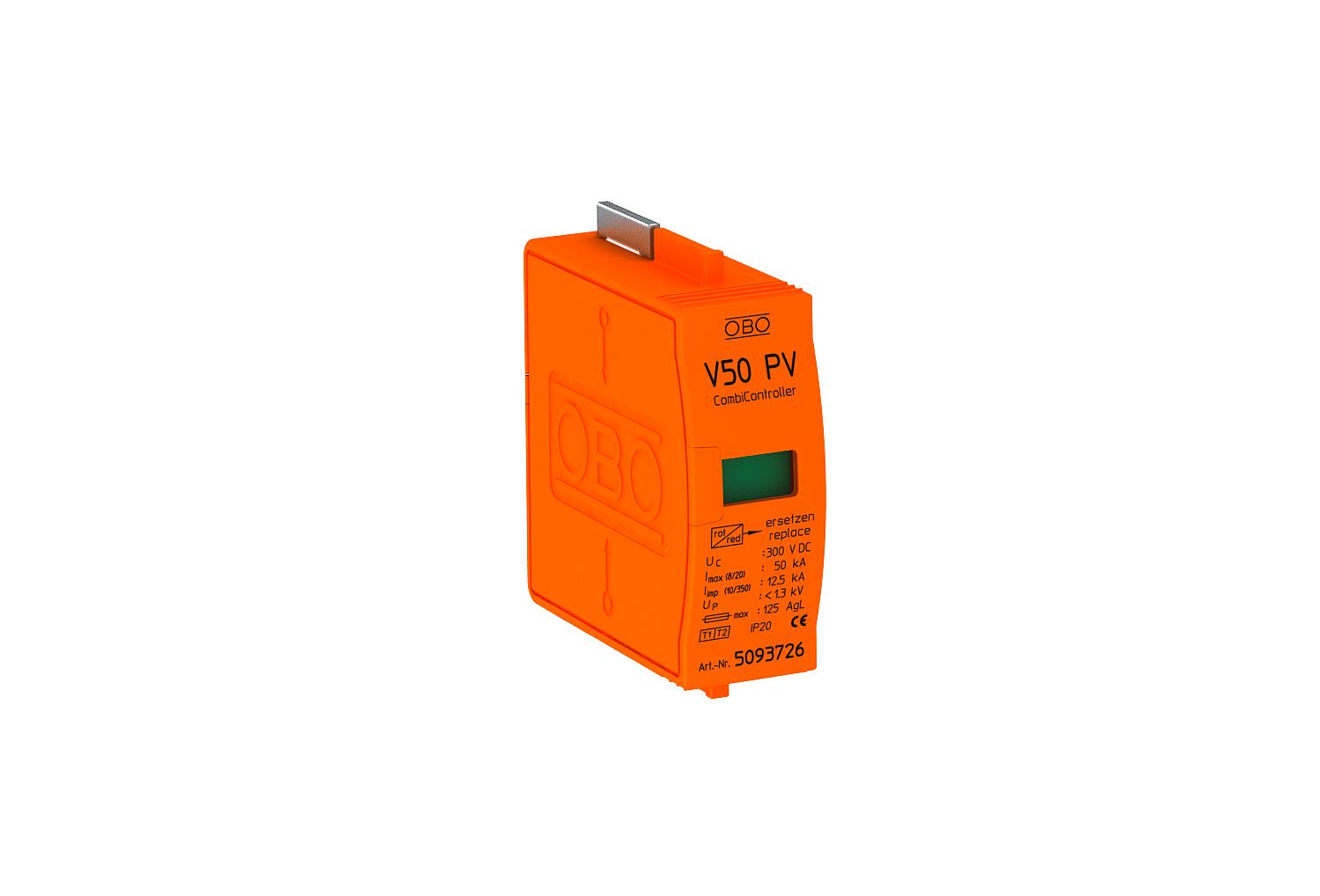

Fotoelektriskā augšējā daļa – zibensizlādes strāvas un pārsprieguma novadītājs tips 1+2 1 | 280 | IP20

Fotoelektriskā augšējā daļa – zibensizlādes strāvas un pārsprieguma novadītājs tips 1+2

Preces Nr. 5093726 | EAN 4012195708841

Preces Nr. / Tips	5093726 / V50-B+C 0-300PV

Polu izpildījums	1

Augstākais ilgtermiņa spriegums AC	280 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

CombiController augšējā daļa – tips 1 + 2, kombinēts novadītājs fotoelektriskajām iekārtām

• Pārspriegumaizsardzības potenciālu izlīdzināšanai atb VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 12,5 kA (10/350) un 50 kA (8/20) katram polam
• Zems DC aizsardzības līmenis: < 1,3 kV uz polu (Y veida slēgums: 2,6 KV un Uoc maks = 600V DC)
• Novadītājs, iespraužams, ar termiski dinamisku atdalošo iekārtu un optisku funkciju indikatoru
• Iekapsulēts novadītājs – cinka oksīda varistors – ievietošanai tirdzniecībā pieejamu sadalītāju korpusos
• Augsta strāvas vadītspēja un ilgs darbmūžs

Lietojums: fotoelektriskās iekārtas ar zibensaizsardzības iekārtu
Augšējā daļa

Tehniskie dati

Pieslēgšanas iespējas

Aizsardzības līmenis [L-N]	≤1,3
Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums AC	280 V
Augstākais ilgtermiņa spriegums DC	300 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Impulsu strāva novadītājā (8/20 µs) [kopējā]	30 kA
Izmērs	300V DC
Izpildījums	1 pola, PV augšējā daļa ar Y bāzi līdz 600 V DC
LPZ	0→2
Maksimālā aizsardzība pie ieejas	125 A

Maksimālā impulsu strāva novadītājā (8/20 μs)	50 kA
Maksimumstrāvas aizsardzība tīkla pusē	125
Nominālā noplūdes strāva (8/20 µs)	30 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	30 kA
Polu izpildījums	1
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
Zibens impulsa strāva (10/350) [kopējā]	12,5 kA
Zibens impulsa strāva (10/350 μs)	12,5 kA
