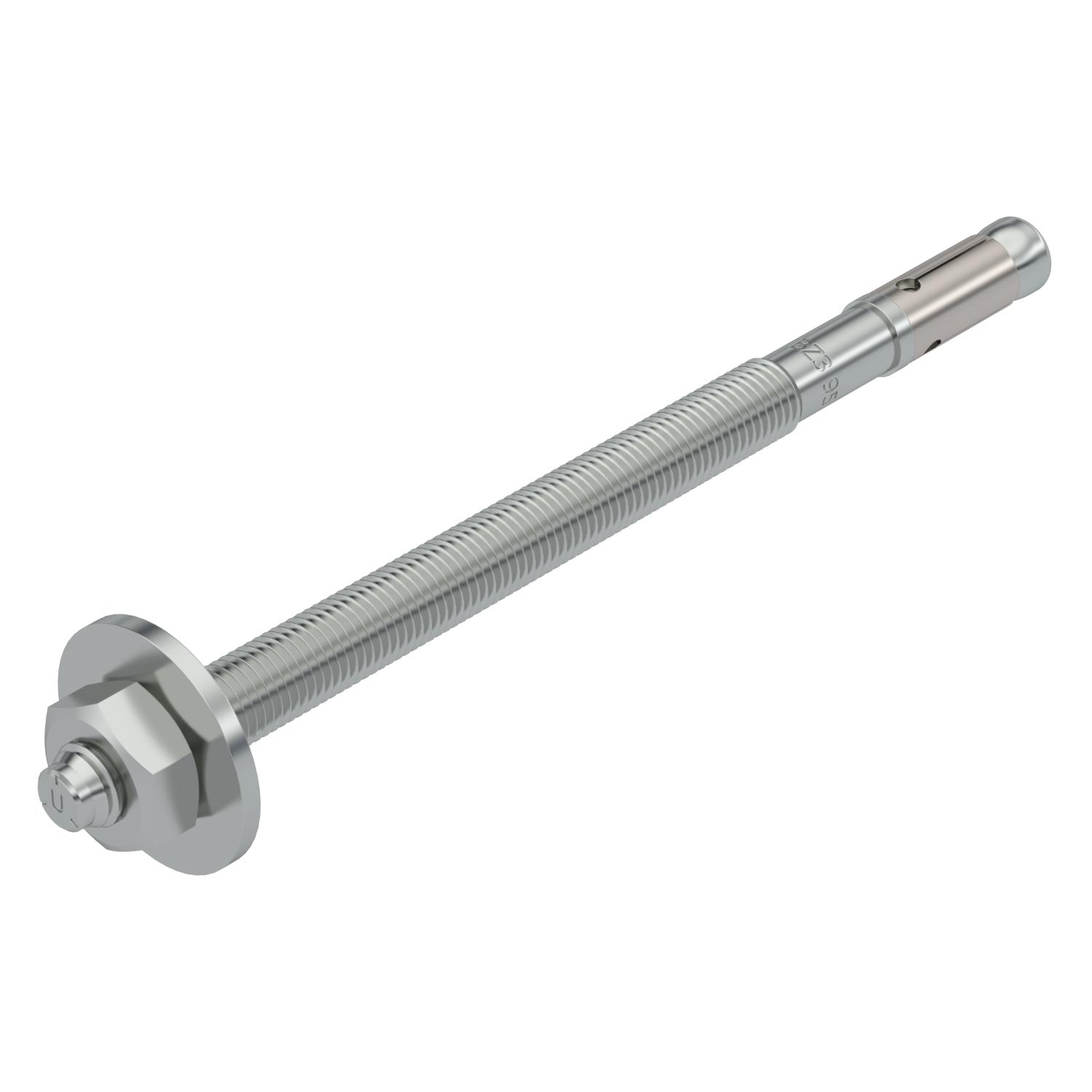

Enkurtapa BZ3
Preces Nr. 3498695 | EAN 4012197357474
- Produkta apraksts
-
Produkta aprakstsEnkurtapa BZ3 vidēji smagu līdz smagu kravu noenkurošanai saplaisājušā vai nesaplaisājušā betonā. Piemērots augstām slodzēm, ja malu un asu atstatumi ir nelieli. Iesišanai.
Eiropas tehniskais vērtējums ETA-19/0619, norādot raksturlielumus, ņemot vērā uguns iedarbību līdz ugunsizturības ilgumam R 120.
Apstiprinājums par piemērotību seismiskās iedarbības apstākļos, kategorijas C1 un C2.
Civilās aizsardzības federālā biroja atļauja attiecībā uz triecienizturību, Berne, Šveice.
* Ar lielu starpliku atbilstoši DIN EN ISO 7093-1 (DIN 9021)
-
- Tehniskie dati
-
Tehniskie dati

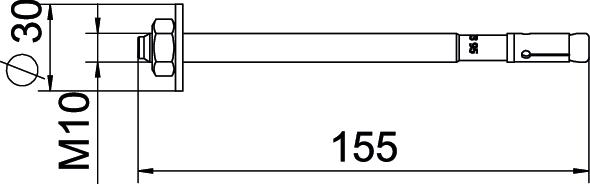

Atslēgas platums 17 Dībeļu, enkuru montāžas veids Iepriekš savienotu elementu montāža Dībeļu/naglu/skrūvju pielietojums Izplešanās dībelis Enkura izpildījums Ārējā vītne ETA zemestrīču novērtējums C1 un C2 Garums 155 mm Iespīlēšanas biezums 95 mm Ietilpības diapazons maks. 95 mm Ietilpības diapazons, min. 35 mm Ir saņemtas atļaujas jā Izmērs M10x155 Izmērs L 155 mm Izpildījums iesišanai Krāsa cinks Materiāls Tērauds Metriskā vītne 10 Skrūvēšanas sistēma enkurs Sešstūra galva Stiprināšanas ierīce enkurs Uzgrieznis Ugunsdrošības klase saskaņā ar EN 13501-2 Citi Urbtā cauruma diametrs min. 10 mm Urbtā cauruma dziļums 71 mm Virsma galvaniski cinkota Vītne M10 Vītnes garums 110 mm Vītnes veids metrisks - Visi tipi
-
Visi tipi
- Lejupielādes
-
Vadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfES Atbilstības deklarācija BZ3 10x155/35-95 / 3498695 , 0.17MB , pdfREACH Atbilstības deklarācija BZ3 10x155/35-95 / 3498695 , 0.12MB , pdfRoHS Atbilstības deklarācija BZ3 10x155/35-95 / 3498695 , 0.12MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
