- Produkta apraksts
-

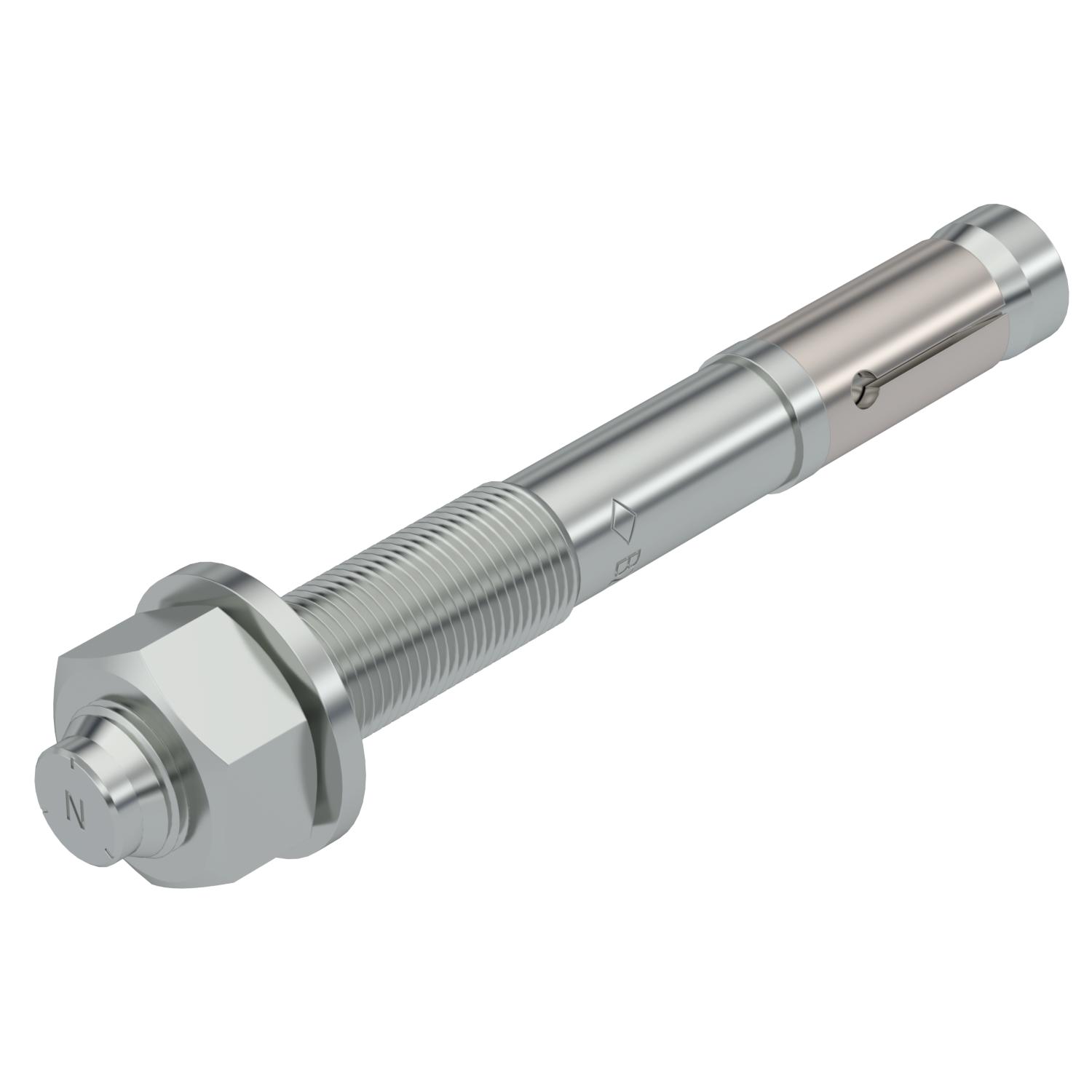

Produkta aprakstsEnkurtapa BZ3 vidēji smagu līdz smagu kravu noenkurošanai saplaisājušā vai nesaplaisājušā betonā. Piemērots augstām slodzēm, ja malu un asu atstatumi ir nelieli. Iesišanai.
Eiropas tehniskais vērtējums ETA-19/0619, norādot raksturlielumus, ņemot vērā uguns iedarbību līdz ugunsizturības ilgumam R 120.
Apstiprinājums par piemērotību seismiskās iedarbības apstākļos, kategorijas C1 un C2.
Civilās aizsardzības federālā biroja atļauja attiecībā uz triecienizturību, Berne, Šveice.
* Ar lielu starpliku atbilstoši DIN EN ISO 7093-1 (DIN 9021)
- Tehniskie dati
-
Tehniskie dati

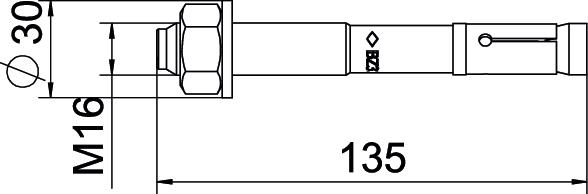

Atslēgas platums 24 Dībeļu, enkuru montāžas veids Iepriekš savienotu elementu montāža Dībeļu/naglu/skrūvju pielietojums Izplešanās dībelis Enkura izpildījums Ārējā vītne ETA zemestrīču novērtējums C1 un C2 Garums 135 mm Iespīlēšanas biezums 35 mm Ietilpības diapazons maks. 35 mm Ir saņemtas atļaujas jā Izmērs M16x135 Izmērs L 135 mm Izpildījums iesišanai Krāsa cinks Materiāls Tērauds Metriskā vītne 16 Skrūvēšanas sistēma enkurs Sešstūra galva Stiprināšanas ierīce enkurs Uzgrieznis Ugunsdrošības klase saskaņā ar EN 13501-2 Citi Urbtā cauruma diametrs min. 16 mm Urbtā cauruma dziļums 102 mm Virsma galvaniski cinkota Vītne M16 Vītnes garums 59 mm Vītnes veids metrisks - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa BZ3 16x135/0-35 / 3498709 , 0.15MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfES Atbilstības deklarācija BZ3 16x135/0-35 / 3498709 , 0.17MB , pdfREACH Atbilstības deklarācija BZ3 16x135/0-35 / 3498709 , 0.12MB , pdfRoHS Atbilstības deklarācija BZ3 16x135/0-35 / 3498709 , 0.12MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
