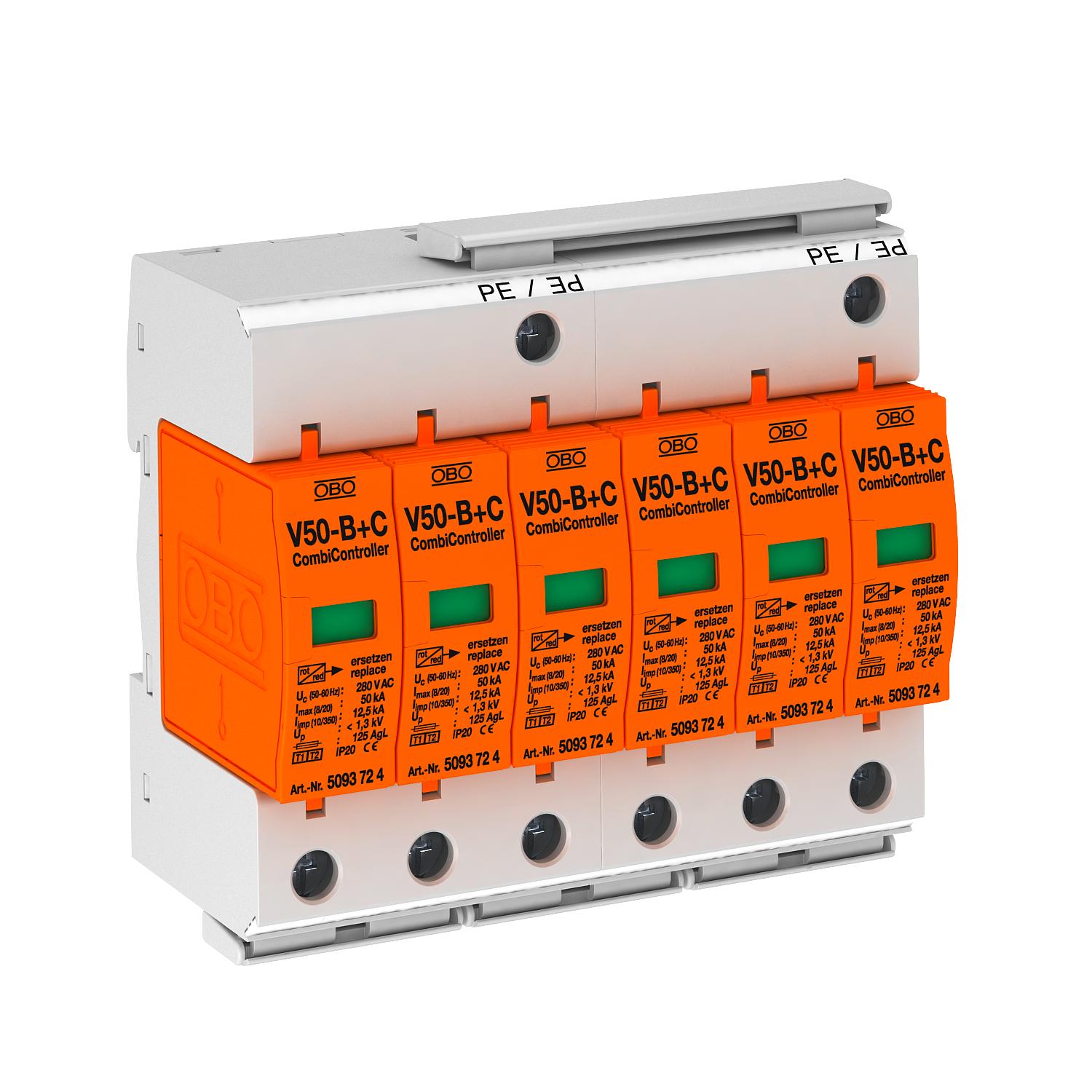

Dubults, kombinēts vadības bloks V50 B+C 3 citi | 280 | IP20

Dubults, kombinēts vadības bloks V50 B+C 3

Preces Nr. 5093600 | EAN 4012196094400

Preces Nr. / Tips	5093600 / V50-B+C 3 TCC

Polu izpildījums	citi

Augstākais ilgtermiņa spriegums AC	280 V

Aizsardzības veids	IP20

Produkta apraksts

Produkta apraksts

Kombinēts novadītājs, zibens novadītājs, tips 1+2

• Aizsardzības līmenis <1,3 kV ļauj nodrošināt ierīču aizsardzību
• Zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas novadīšanas spēja 20 kA (10/350) katrai fāzei, bet kopā līdz 60 kA (10/350)
• Noplūdes strāva 50 kA (8/20)
• Novadītāja ieejas drošinātājs līdz 125 A g/L/gG
Pielietojums: industriālās iekārtas un ēkas ar I līdz IV klases ārējās zibensaizsardzības iekārtu.
* Pilns komplekts = augšējā un apakšējā daļa

Tehniskie dati

Tehniskie dati

Aizsardzības veids	IP20
Atbildes laiks	<25 ns
Augstākais ilgtermiņa spriegums AC	280 V
Augstākais pastāvīgais spriegums (L-N)	280 V
Ekspluatācijas temperatūra maks.	80 °C
Ekspluatācijas temperatūra min.	-40 °C
Impulsu strāva novadītājā (8/20 µs) [kopējā]	80 kA
Izmērs	280V
Krāsa	oranžs
LPZ	0→2
Maksimālā aizsardzība pie ieejas	125 A
Maksimālā impulsu strāva novadītājā (8/20 μs)	80 kA
Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N]	80 kA
Maksimumstrāvas aizsardzība tīkla pusē	125

Materiāls	Poliamīds
Nominālā noplūdes strāva (8/20 µs)	50 kA
Nominālā noplūdes strāva (8/20 µs) [L-N]	50 kA
Nominālais spriegums AC (50/60 Hz)	230 V
Polu izpildījums	citi
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Tīkla tips	TN-C
Tīkla tips TN	jā
Tīkla tips TN-C	jā
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks.	35 mm²
Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min.	2,5 mm²
Zibens impulsa strāva (10/350) [kopējā]	50 kA
Zibens impulsa strāva (10/350 μs)	20 kA
