Datu kabeļu aizsargierīce koaksiālām TV/kameru sistēmām 1 | Augstas jutības aizsardzība | | 6 | BNC

Datu kabeļu aizsargierīce koaksiālām TV/kameru sistēmām

Preces Nr. 5082434 | EAN 4012196415731

Preces Nr. / Tips	5082434 / KOAX B-E2 FF-F

Polu skaits	1

Izpildījums	Augstas jutības aizsardzība

Augstākais ilgtermiņa spriegums DC	6 V

Spraudsistēma	BNC

Produkta apraksts

Produkta apraksts

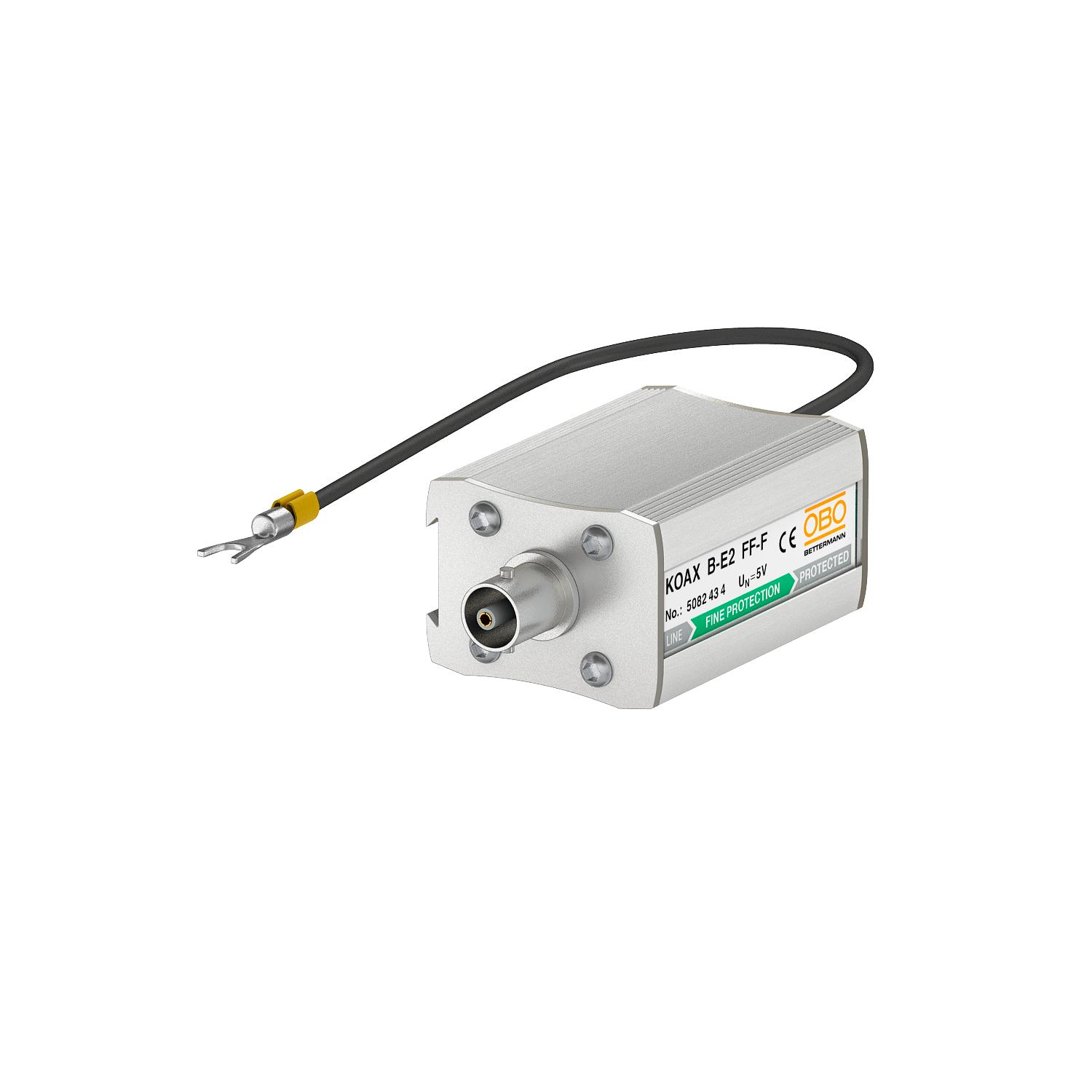

Datu kabeļu aizsargierīce koaksiālām TV/kameru sistēmām

• Alumīnija korpusā
• BNC savienotājs, ligzda/ligzda
• Vienkārša montāža ar adaptera spraudņa palīdzību
• Divpakāpju aizsardzības shēma
• Montāža ar montāžas sliedi ar piederumiem DLS-BS (5082 38 2)

Lietojums: CCTV, videosignālu aizsardzība; aizsardzībai; kameras vai TV iekārtas
• Izmanto CCTV un dažādās TV sistēmās
• Optimālas pārvades īpašības
• Nofiksē uz DIN sliedes
• Vienkārša savienošanas tehnoloģija

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<40 V
Aizsardzības līmenis dzīsla–zeme	<600 V
Aizsardzības veids	IP40
Augstākais ilgtermiņa spriegums AC	4,2 V
Augstākais ilgtermiņa spriegums DC	6 V
Ekrāna pieslēgums	jā
Ekranējums	tieši
Ievietotā slāpēšana (Insertion loss)	≤1,7 dB
Impulsu strāvas caurlaidība, stieple-stieple	C1: 1 kV / 0,5 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 10 kV / 5 kA (8/20µs)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-20 °C
Izmērs	6.2V
Izolācijas pretestība	>1 GΩ
Izpildījums	Augstas jutības aizsardzība
Kapacitāte (dzīsla-dzīsla)	<100 pF
Kapacitāte (dzīsla-zemējums)	<100 pF

Kategorie	2. + 3. tips/C2 + C1
Kopējā impulsu strāva novadītājā (8/20)	10 kA
LPZ	1→3
Nominālā noslogojuma strāva, AC	0,7 A
Nominālā noslogojuma strāva, DC	1 A
Pārbaudes standarts	IEC 61643-21
Pārspriegumaizsardzības ierīces kabeļu vieds	Datu kabelis COAX
Polu skaits	1
Refleksijas zudumi	≥14 dB
Robežfrekvence	160 MHz
SPD atb.	II + III klase/C2 + C1
Sprādziendroša konstrukcija	nē
Spraudsistēma	BNC
Tālvadības signālkontakts	nē
Viļņu pretestība	75 Ω
Zemējums ar:	Pieslēguma vads
