- Produkta apraksts
-

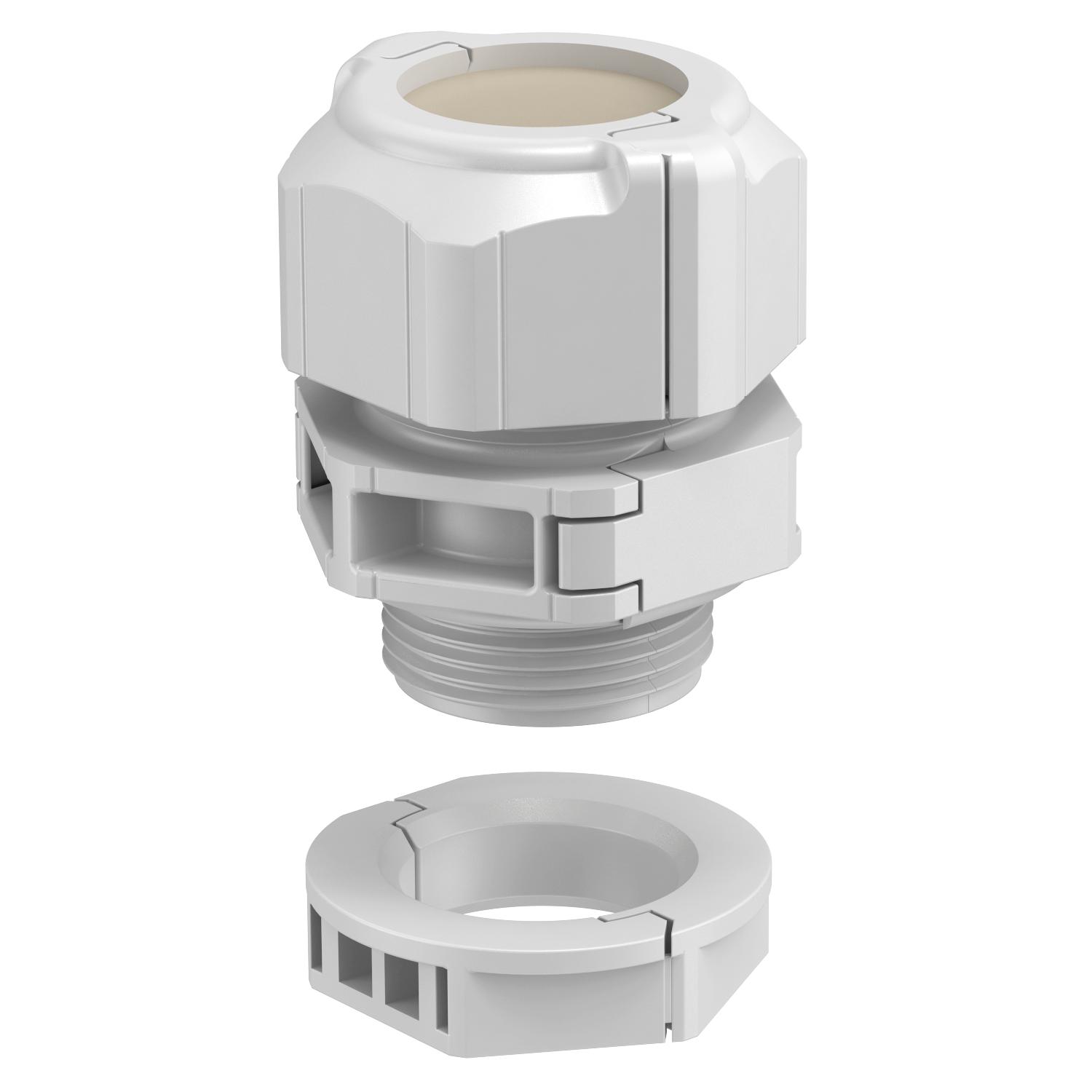

Produkta aprakstsAtdalāmie kabeļu skrūvsavienojumi V-TEC TB.. tāpat kā visi V-TEC skrūvsavienojumi garantē drošu kabeļu izolāciju. Dalāmie kabeļu ievadi nodrošina iespēju vienkārši un ātri instalēt, piemēram, iepriekš pielāgotus kabeļus vai funkciju vadus.
Izcils risinājums ir V-TEC TB gan esošās instalācijas vēlākai papildināšanai, gan “remonta skrūvsavienojumi”, kas nodrošina iespēju veikt remontu, neveicot jau uzstādītu kabeļu demontāžu un nepārtraucot ražošanas procesu.

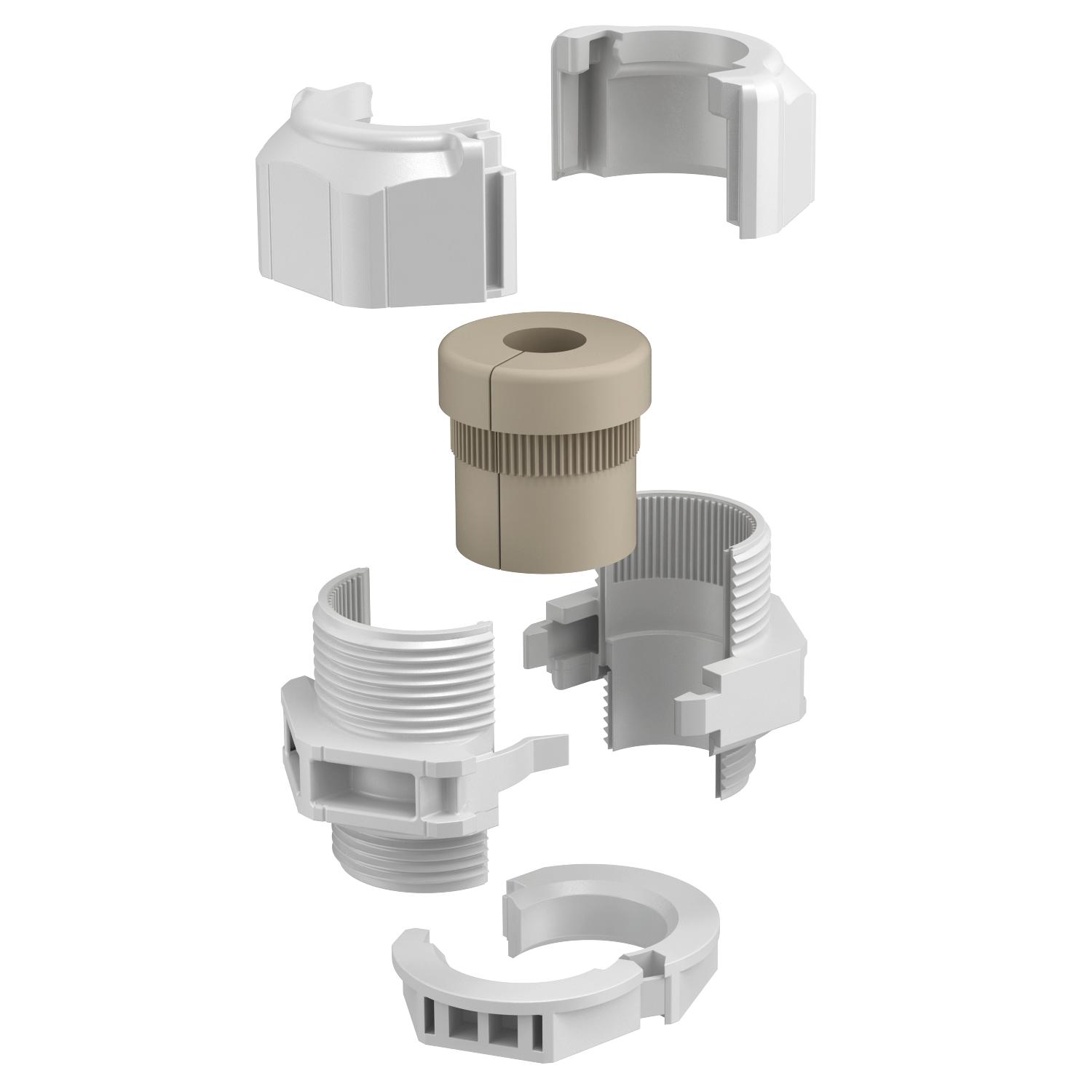

Skrūvsavienojumu komplektā ir starpbalsts, kupoluzgrieznis un blīve, piegādes komplektā, protams, ir arī dalītais kontruzgrieznis.
- Tehniskie dati
-
Tehniskie dati

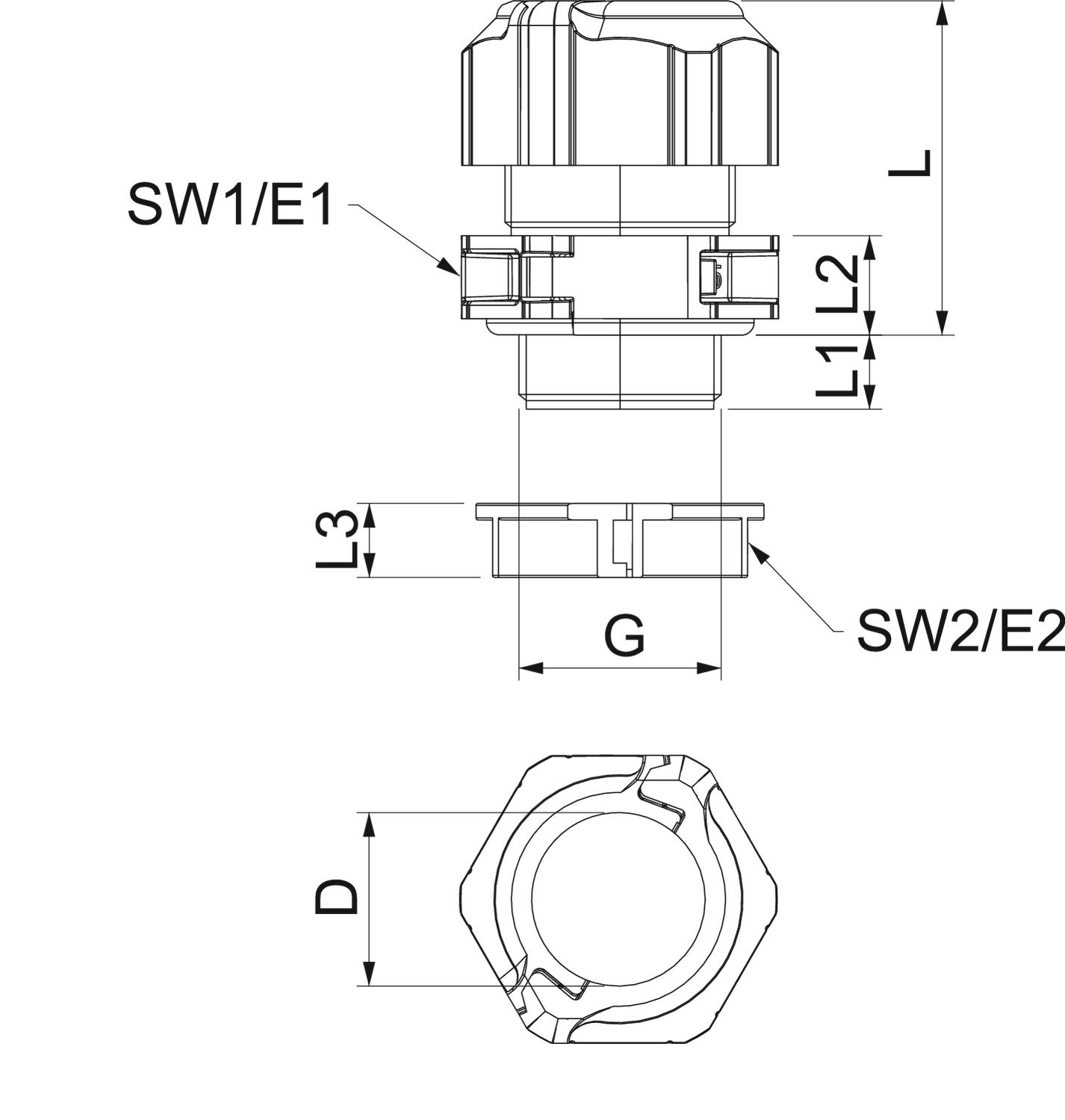

Aizsardzība pret lieci nē Aizsardzības veids IP67 aizsargāta pret eksploziju nē Ar pretuzgriezni jā Atslēgas platums 35 Atslēgas platums 1 35 mm Atslēgas platums 2 31 mm Augstums 50 mm Blīvējuma veids Blīvgredzens Dalāms skrūvsavienojums jā Daudzvietīgs blīvēšanas ieliktnis nē Garums 35 mm Iespēja atbrīvot no sprieguma nē Izmantošanas temperatūras diapazons maks. 80 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs L, maks. 40 mm Izmērs L, min. 31,5 mm Izmērs M25 Izmērs D 21 mm Izmērs e 39 mm Izmērs E1 (mm) 38,5 mm Izmērs E2 33,8 mm Izmērs G M25x1,5 mm Izmērs L 41 mm Izmērs L1 11 mm Izmērs L2 10 mm Izmērs L3 9 mm Izpildījums taisns Krāsa gaiši pelēks Materiāls Polikarbonāts Nesatur halogēnus jā Nestabils griezes moments 4 Nm Plakanvada skrūvsavienojums nē Platums 38,5 mm sprādzienbīstamai zonai bez sprādzienbīstamai zonai, gāze bez sprādzienbīstamai zonai, putekļi bez Stiegrots ar stikla šķiedru nē Triecienizturīgs jā ugunsizturīgs atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C Vītne M25 x 1,5 Vītnes garums 11 mm Vītnes iekšējais izmērs 25 Vītnes kāpe 1,5 mm Vītnes veids metrisks - Visi tipi
- Lejupielādes
-
Datu lapa V-TEC TB25 / 2024910 , 0.27MB , pdfES Atbilstības deklarācija V-TEC TB25 / 2024910 , 0.05MB , pdfREACH Atbilstības deklarācija V-TEC TB25 / 2024910 , 0.12MB , pdfRoHS Atbilstības deklarācija V-TEC TB25 / 2024910 , 0.12MB , pdfMontāžas instrukcija Montāžas instrukcija „V-TEC TB” , 1.34MB , pdf
