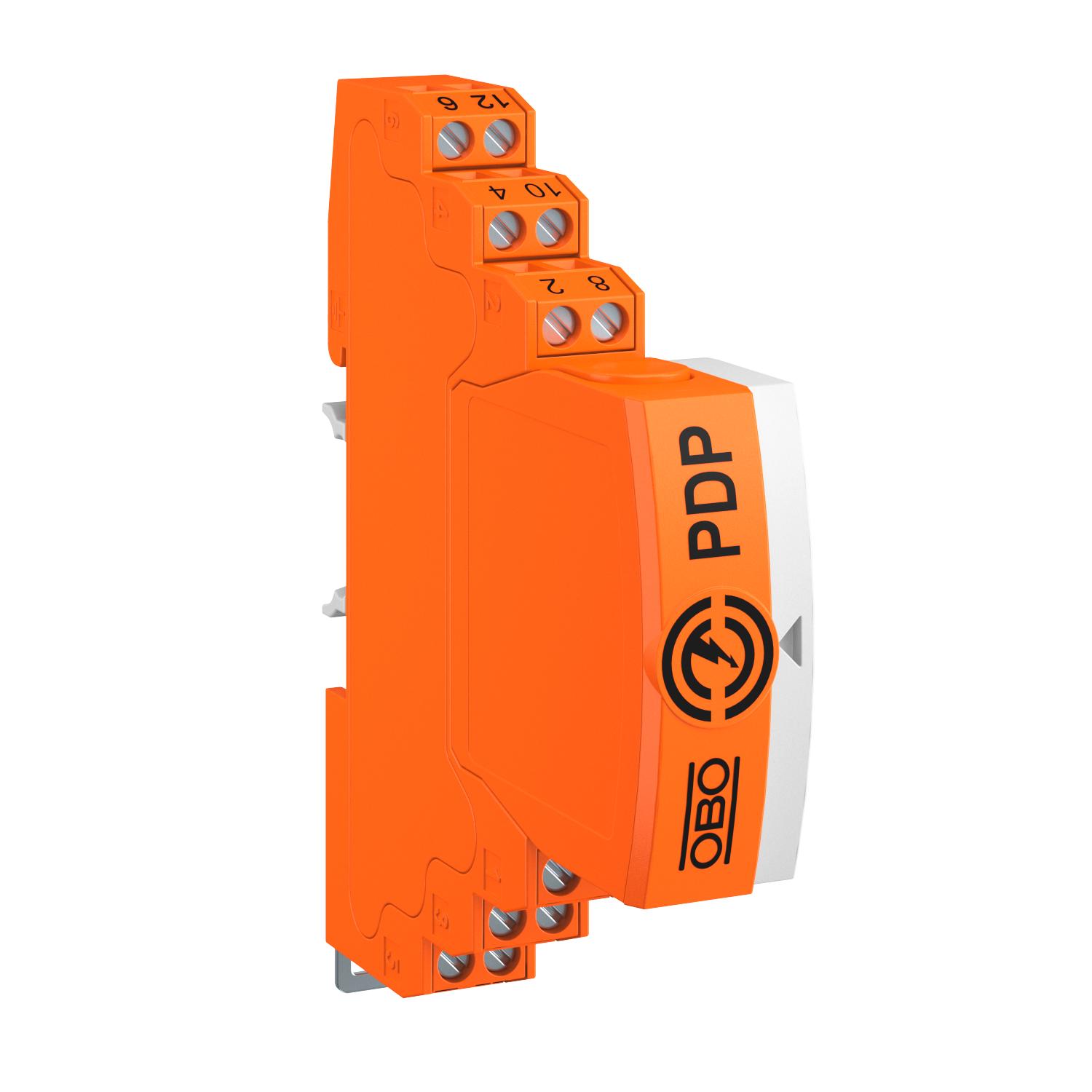

Connectable data cable protection, 2-pole, direct earthing, with visual signalling, 5 V
Preces Nr. 5080341 | EAN 4012196742172
- Produkta apraksts
-
Produkta aprakstsConnectable data cable protection, type 1+2/D1+C2 for use in measurement, control and regulation technology
• Protection device for multi-wire systems
• Direct shield earthing
• Frequency range up to 100 MHz
• Earthing via DIN rail or connection cable
• Installation width from 17.5 mm
• High system availability – no signal interruption without protection module
• With visual signalling and option for remote signalling via the PDP-PS power supply
Application: Universal lightning and surge protection for MCR data transmission devices.
-
- Tehniskie dati
-
Tehniskie dati

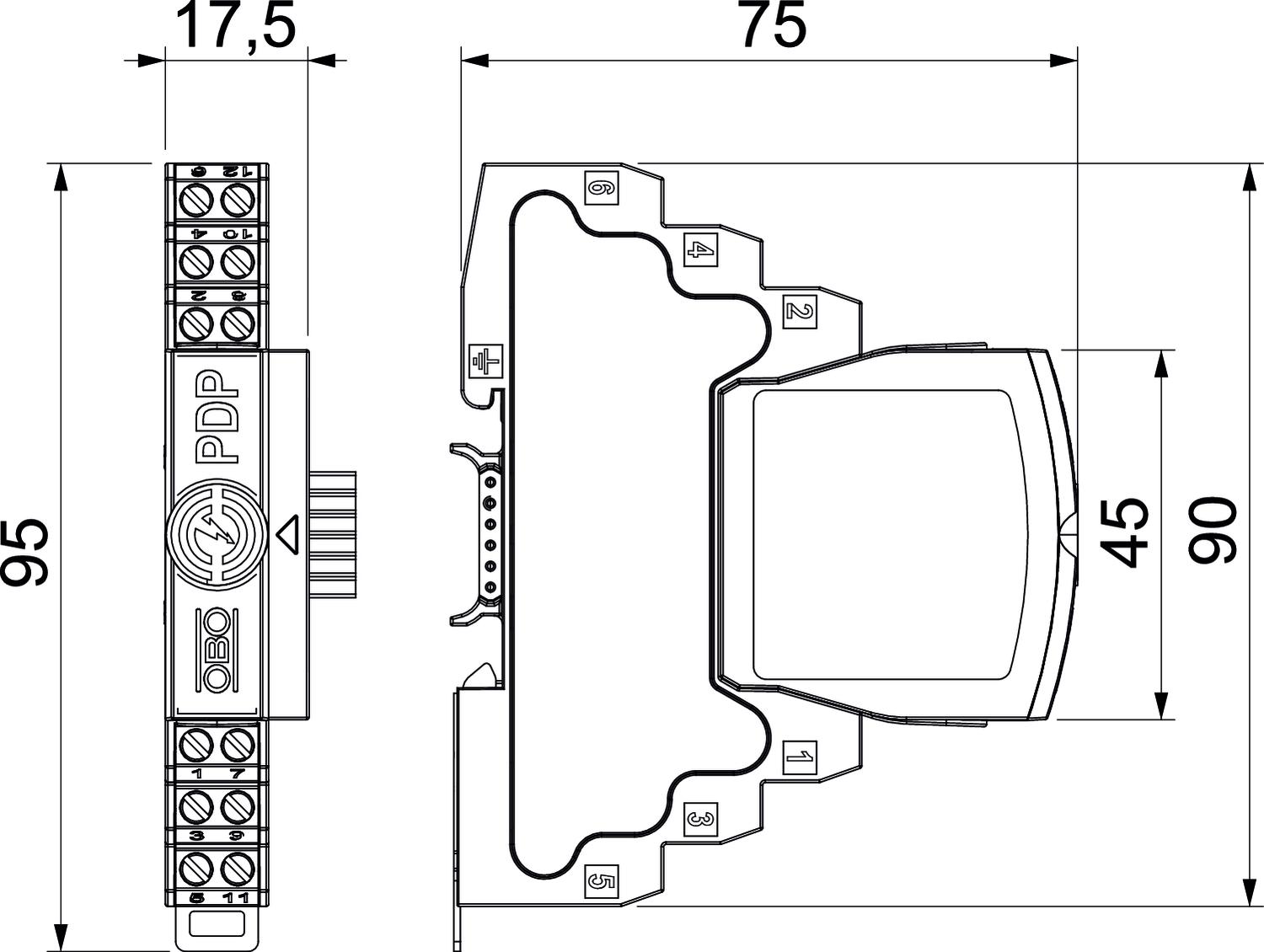

Aizsardzības līmenis dzīsla–dzīsla 100 V Aizsardzības līmenis dzīsla–zeme 850 V Aizsardzības veids IP20 Augstākais ilgtermiņa spriegums AC 4,2 V Augstākais ilgtermiņa spriegums DC 6 V Augstums 95 mm Ekrāna pieslēgums jā Ekranējums tieši Gareniskā pretestība 1.2 ± 5% Garums 75 mm Ieejas / izejas montāža Skrūvējamas spailes Ierīces signalizācija nav Ievietotā slāpēšana (Insertion loss) ≤3 dB Impulsstrāva 2,5 kA Impulsu strāvas caurlaidība, stieple-stieple 10 kV / 5 kA Impulsu strāvas caurlaidība, stieple–zeme 10 kV / 5 kA Izmantošanas temperatūras diapazons maks. 80 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 5V Izpildījums 2-pole Kapacitāte (dzīsla-dzīsla) ≤30 pF Kapacitāte (dzīsla-zemējums) ≤30 pF Kategorie 1. + 2. tips/D1 + C2 Kopējā impulsu strāva novadītājā (10/350) 2,5 kA Kopējā impulsu strāva novadītājā (8/20) 20 kA LPZ 0→2 Nominālā noplūdes strāva (8/20 µs) 10 kA Nominālā noslogojuma strāva, AC 0,425 A Nominālā noslogojuma strāva, DC 0,6 A Nominālā zibensizlādes strāva In aiz C2 (kopā) 20 kA Pārbaudes standarts IEC 61643-21 Pieslēguma diametrs, elastīgs maks. 1,5 mm² Pieslēguma diametrs, elastīgs min. 0,14 mm² Pieslēguma diametrs, vairākdzīslu maks. 2,5 mm² Pieslēguma diametrs, vairākdzīslu min. 0,14 mm² Platums 17,5 mm Polu skaits 2 Robežfrekvence 100 MHz SPD atb. I + II klase/D1 + C2 SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Spraudsistēma Spaile Stacionārā pieslēguma šķērsgriezums maks. 2,5 mm² Stacionārā pieslēguma šķērsgriezums min. 0,14 mm² Virknes pretestība katrai stieplei 1,2 Ω ± 5% Zemējums ar: Pieslēguma vads / U profila sliede - Visi tipi
-
