Connectable data cable protection, 2-pole, direct earthing, with visual signalling, 12 V 2 | 2-pole | 12 | 16 | Spaile

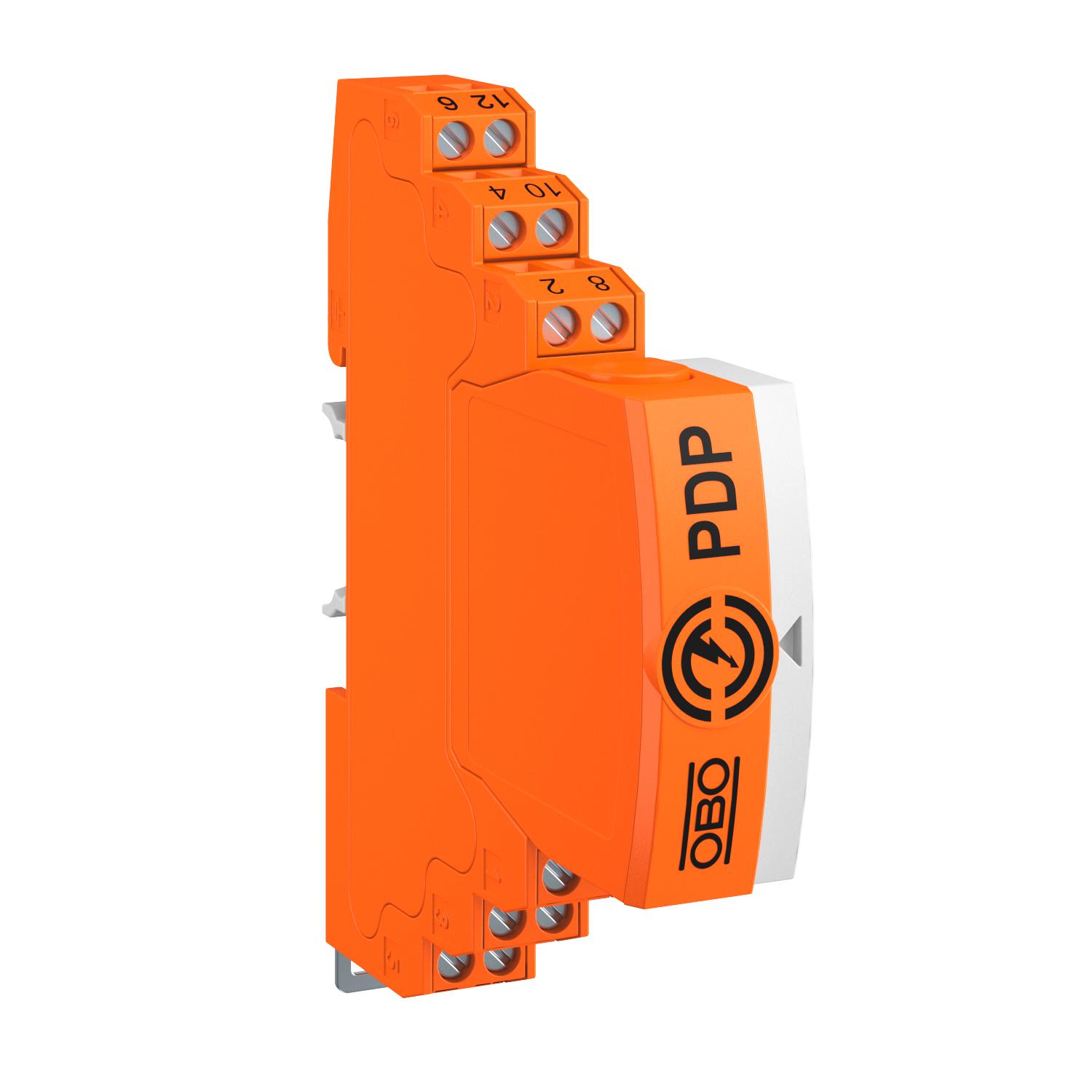

Connectable data cable protection, 2-pole, direct earthing, with visual signalling, 12 V

Preces Nr. 5080343 | EAN 4012196742189

Preces Nr. / Tips

Polu skaits	2

Izpildījums	2-pole

Augstākais ilgtermiņa spriegums AC

Augstākais ilgtermiņa spriegums DC

Spraudsistēma	Spaile

Produkta apraksts

Produkta apraksts

Connectable data cable protection, type 1+2/D1+C2 for use in measurement, control and regulation technology

• Protection device for multi-wire systems
• Direct shield earthing
• Frequency range up to 100 MHz
• Earthing via DIN rail or connection cable
• Installation width from 17.5 mm
• High system availability – no signal interruption without protection module
• With visual signalling and option for remote signalling via the PDP-PS power supply

Application: Universal lightning and surge protection for MCR data transmission devices.

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	130 V
Aizsardzības līmenis dzīsla–zeme	850 V
Aizsardzības veids	IP20
Augstākais ilgtermiņa spriegums AC	12
Augstākais ilgtermiņa spriegums DC	16
Ekrāna pieslēgums	jā
Ekranējums	tieši
Gareniskā pretestība	1.2 ± 5%
Ieejas / izejas montāža	Skrūvējamas spailes
Ierīces signalizācija	nav
Ievietotā slāpēšana (Insertion loss)	≤3 dB
Impulsstrāva	2,5 kA
Impulsu strāvas caurlaidība, stieple-stieple	10 kV / 5 kA
Impulsu strāvas caurlaidība, stieple–zeme	10 kV / 5 kA
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	12V
Izpildījums	2-pole
Kapacitāte (dzīsla-dzīsla)	≤30 pF
Kapacitāte (dzīsla-zemējums)	≤30 pF
Kategorie	1. + 2. tips/D1 + C2
Kopējā impulsu strāva novadītājā (10/350)	2,5

Kopējā impulsu strāva novadītājā (8/20)	20 kA
LPZ	0→2
Nominālā noplūdes strāva (8/20 µs)	10 kA
Nominālā noslogojuma strāva, AC	0,425
Nominālā noslogojuma strāva, DC	0,6 A
Nominālā zibensizlādes strāva In aiz C2 (kopā)	20 kA
Pārbaudes standarts	IEC 61643-21
Pieslēguma diametrs, elastīgs maks.	1,5 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	2,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Polu skaits	2
Robežfrekvence	100 MHz
SPD atb.	I + II klase/D1 + C2
SPD atb. EN 61643-11	Tips 1+2
SPD atb. IEC 61643-1	I+II klase
Spraudsistēma	Spaile
Stacionārā pieslēguma šķērsgriezums maks.	2,5 mm²
Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Virknes pretestība katrai stieplei	1,2 Ω ± 5%
Zemējums ar:	Pieslēguma vads / U profila sliede

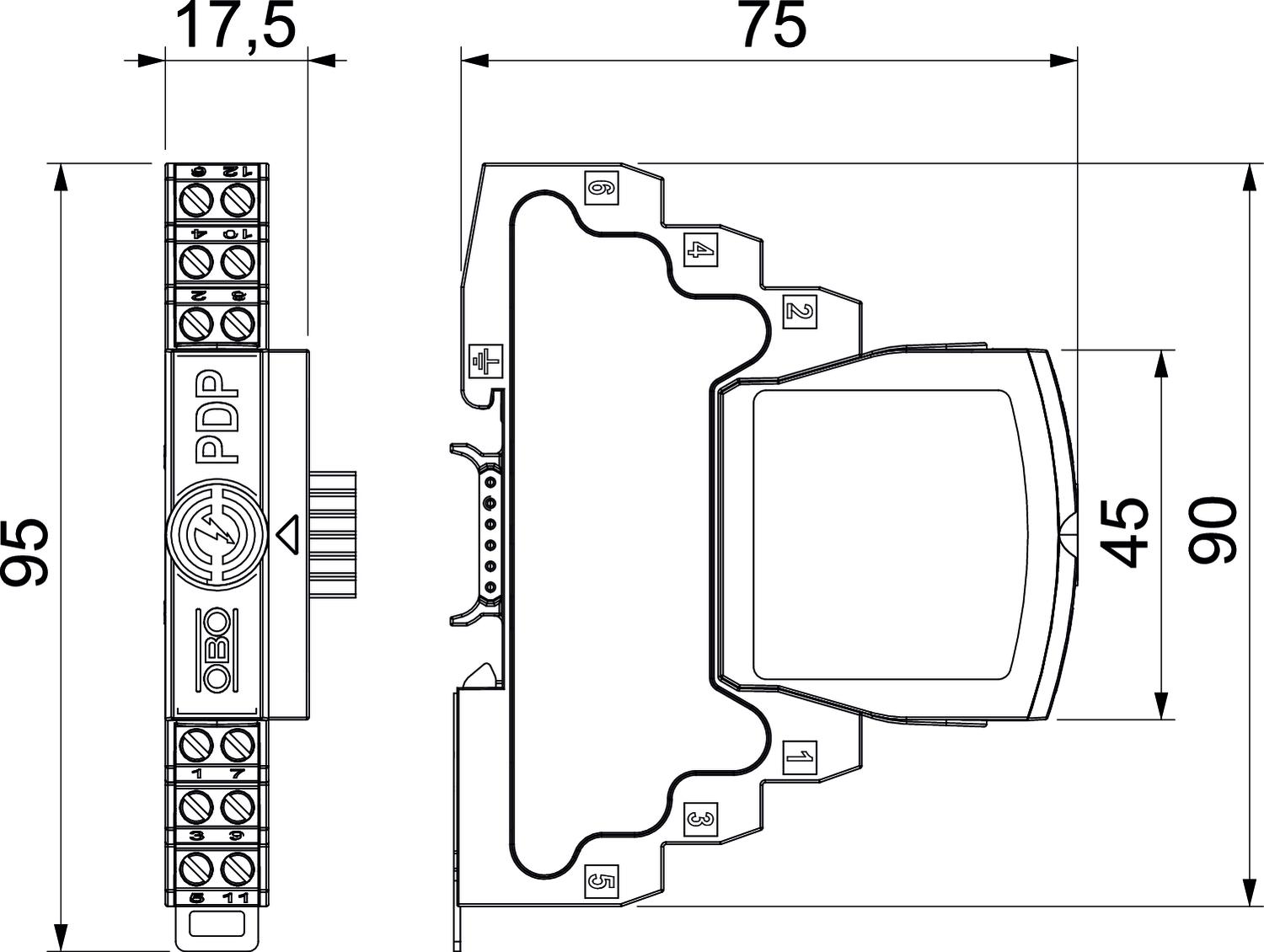

Izmēri

Augstums	95 mm
Garums	75 mm

Platums	17,5 mm

Visi tipi

Visi tipi

Tips	Polu skaits	Izpildījums	Augstākais ilgtermiņa spriegums AC	Augstākais ilgtermiņa spriegums DC	Spraudsistēma	Preces Nr.	Daudzums	mazākā pārd. vien.
PDP-2-5-D-OS	2	2-pole	4,2	6	Spaile	5080341	Gabals	1 Gabals
PDP-2-12-D-OS	2	2-pole	12	16	Spaile	5080343	Gabals	1 Gabals
PDP-2-24-D-OS	2	2-pole	21	30	Spaile	5080345	Gabals	1 Gabals
PDP-2-48-D-OS	2	2-pole	37	52	Spaile	5080347	Gabals	1 Gabals
