Augstuma regulators vāka savienojuma balstam, kanāla augstums 100-175 mm 100 | 175

morepic-1

morepic-2

Augstuma regulators vāka savienojuma balstam, kanāla augstums 100-175 mm

Preces Nr. 7424844 | EAN 4012195245131

Preces Nr. / Tips	7424844 / NE DSU2 10075

Augstuma regulēšanas diapazons min.	100 mm

Augstuma regulēšanas diapazons maks.	175 mm

Produkta apraksts

Produkta apraksts

Vāka savienojuma balsta ar nominālo izmēru 400, 500 vai 600 atbalstīšanai pa vidu.

Tehniskie dati

Tehniskie dati

Aksesuāri	jā
Atdalāms	nē
Augstuma regulēšanas diapazons maks.	175 mm
Augstuma regulēšanas diapazons min.	100 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai	nē
Kanāla augstums maks.	175 mm
Kanāla augstums min.	100 mm

Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	40
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Platums	35 mm
Rezerves daļa	nē
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Augstuma regulēšanas diapazons min.	Augstuma regulēšanas diapazons maks.	Preces Nr.	Daudzums	mazākā pārd. vien.
NE DSU2 10075	100 mm	175 mm	7424844	Gabals	3 Gabals

Lejupielādes

Datu lapa NE DSU2 10075 / 7424844 , 0.16MB , pdf

Katalogs Grīdas instalācijas sistēmas un zemgrīdas lietojuma veidi , 42.28MB , pdf

ES Atbilstības deklarācija NE DSU2 10075 / 7424844 , 0.15MB , pdf

Zīmes atļauja „VDE” atļauja „OKA” , 0.18MB , pdf

Lejupielāde

Montāžas instrukcija Montāžas instrukcija „NEDSU2/4030”; „NEDSU2/6050”; „NEDSU2/10075”; „NEDSU2/17075” , 0.08MB , pdf

Lejupielāde

Montāžas instrukcija Montāžas instrukcija, grīdas līmeņa kanālu sistēmas „OKA-G” un „OKA-W” , 0.02MB , pdf

Lejupielāde

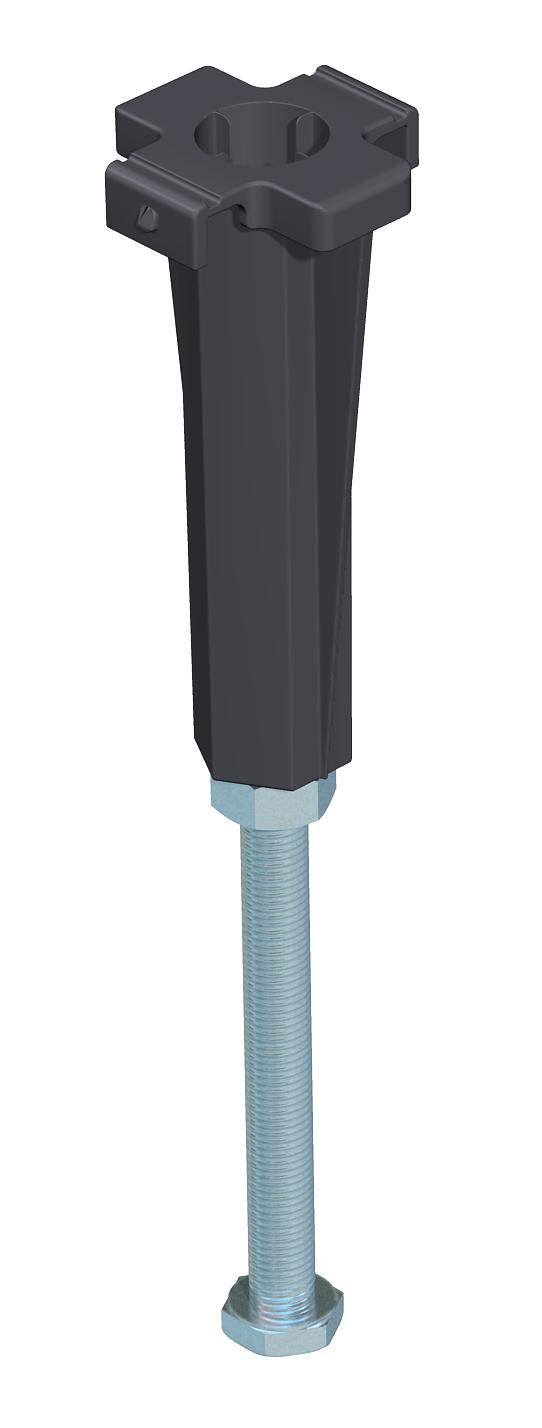

Produkta zīmējums NE DSU2 10075 / 7424844, 27.69 kB, jpg

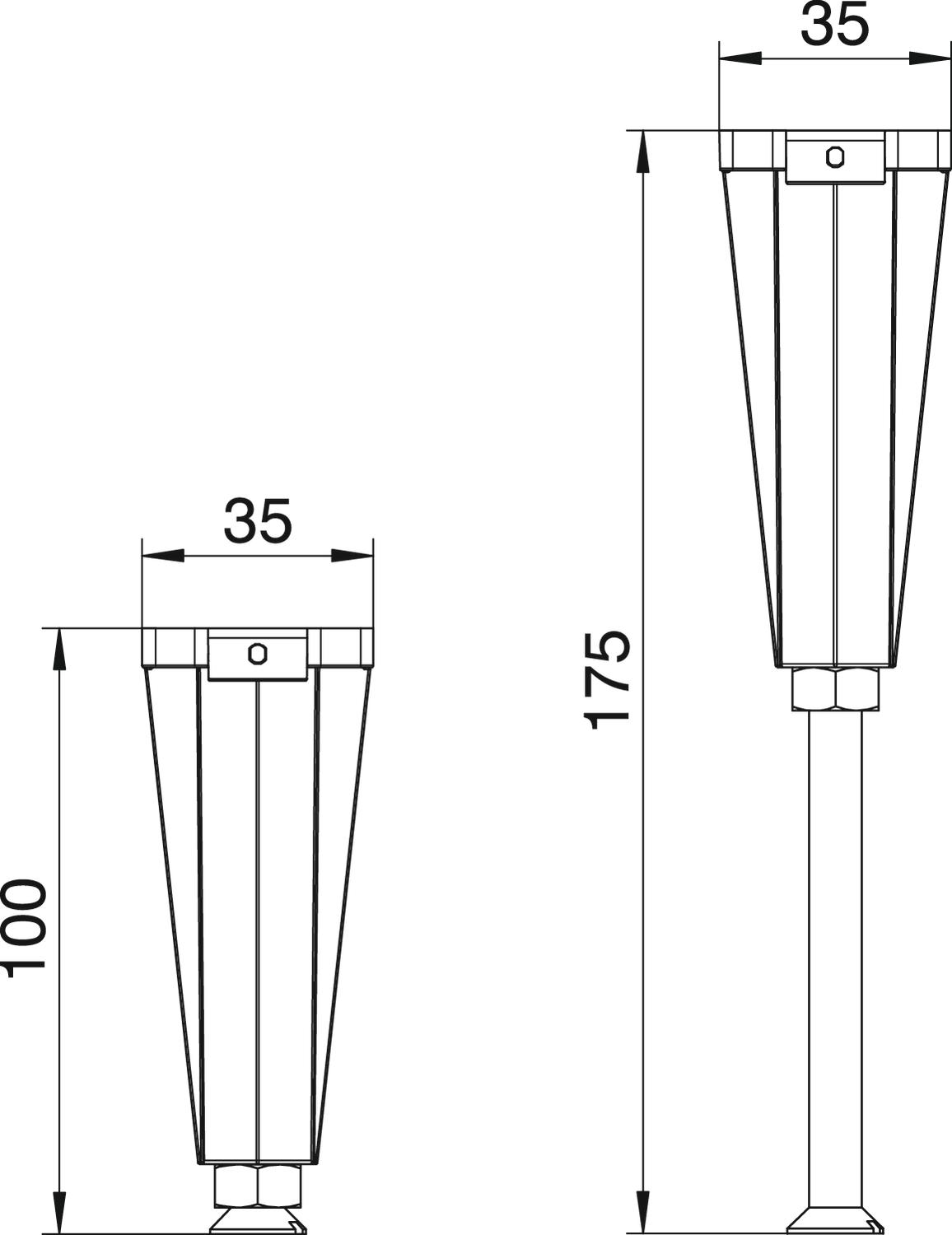

Dimensiju zīmējums NE DSU2 10075 / 7424844, 61.54 kB, jpg

Šim produktam nav pieejami preču apraksti
