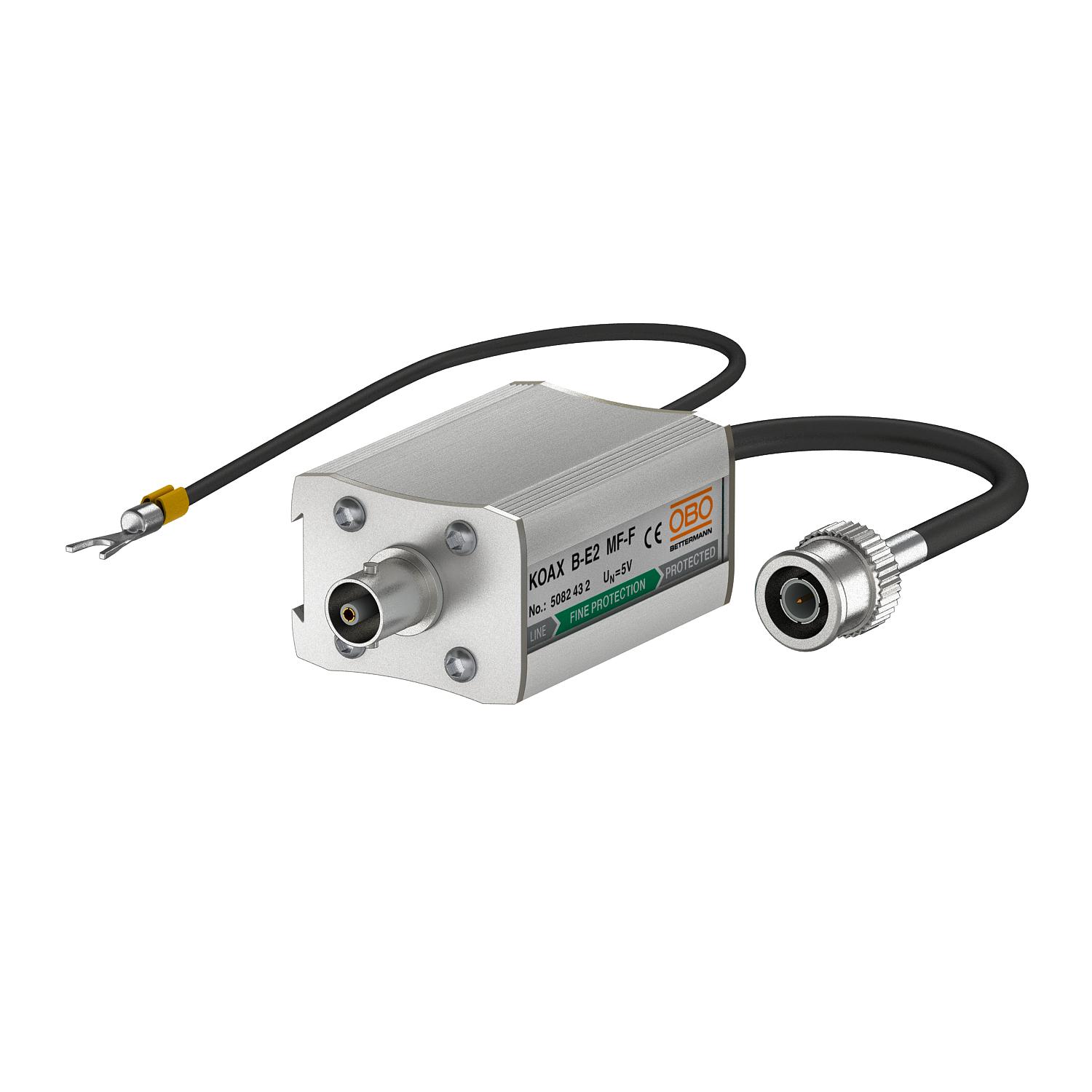

Augstas jutības aizsardzība 10Base2-/10Base5 tīklam

Preces Nr. 5082432 | EAN 4012196415724

Preces Nr. / Tips

Polu skaits	1

Izpildījums

Augstākais ilgtermiņa spriegums DC	6 V

Spraudsistēma	BNC

Produkta apraksts

Produkta apraksts

Datu kabeļu aizsargierīce koaksiālām Ethernet tīklu sistēmām

• Alumīnija korpusā
• BNC savienotājs m/w
• Vienkārša montāža ar adaptera spraudņa palīdzību
• Divpakāpju aizsardzības shēma
• Montāža ar montāžas sliedi ar piederumiem DLS-BS (5082 38 2)

Lietojums: videosignālu aizsardzībai; kamerām vai CCTV iekārtām, Cheapernet, 10BASE2, 10BASE5
• Alumīnija korpusā
• BNC savienotājs, paredzēts Cheapernet, 10BASE2
• Vienkārša montāža ar adaptera palīdzību
• Divpakāpju aizsardzības shēma

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<40 V
Aizsardzības līmenis dzīsla–zeme	<600 V
Aizsardzības veids	IP40
Augstākais ilgtermiņa spriegums AC	4,2 V
Augstākais ilgtermiņa spriegums DC	6 V
Ekrāna pieslēgums	jā
Ekranējums	tieši
Ierīces signalizācija	bez
Ievietotā slāpēšana (Insertion loss)	≤1 dB
Impulsu strāvas caurlaidība, stieple-stieple	C1: 1 kV / 0,5 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 10 kV / 5 kA (8/20µs)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-20 °C

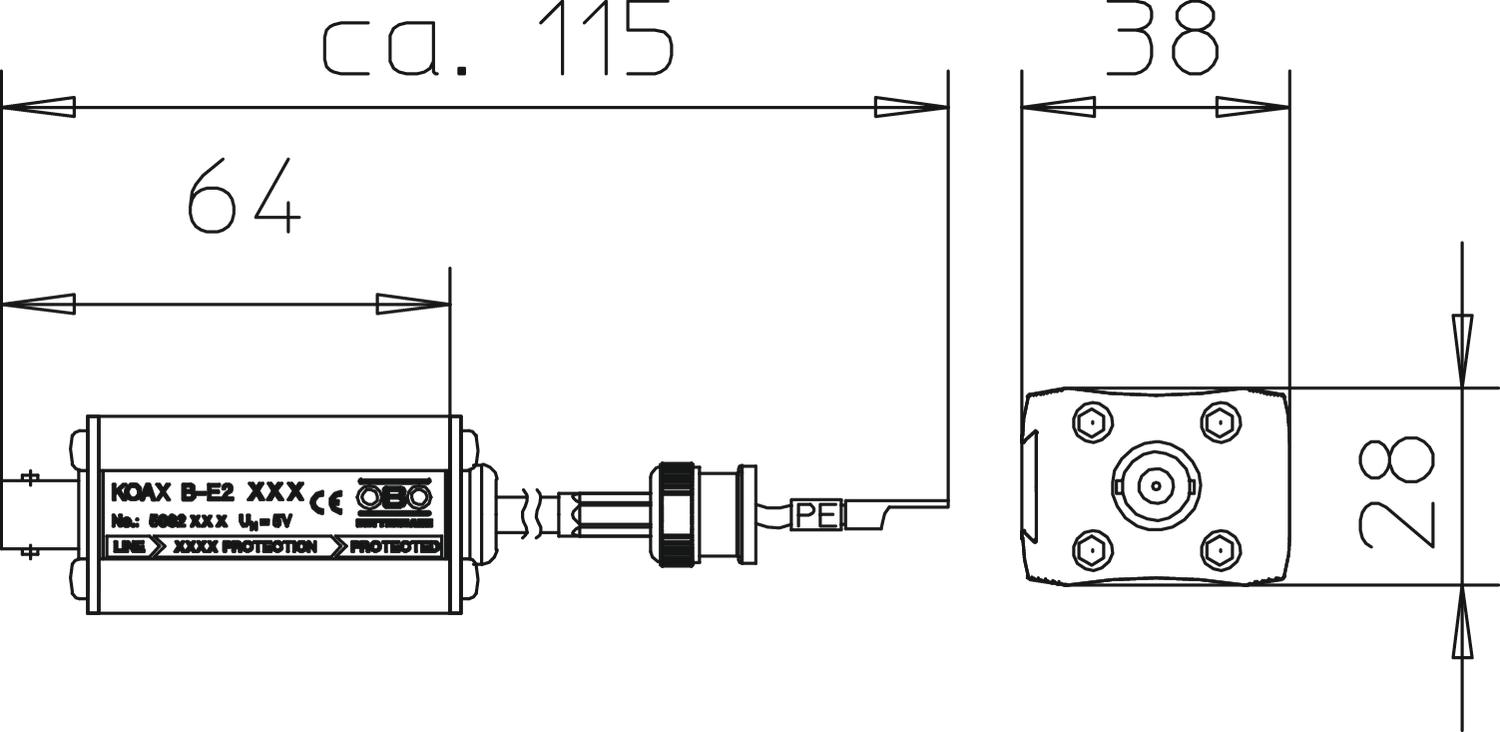

Izmērs	6.2V
Izolācijas pretestība	>1 GΩ
Izpildījums	Augstas jutības aizsardzība

Kapacitāte (dzīsla-dzīsla)	<100 pF
Kapacitāte (dzīsla-zemējums)	<100 pF
Kategorie	2. + 3. tips/C2 + C1
Kopējā impulsu strāva novadītājā (8/20)	10 kA
LPZ	1→3
Nominālā noslogojuma strāva, AC	0,7 A
Nominālā noslogojuma strāva, DC	1 A
Pārbaudes standarts	IEC 61643-21
Pārspriegumaizsardzības ierīces kabeļu vieds	Datu kabelis COAX
Polu skaits	1
Refleksijas zudumi	≥14 dB
Robežfrekvence	70 MHz
SPD atb.	II + III klase/C2 + C1
Spraudsistēma	BNC
Viļņu pretestība	75 Ω
Zemējums ar:	Pieslēguma vads
