Augšējā plāksne, variējama FT 180 | 59 | 109

morepic-1

morepic-2

Augšējā plāksne, variējama FT

Preces Nr. 6348920 | EAN 4012196901456

Preces Nr. / Tips	6348920 / KU 5 V FT

Garums	180 mm

Platums	59 mm

Augstums	109 mm

Produkta apraksts

Produkta apraksts

Variējama augšējā plāksne montāžai uz US 5 statņa.

Tehniskie dati

Izmēri

Augstums	109 mm
Funkciju nodrošināšana	nē
Garums	180 mm
Izmērs	180x59x109
Izpildījums	Skrūves augšējā plāksne
Krāsa	cinks
Leņķa diapazons maks.	30 mm

Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Piemērots konsoles stiprināšanai	nē
Piemērots profila formām	U veida profils
Piemērots stiprināšanai pie griestiem	jā
Platums	59 mm
Virsma	karsti cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Preces Nr.	Daudzums	mazākā pārd. vien.
KU 5 V FT	180 mm	59 mm	109 mm	6348920	Gabals	1 Gabals

Lejupielādes

Datu lapa KU 5 V FT / 6348920 , 0.19MB , pdf

Vadlīnijas Ugunsdrošība elektrotehnikā – rokasgrāmata par ugunsdrošām instalācijām ēkās , 2.10MB , pdf

Vadlīnijas KTS Kabeltragsysteme , 1.61MB , pdf

Brošūra Zwischendeckeninstallationen , 2.10MB , pdf

Katalogs Kabeltragsysteme , 45.23MB , pdf

Atbilstības deklarācija KU 5 V FT / 6348920 , 0.15MB , pdf

REACH Atbilstības deklarācija KU 5 V FT / 6348920 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija KU 5 V FT / 6348920 , 0.12MB , pdf

Lejupielāde

Montāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 0.04MB , pdf

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

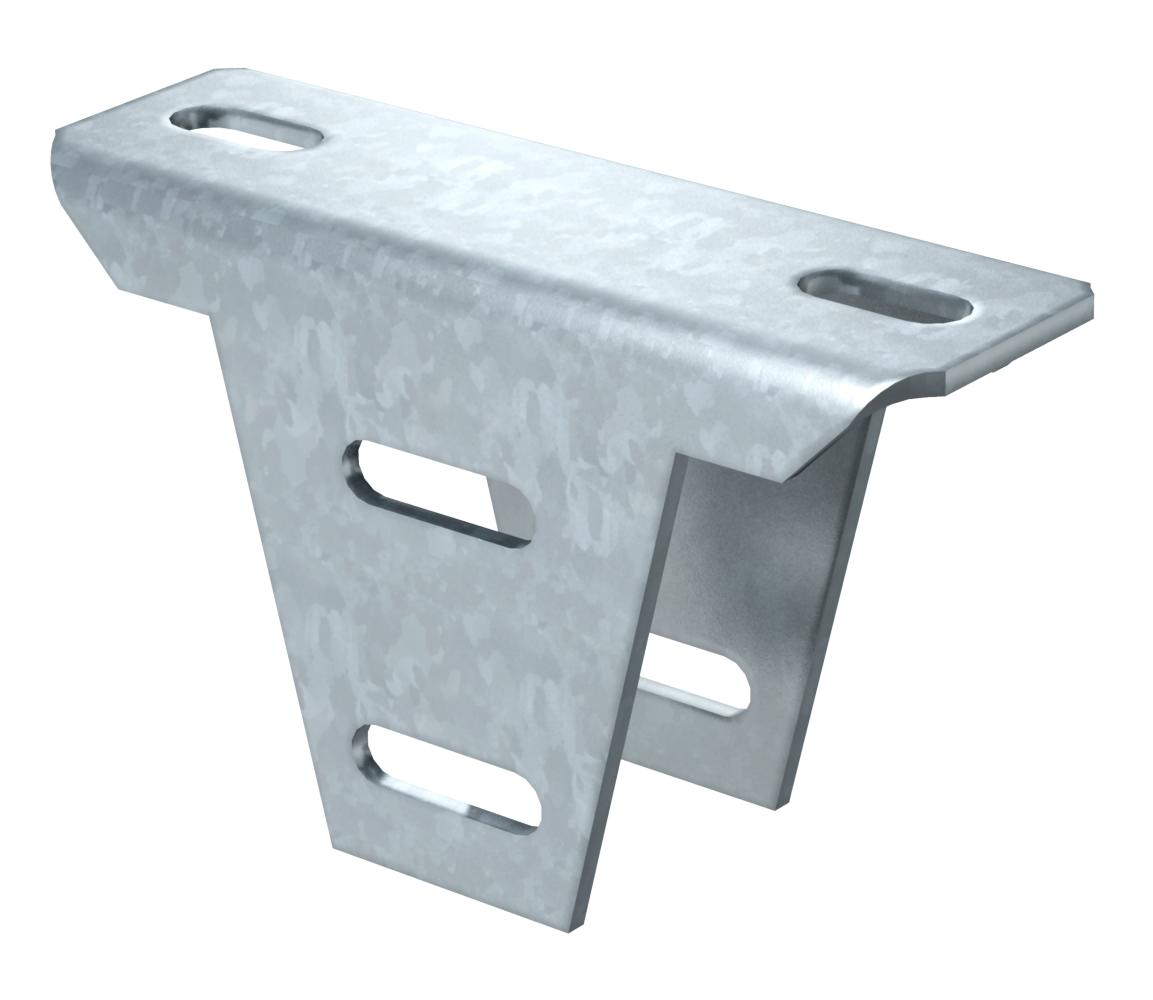

Produkta zīmējums KU 5 V FT / 6348920, 47.96 kB, jpg

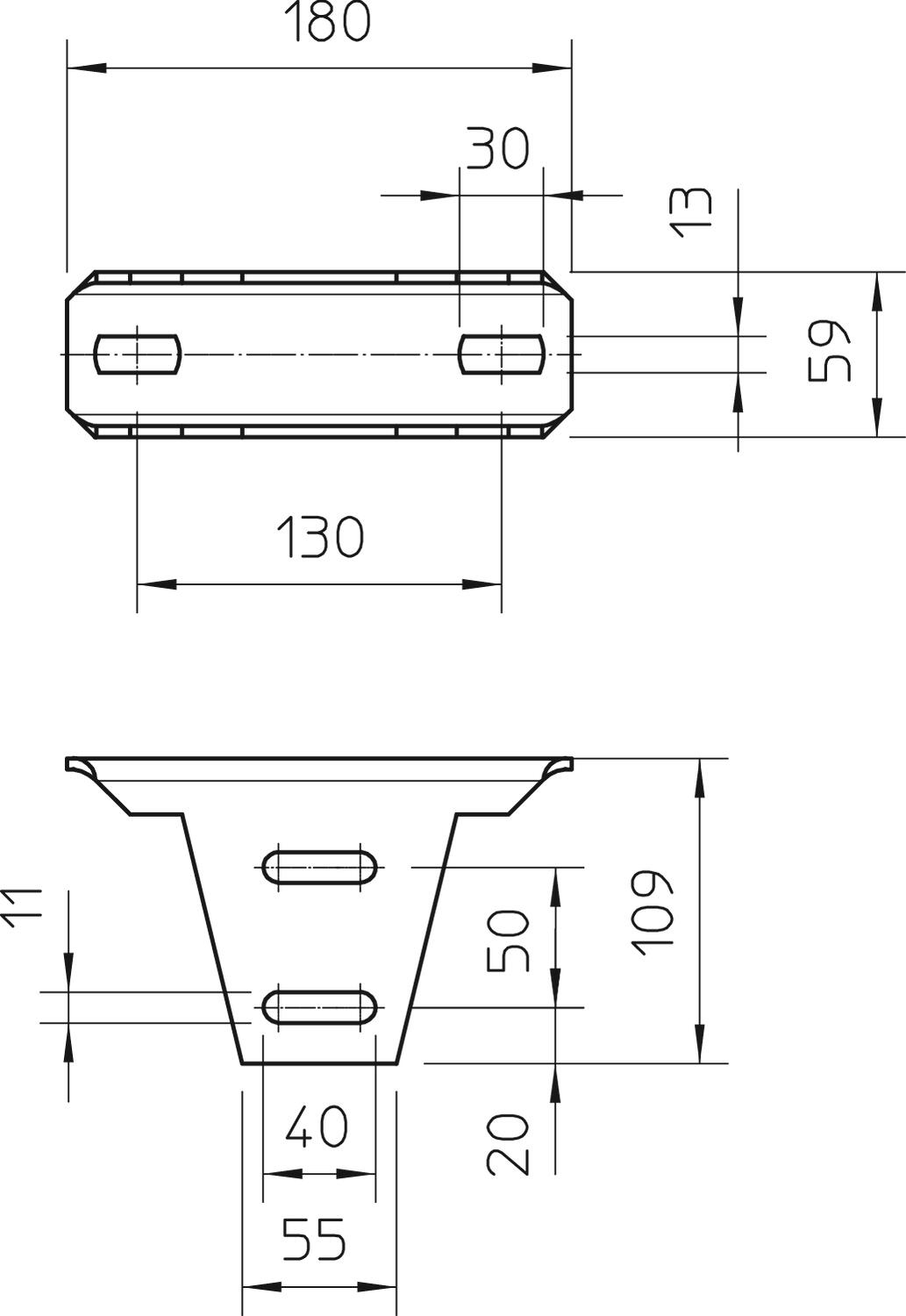

Dimensiju zīmējums KU 5 V FT / 6348920, 62.70 kB, jpg

KU 5 V FT / 6348920

6348920_KSTP1.stp, 98.01 kB
