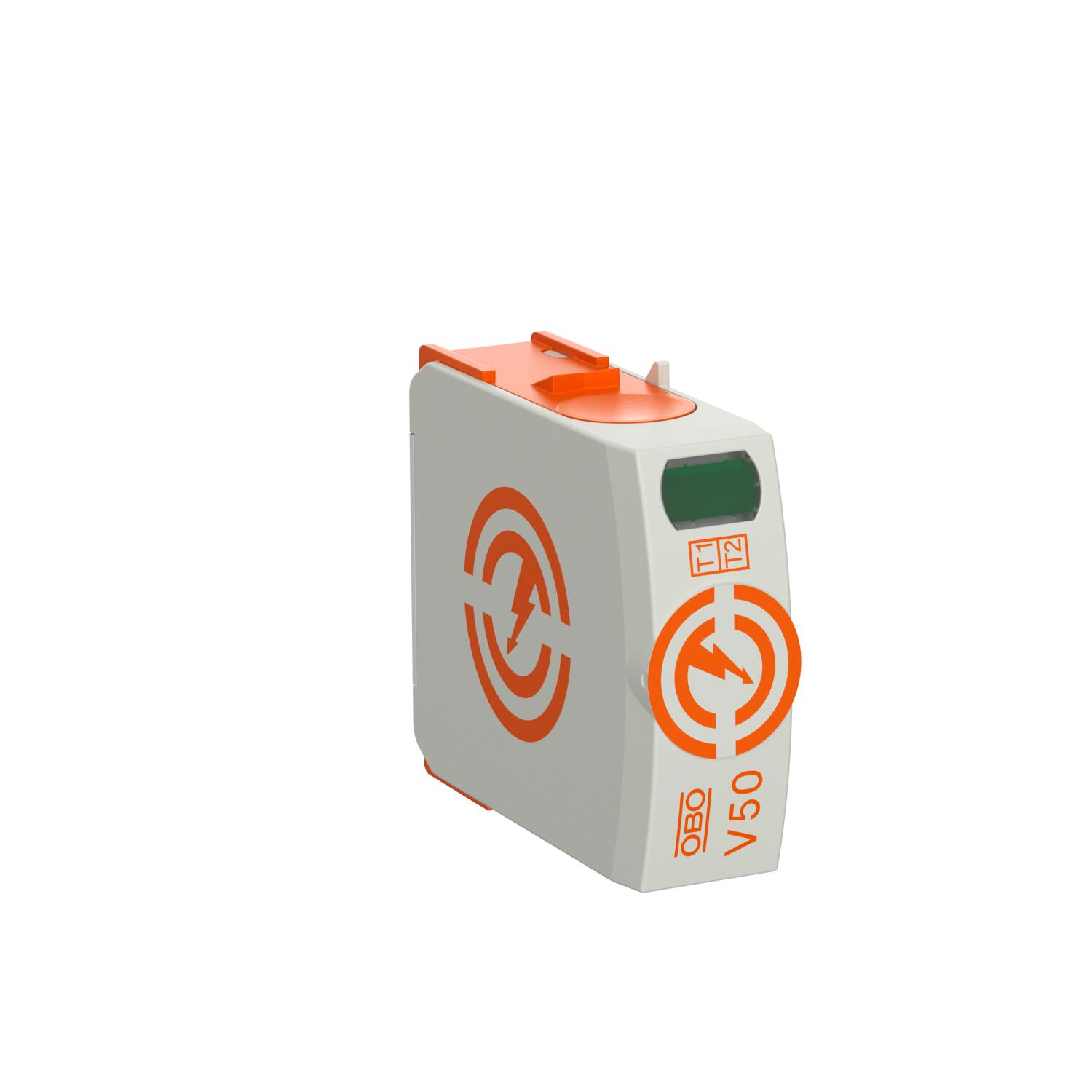

Augšējā daļa V50, 320 V
Preces Nr. 5093509 | EAN 4012196334674
- Produkta apraksts
-
Produkta apraksts
Augšējā daļa, zibensstrāvas kombinētais novadītājs, tips 1+2
• zibensaizsardzības potenciālu izlīdzinājumam atb VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350) katram polam

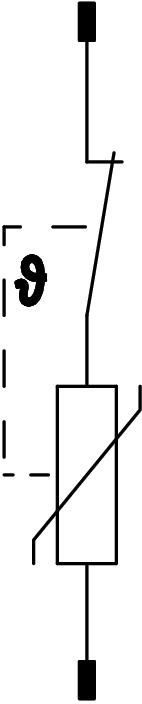

• modulārs, iespraužams novadītājs ar dinamisku atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP20 Atbildes laiks <25 ns Atļaujas VDE Atlikušais spriegums [L-N] @ 12,5 kA 1,1 kV Augstākais ilgtermiņa spriegums AC 320 Augstākais pastāvīgais spriegums (L-N) 320 V Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 2 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) min. 16 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 1,5 mm² Griezes moments 4 Nm Ierīces signalizācija optisks Integrēta aizsardzība pie ieejas nē Izmērs 320V Izpūtošs nē Korpusa montāžas materiāli PA UL 94 V-0 Maksimālā aizsardzība pie ieejas 160 A Maksimālā impulsu strāva novadītājā (8/20 μs) 50 kA Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] 50 kA Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 30 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 30 kA Nominālais spriegums AC (50/60 Hz) 230 V Polu izpildījums 1 Polu skaits 1 SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Tālvadības signalizācija nē Tīkla tips visi Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 16 AWG Zibens impulsa strāva (10/350 μs) 12,5 kA Izmēri
Minimālais attālums 1,5 mm Pieslēgšanas iespējas
Aizsardzības līmenis [L-N] ≤1,4 Atlikušais spriegums [L-N] @ 1 kA 0,9 kV Atlikušais spriegums [L-N] @ 5 kA 1 kV Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 50 kA eff Maksimumstrāvas aizsardzība tīkla pusē 160 A gL/gG Pieslēguma diametrs, FM skavas maks. 1,5 mm² Pieslēguma diametrs, FM skavas maks. 16 AWG Pieslēguma diametrs, FM skavas min. 0,5 mm² Pieslēguma diametrs, FM skavas min. 21 AWG SPD saskaņā ar UL 1449 4. tips TOV spriegums [L-N] – bezatteices režīms – 120 min 440 V TOV spriegums [L-N] – iztursprieguma režīms – 5 s 335 V Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 1,5 mm² - Visi tipi
