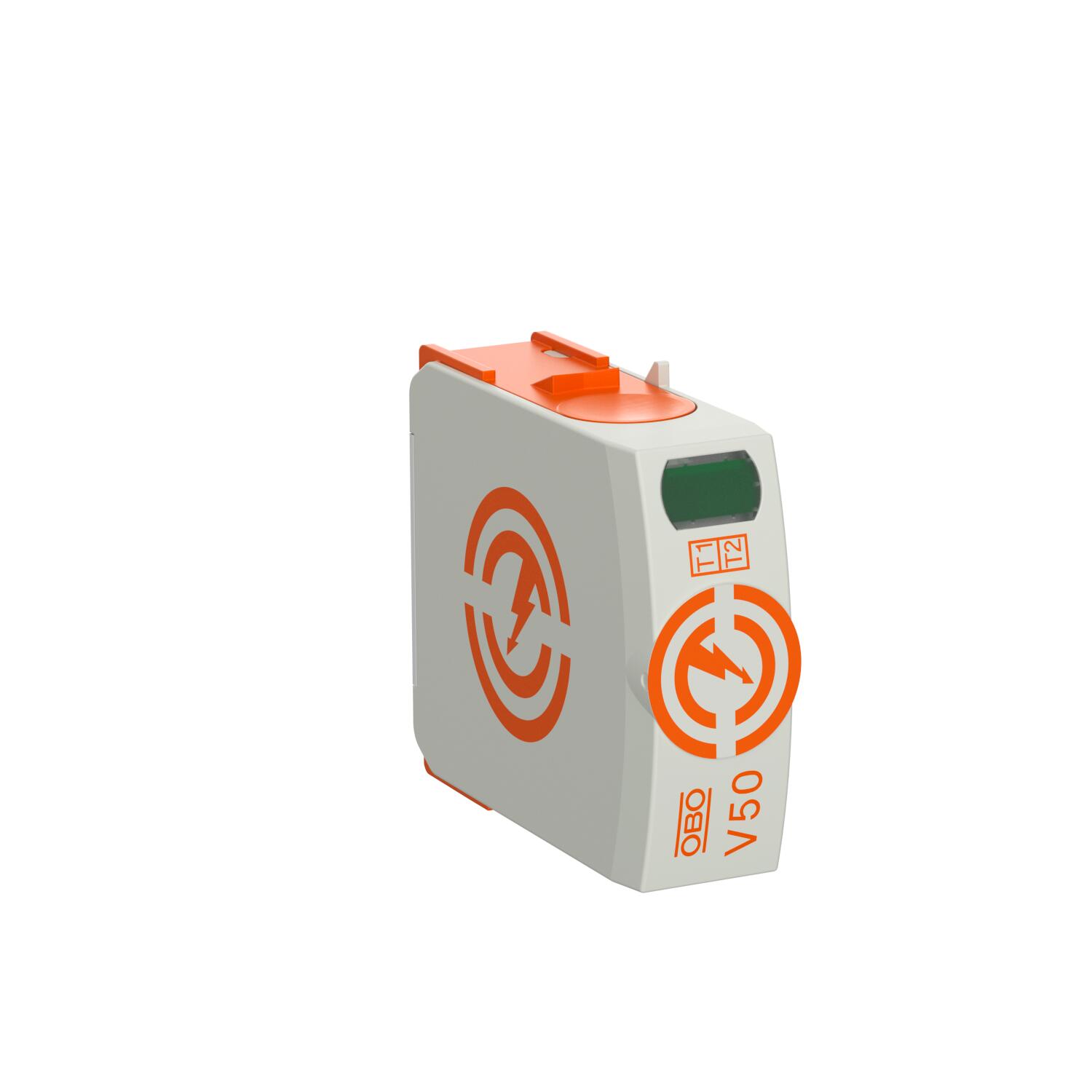

Augšējā daļa V50, 150 V
Preces Nr. 5093505 | EAN 4012196153718
- Produkta apraksts
-
Produkta aprakstsAugšējā daļa, zibensstrāvas kombinētais novadītājs, tips 1+2
• zibensaizsardzības potenciālu izlīdzinājumam atb VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350) katram polam

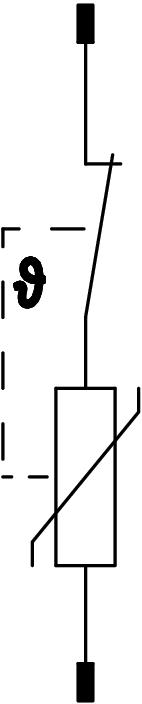

• modulārs, iespraužams novadītājs ar dinamisku atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
-
- Tehniskie dati
-
Pieslēgšanas iespējas
Aizsardzības līmenis [L-N] ≤0,8 Aizsardzības veids IP20 Atbildes laiks <25 ns Atļaujas VDE Atlikušais spriegums [L-N] @ 1 kA 0,4 kV Atlikušais spriegums [L-N] @ 12,5 kA 0,6 kV Atlikušais spriegums [L-N] @ 5 kA 0,5 kV Augstākais ilgtermiņa spriegums AC 150 V Augstākais pastāvīgais spriegums (L-N) 150 V Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 2 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) min. 1,5 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) min. 16 AWG Griezes moments 4 Nm Ierīces signalizācija optisks Integrēta aizsardzība pie ieejas nē Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 50 kA eff Izmērs 150V Izpūtošs nē Korpusa montāžas materiāli PA UL 94 V-0 Maksimālā aizsardzība pie ieejas 160 A Maksimālā impulsu strāva novadītājā (8/20 μs) 50 kA Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] 50 kA Maksimumstrāvas aizsardzība tīkla pusē 160 A gL/gG Minimālais attālums 1,5 mm Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 30 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 30 kA Nominālais spriegums AC (50/60 Hz) 120 V Pieslēguma diametrs, FM skavas maks. 16 AWG Pieslēguma diametrs, FM skavas maks. 1,5 mm² Pieslēguma diametrs, FM skavas min. 0,5 mm² Pieslēguma diametrs, FM skavas min. 21 AWG Polu izpildījums 1 Polu skaits 1 SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase SPD saskaņā ar UL 1449 4. tips Tālvadības signalizācija nē Tīkla tips visi TOV spriegums [L-N] – bezatteices režīms – 120 min 230 V TOV spriegums [L-N] – iztursprieguma režīms – 5 s 175 V Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 16 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 1,5 mm² Zibens impulsa strāva (10/350 μs) 12,5 kA - Visi tipi
- Lejupielādes
-
Datu lapa V50-0-150 / 5093505 , 0.26MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfKatalogs Überspannungsschutz , 28.42MB , pdfES Atbilstības deklarācija V50-0-150 / 5093505 , 0.12MB , pdfZīmes atļauja VDE atļauja V50 , 0.12MB , pdfZīmes atļauja UL sertifikāts V20 un V50 , 0.26MB , pdfMontāžas instrukcija CombiController V50-...-150 , 2.22MB , pdf
