- Produkta apraksts
-
Produkta apraksts

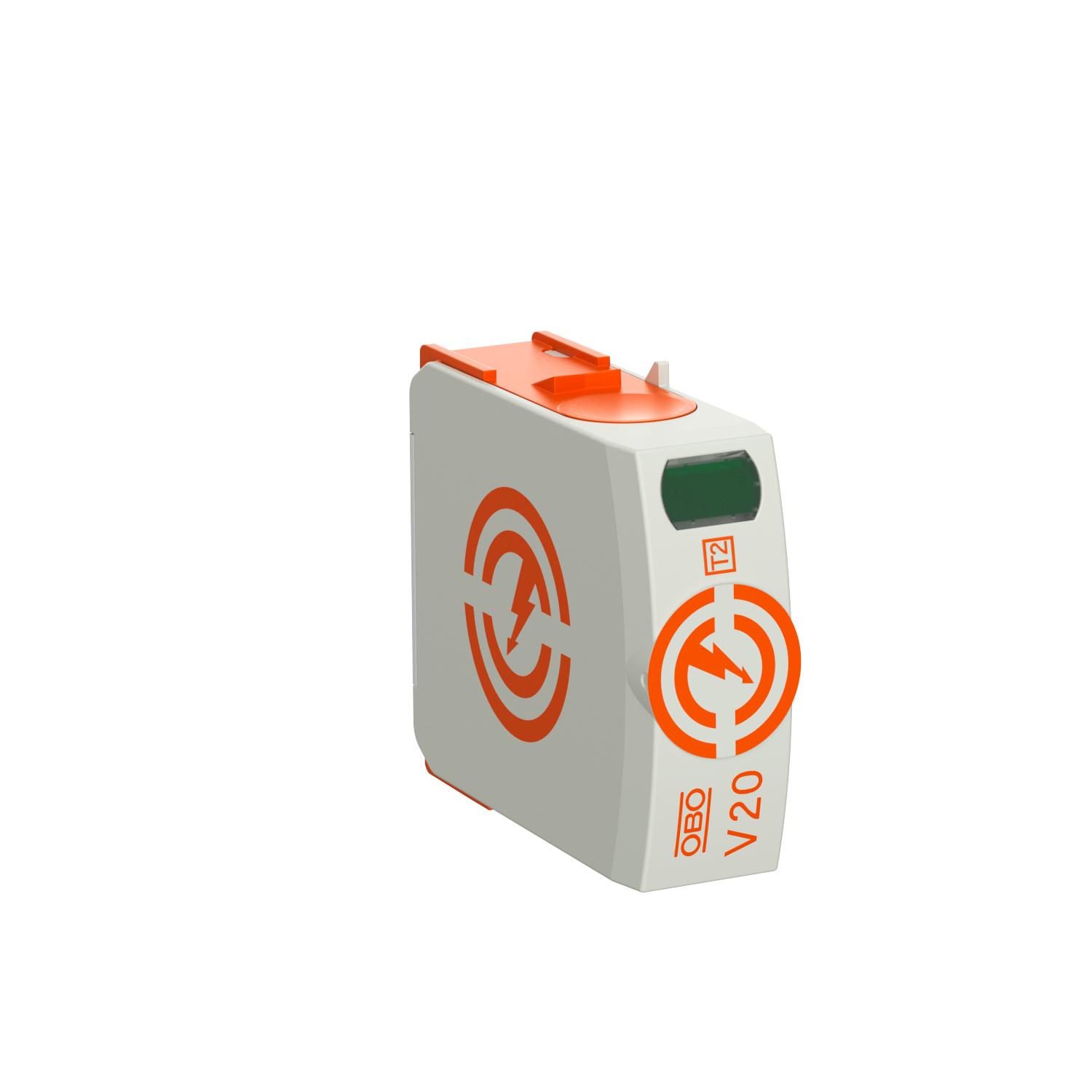

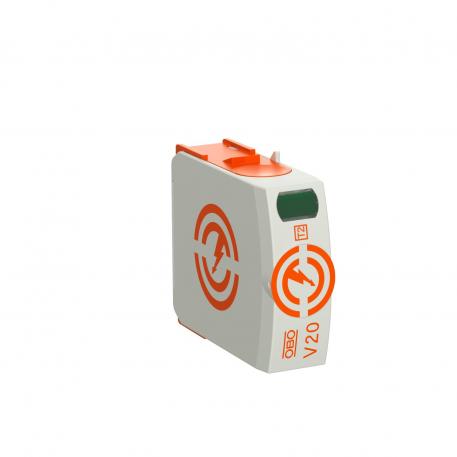

Augšējā daļa, pārsprieguma novadītājs, tips 2
• pārspriegumaizsardzības potenciālu izlīdzināšanai atb VDE 0100-443 (IEC 60364-4-44)
• novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus

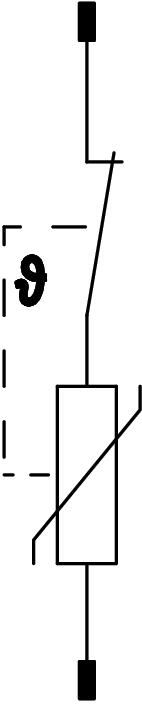

• modulāra iespraužama augšējā daļa ar dinamisku atdalītājbloku un optisku statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
- Tehniskie dati
-
Tehniskie dati

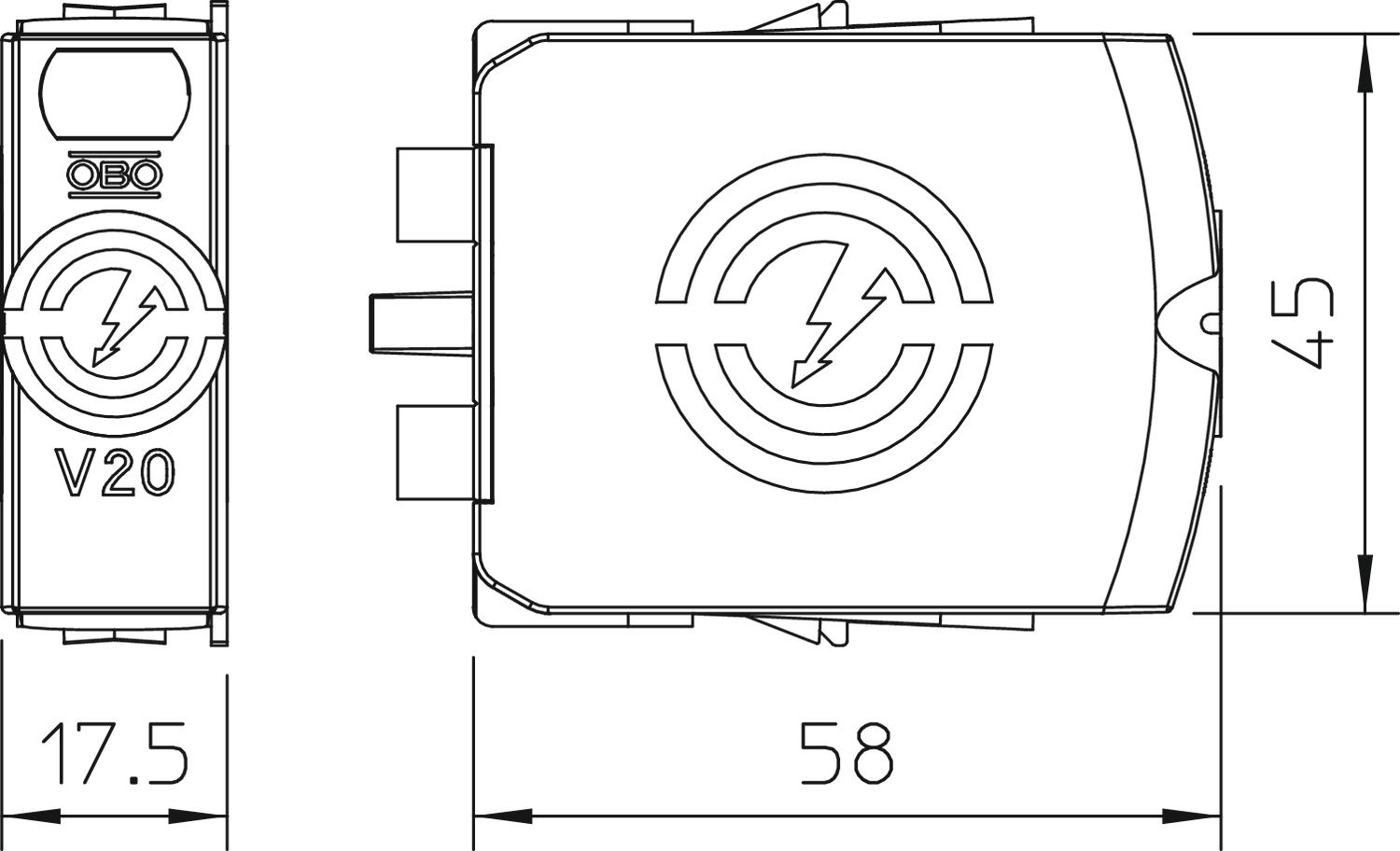

Aizsardzības veids IP20 Atļaujas VDE Augstākais ilgtermiņa spriegums AC 280 Augstākais pastāvīgais spriegums (L-N) 280 V Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Ierīces signalizācija optisks Integrēta aizsardzība pie ieejas nē Izmērs 280V Izpūtošs nē Izturīgs pret īssavienojumu jā Korpusa montāžas materiāli PA UL 94 V-0 Maksimālā impulsu strāva novadītājā (8/20 μs) 40 kA Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] 40 kA Montāžas veids uz pamatelementa Nominālā noplūdes strāva (8/20 µs) 20 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 20 kA Nominālais spriegums AC (50/60 Hz) 230 V Polu izpildījums 1 Polu skaits 1 SPD atb. EN 61643-11 Tips 2 SPD atb. IEC 61643-1 II klase Tālvadības signalizācija nē Tīkla tips citi Tipa 2 pārbaudes klase jā Izmēri
Minimālais attālums 1,5 mm Pieslēgšanas iespējas
Aizsardzības līmenis [L-N] ≤1,3 Atlikušais spriegums [L-N] @ 1 kA 0,8 kV Atlikušais spriegums [L-N] @ 5 kA 1 kV Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 50 kA eff SPD saskaņā ar UL 1449 4. tips - Visi tipi
- Lejupielādes
-
Datu lapa V20-0-280 / 5095364 , 0.35MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfKatalogs Überspannungsschutz , 28.42MB , pdfAtbilstības deklarācija V20-0-280 / 5095364 , 0.12MB , pdfREACH Atbilstības deklarācija V20-0-280 / 5095364 , 0.12MB , pdfRoHS Atbilstības deklarācija V20-0-280 / 5095364 , 0.13MB , pdfZīmes atļauja VDE atļauja V20 , 0.12MB , pdfZīmes atļauja UL sertifikāts V20 un V50 , 0.26MB , pdfZīmes atļauja ÖVE sertifikāts V20 sērija , 0.43MB , PDFMontāžas instrukcija Montage-instructie V20-...-280 , 0.07MB , pdf
