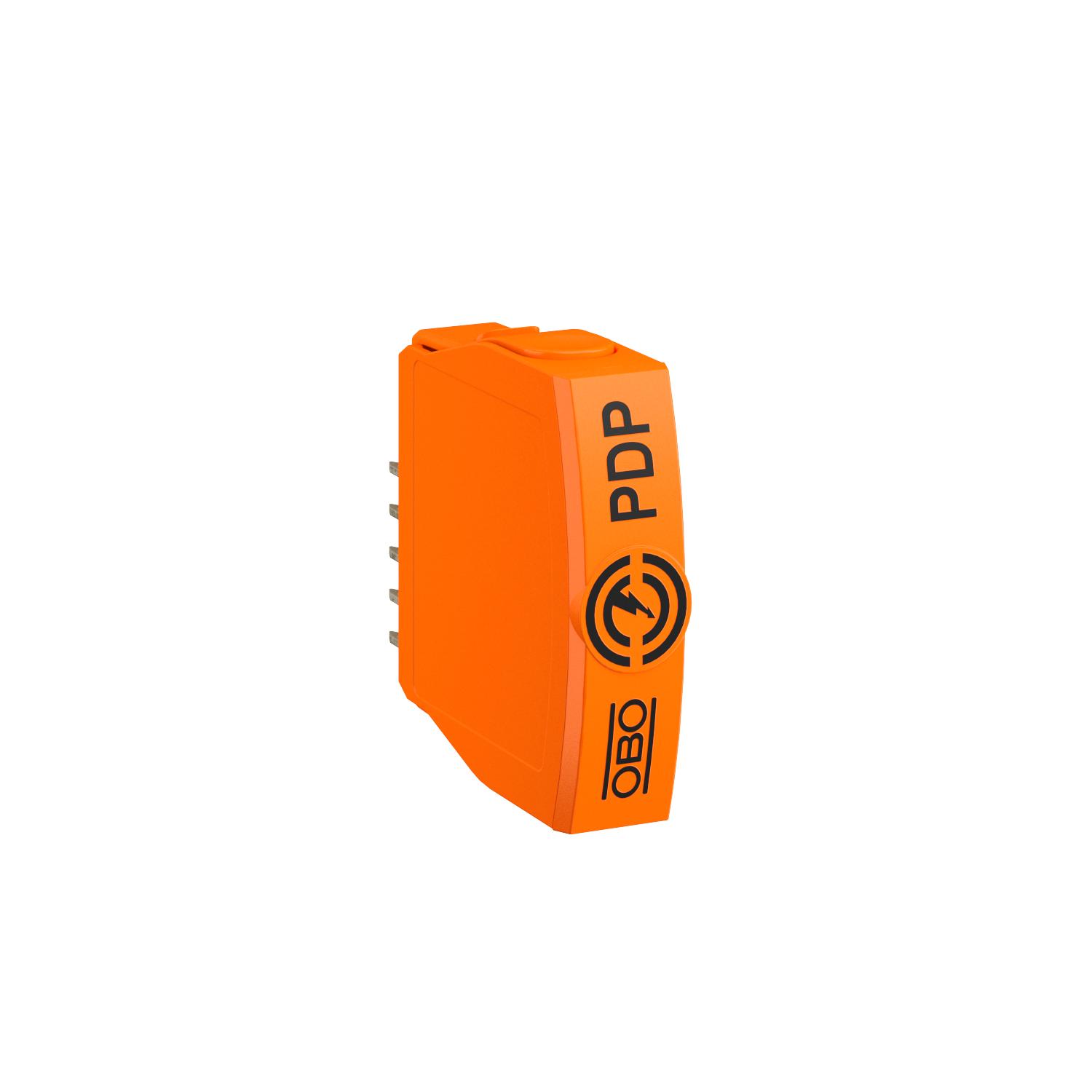

Augšējā daļa PDP, 2x2-polu
Preces Nr. 5080414 | EAN 4012196745906
- Produkta apraksts
-
Produkta aprakstsAugšējā daļa, plug-in datu aizsardzības tips 1+2/D1+C2, izmantošanai mērījumu, kontroles un automātizācijas iekārtās.
• Aizsardzības sierīce daudzvadu sistēmām
• Frekvenču diapozons līdz 100 MHz
• Platums 12,5 mm
Pielietojums: Universāla zibens un pārsprieguma aizsardzība datu pārraides ierīcēm MCR tehnoloģijās.
-
- Tehniskie dati
-
Tehniskie dati

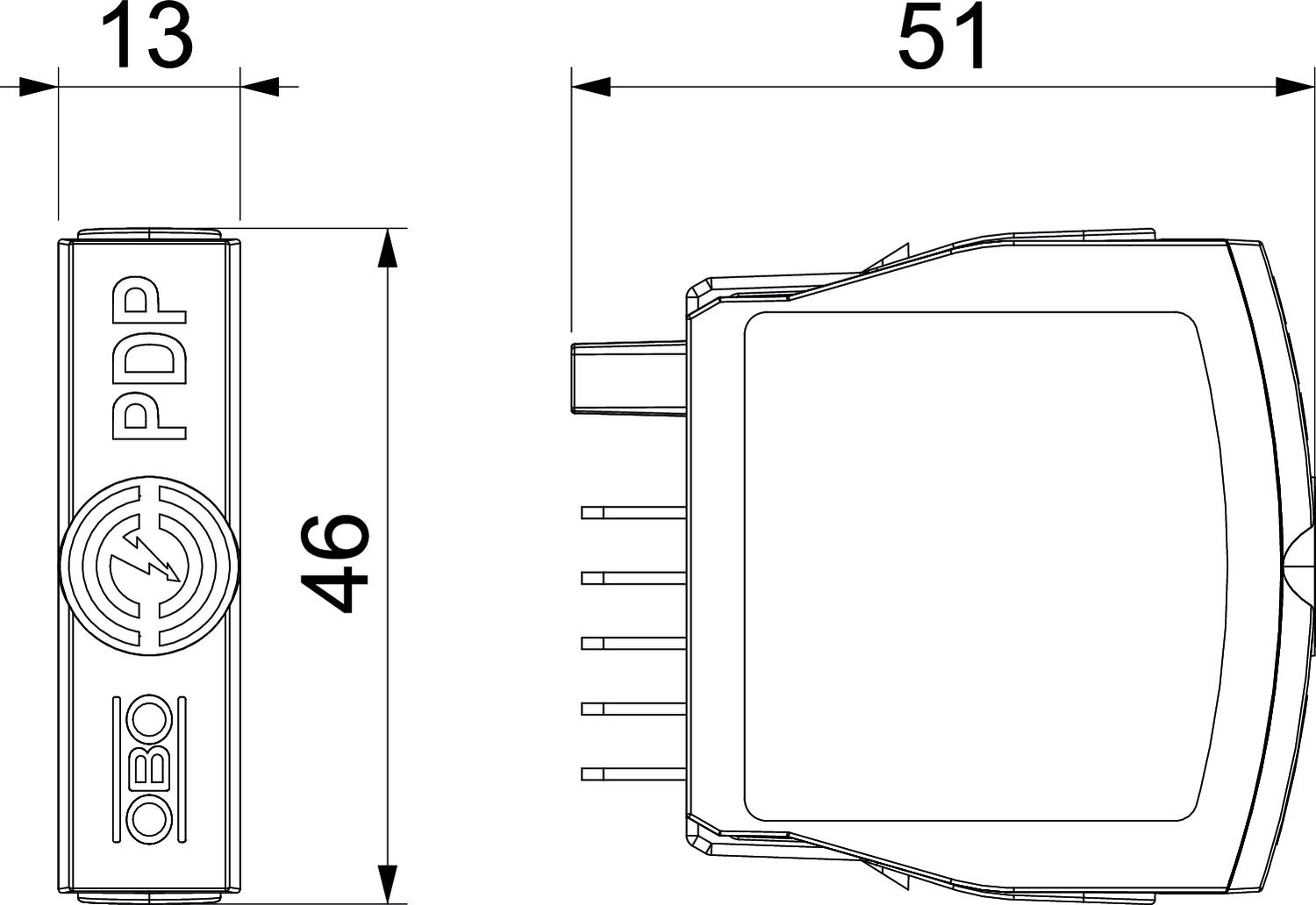

Aizsardzības līmenis dzīsla–dzīsla 150 V Aizsardzības veids IP20 Augstākais ilgtermiņa spriegums AC 21 V Augstākais ilgtermiņa spriegums DC 30 V Augstums 46 mm Ekrāna pieslēgums jā Ekranējums tieši Gareniskā pretestība 1.2 ± 5% Garums 51 mm Ieejas / izejas montāža Skrūvējamas spailes Ierīces signalizācija nav Ievietotā slāpēšana (Insertion loss) ≤3 dB Impulsstrāva 2,5 kA Impulsu strāvas caurlaidība, stieple-stieple 10 kV / 5 kA Impulsu strāvas caurlaidība, stieple–zeme 10 kV / 5 kA Izmantošanas temperatūras diapazons maks. 80 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 24V Kapacitāte (dzīsla-dzīsla) ≤30 pF Kapacitāte (dzīsla-zemējums) ≤30 pF Kategorie 1. + 2. tips/D1 + C2 Kopējā impulsu strāva novadītājā (10/350) 2,5 kA Kopējā impulsu strāva novadītājā (8/20) 20 kA LPZ 0→2 Nominālā noplūdes strāva (8/20 µs) 10 kA Nominālā noslogojuma strāva, AC 0,425 A Nominālā noslogojuma strāva, DC 0,6 A Nominālā zibensizlādes strāva In aiz C2 (kopā) 20 kA Pārbaudes standarts IEC 61643-21 Pieslēguma diametrs, elastīgs maks. 1,5 mm² Pieslēguma diametrs, elastīgs min. 0,14 mm² Pieslēguma diametrs, vairākdzīslu maks. 2,5 mm² Pieslēguma diametrs, vairākdzīslu min. 0,14 mm² Platums 13 mm Robežfrekvence 100 MHz SPD atb. I + II klase/D1 + C2 SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Spraudsistēma Spaile Stacionārā pieslēguma šķērsgriezums maks. 2,5 mm² Stacionārā pieslēguma šķērsgriezums min. 0,14 mm² Virknes pretestība katrai stieplei 1,2 Ω ± 5% Zemējums ar: Pieslēguma vads / U profila sliede - Visi tipi
- Lejupielādes
-
Datu lapa PDP-P-2x2-24 / 5080414 , 0.30MB , pdfKatalogs Überspannungsschutz , 28.42MB , pdfES Atbilstības deklarācija PDP-P-2x2-24 / 5080414 , 0.13MB , pdfIzvēles ceļvedis Izvēles ceļvedis pārspriegumaizsardzībai , 2.00MB , pdf
