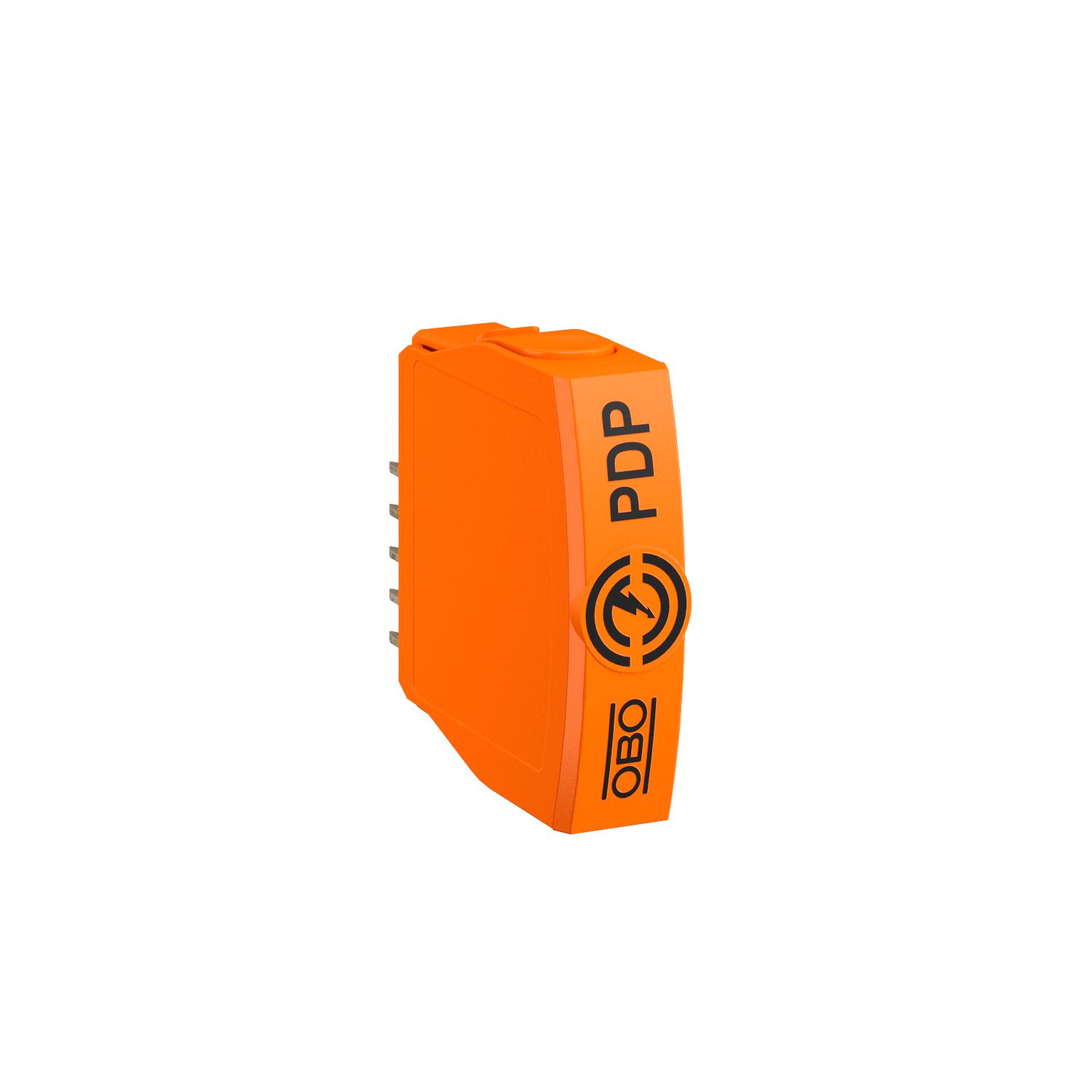

Augšējā daļa PDP, 2x2-polu

Preces Nr. 5080412 | EAN 4012196745890

Spaile
Produkta apraksts
Produkta apraksts
Augšējā daļa, plug-in datu aizsardzības tips 1+2/D1+C2, izmantošanai mērījumu, kontroles un automātizācijas iekārtās.

• Aizsardzības sierīce daudzvadu sistēmām
• Frekvenču diapozons līdz 100 MHz
• Platums 12,5 mm

Pielietojums: Universāla zibens un pārsprieguma aizsardzība datu pārraides ierīcēm MCR tehnoloģijās.
  • 5 gadu garantija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Mērīšanas, vadības un regulēšanas iekārtas
  • Pāreja no LPZ 0 līdz 2
  • Installation electrotechnical expertise
Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla 130 V
Aizsardzības veids IP20
Augstākais ilgtermiņa spriegums AC 12 V
Augstākais ilgtermiņa spriegums DC 16 V

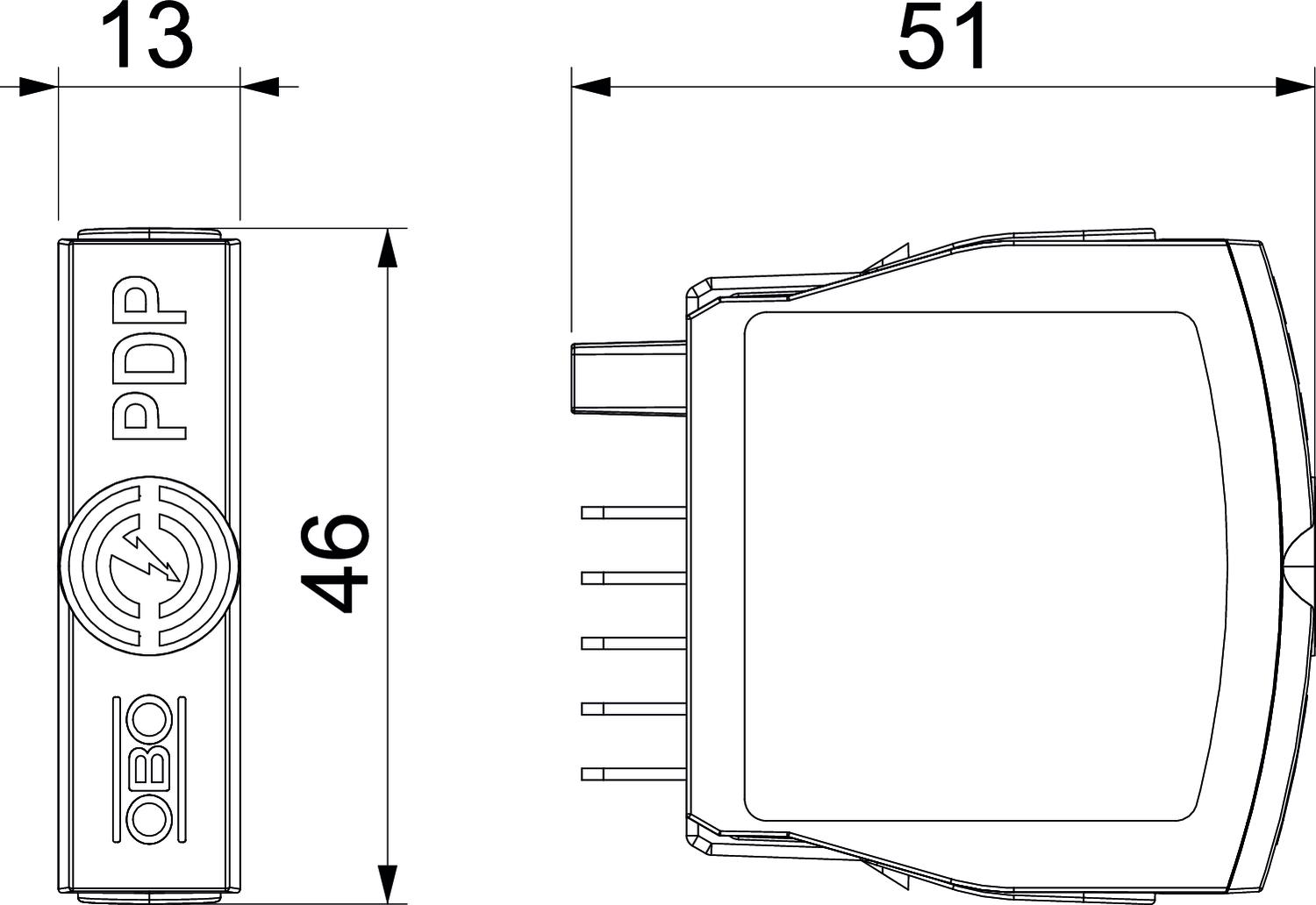

Augstums 46 mm
Ekrāna pieslēgums
Ekranējums tieši
Gareniskā pretestība 1.2 ± 5%
Garums 51 mm
Ieejas / izejas montāža Skrūvējamas spailes
Ierīces signalizācija nav
Ievietotā slāpēšana (Insertion loss) ≤3 dB
Impulsstrāva 2,5 kA
Impulsu strāvas caurlaidība, stieple-stieple 10 kV / 5 kA
Impulsu strāvas caurlaidība, stieple–zeme 10 kV / 5 kA
Izmantošanas temperatūras diapazons maks. 80 °C
Izmantošanas temperatūras diapazons min. -40 °C
Izmērs 12V
Kapacitāte (dzīsla-dzīsla) ≤30 pF
Kapacitāte (dzīsla-zemējums) ≤30 pF
Kategorie 1. + 2. tips/D1 + C2
Kopējā impulsu strāva novadītājā (10/350) 2,5 kA
Kopējā impulsu strāva novadītājā (8/20) 20 kA
LPZ 0→2
Nominālā noplūdes strāva (8/20 µs) 10 kA
Nominālā noslogojuma strāva, AC 0,425 A
Nominālā noslogojuma strāva, DC 0,6 A
Nominālā zibensizlādes strāva In aiz C2 (kopā) 20 kA
Pārbaudes standarts IEC 61643-21
Pieslēguma diametrs, elastīgs maks. 1,5 mm²
Pieslēguma diametrs, elastīgs min. 0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks. 2,5 mm²
Pieslēguma diametrs, vairākdzīslu min. 0,14 mm²
Platums 13 mm
Robežfrekvence 100 MHz
SPD atb. I + II klase/D1 + C2
SPD atb. EN 61643-11 Tips 1+2
SPD atb. IEC 61643-1 I+II klase
Spraudsistēma Spaile
Stacionārā pieslēguma šķērsgriezums maks. 2,5 mm²
Stacionārā pieslēguma šķērsgriezums min. 0,14 mm²
Virknes pretestība katrai stieplei 1,2 Ω ± 5%
Zemējums ar: Pieslēguma vads / U profila sliede
Visi tipi

Visi tipi

Tips Augstākais ilgtermiņa spriegums AC Augstākais ilgtermiņa spriegums DC Spraudsistēma Preces Nr. Daudzums mazākā pārd. vien.
PDP-P-2x2-5 4,2 V 6 V Spaile 5080410
1 Gabals
PDP-P-2x2-12 12 V 16 V Spaile 5080412
1 Gabals
PDP-P-2x2-24 21 V 30 V Spaile 5080414
1 Gabals
PDP-P-2x2-48 37 V 52 V Spaile 5080416
1 Gabals
