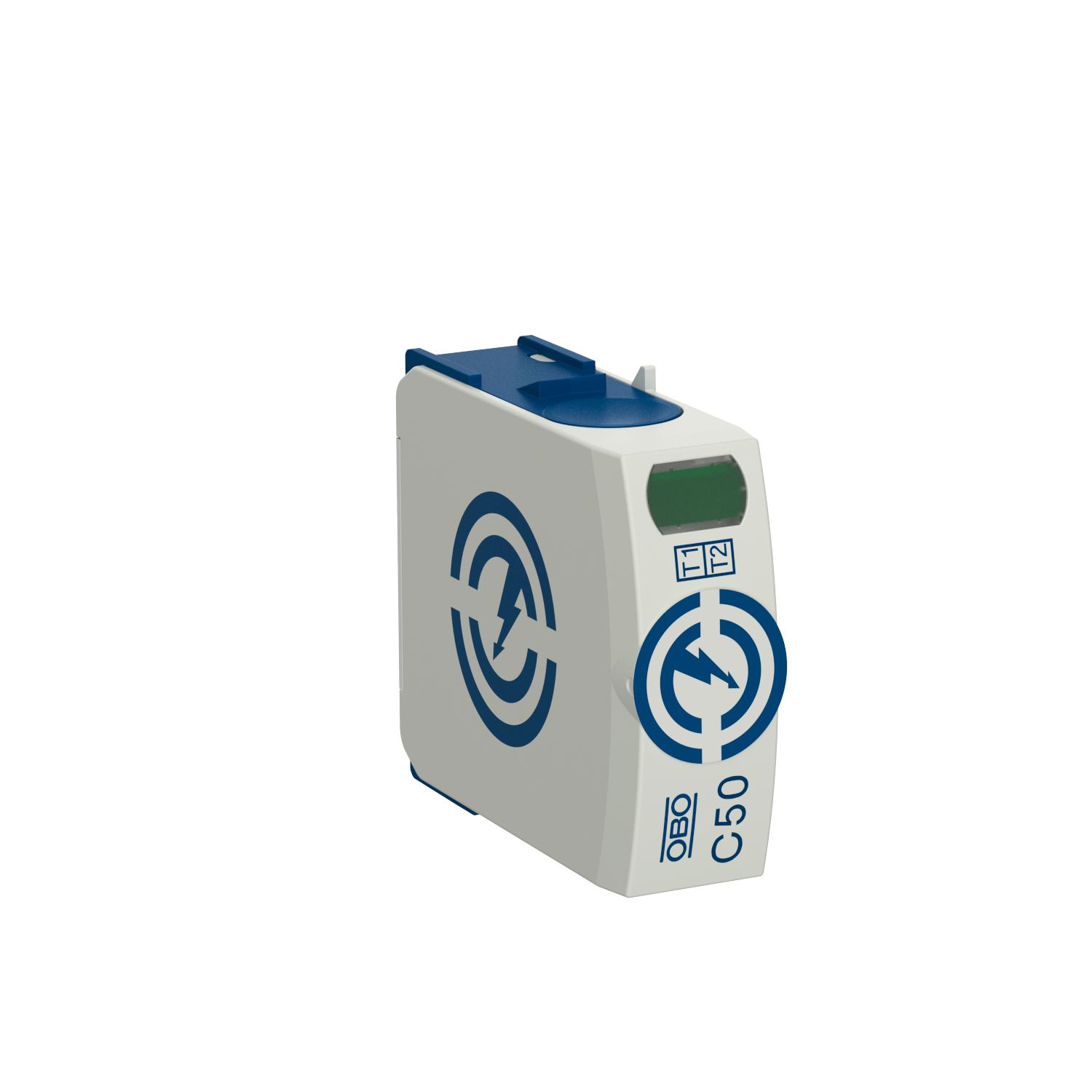

Augšējā daļa NPE – C50
Preces Nr. 5095609 | EAN 4012196337620
- Produkta apraksts
-
Produkta aprakstsAugšējās daļas NPE, zibensstrāvas kombinētais novadītājs, tips 1+2
• Zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas caurlaides spēja līdz 50 kA (10/350) kopā
• Modulārs, iespraužams novadītājs ar dinamisku atdalošo iekārtu un optisko statusa indikatoru
• Aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• Plastmasa atb. UL 94 V-0
* Pilns komplekts = augšējā un apakšējā daļa
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP20 Atļaujas VDE Augstākais ilgtermiņa spriegums AC 255 V Ekspluatācijas temperatūra maks. 80 °C Ekspluatācijas temperatūra min. -40 °C Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 2 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 1,5 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) min. 16 AWG Griezes moments 4 Nm Ierīces signalizācija optisks Integrēta aizsardzība pie ieejas nē Izmērs 255V Izpūtošs nē Korpusa montāžas materiāli PA UL 94 V-0 Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] 80 kA Minimālais attālums 1,5 mm Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 30 kA Nominālā noplūdes strāva (8/20 µs) [N-PE] 50 kA Polu izpildījums N/PE Polu skaits 1 Sekundārās strāvas dzēšanas spēja (ef) [N-PE] 0,1 kA SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase SPD saskaņā ar UL 1449 4. tips Tālvadības signalizācija nē Tīkla tips TN-C-S jā Tīkla tips TN-S jā Tīkla tips TT jā TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms 1200 V Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 16 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 1,5 mm² Zibens impulsa strāva (10/350) [kopējā] 50 kA Zibens impulsa strāva (10/350 μs) 50 kA - Visi tipi
