Atsperpaplāksne 18,1 | 3 | M10

morepic-1

morepic-2

Atsperpaplāksne

Preces Nr. 3405109 | EAN 4012195302414

Preces Nr. / Tips

Izmērs D, min.

Izmērs H

Vītne

Produkta apraksts

Produkta apraksts

Atsperpaplāksne M10

Tehniskie dati

Tehniskie dati

Ārējais diametrs	18,1 mm
Augstums	3 mm
Biezums	3 mm
Diametrs	18,1 mm
Iekšējais diametrs	0,41 mm
Izmērs	M10
Izmērs d	10,5 mm
Izmērs d maks.	18,1 mm

Izmērs D, min.	18,1 mm
Izmērs H	3 mm
Loksnes biezums	0,12 in
Materiāls	Tērauds
Sprostpaplāksnes versija	viļņots
Virsma	galvaniski cinkota
Vītne	M10

Visi tipi

Visi tipi

Tips	Izmērs D, min.	Izmērs H	Vītne	Preces Nr.	Daudzums	mazākā pārd. vien.
LWS M6 G	11,8 mm	2,1 mm	M6	3405060	Gabals	100 Gabals
LWS M8 G	14,8 mm	2,6 mm	M8	3405087	Gabals	100 Gabals
LWS M10 G	18,1 mm	3 mm	M10	3405109	Gabals	100 Gabals
LWS M12 G	21,1 mm	3,5 mm	M12	3405125	Gabals	100 Gabals

Lejupielādes

Datu lapa LWS M10 G / 3405109 , 0.11MB , pdf

Katalogs Fastening materials , 19.78MB , pdf

ES Atbilstības deklarācija LWS M10 G / 3405109 , 0.05MB , pdf

Lejupielāde

Produkta zīmējums LWS M10 G / 3405109, 12.82 kB, jpg

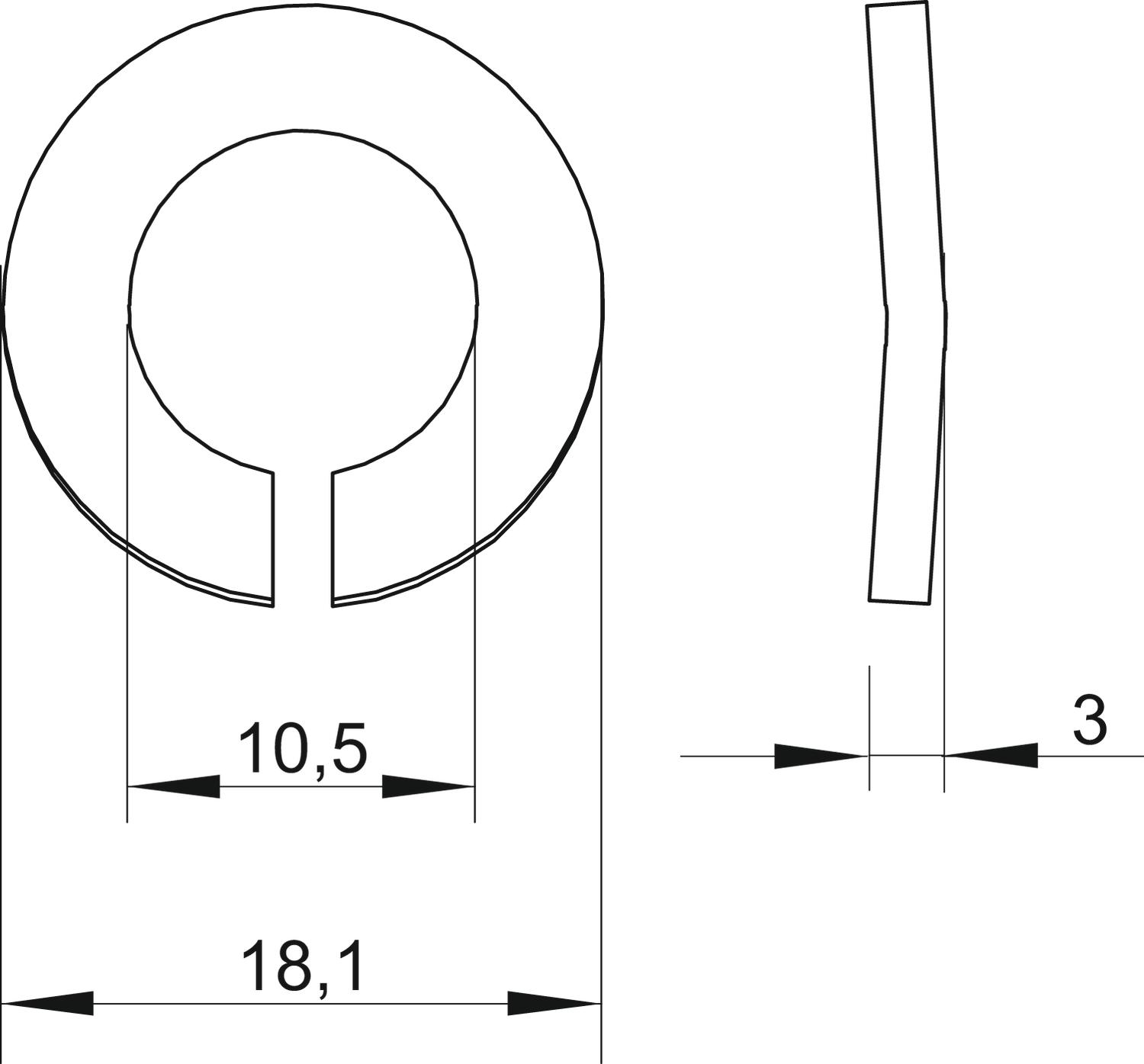

Dimensiju zīmējums LWS M10 G / 3405109, 65.72 kB, jpg

LWS M10 G / 3405109

3405109_KSTP1.stp, 21.96 kB
