Alumīnija uzmava ar vītni 28 | 25 | M25x1,5

morepic-1

morepic-2

Alumīnija uzmava ar vītni

Preces Nr. 2046054 | EAN 4012195926276

Preces Nr. / Tips

Izmērs D

Izmērs d

Vītne

Produkta apraksts

Produkta apraksts

Piederums: cauruļu savienošanas uzmava ar vītni atb. DIN EN 60423, savienojumam starp elektroinstalācijas caurulēm un 90° līkumiem.

Tehniskie dati

Tehniskie dati

Ar apskates atveri un vāku	nē
caurules diametram	25 mm
Divdaļīgs	nē
Garums	45 mm
Izmantošanas temperatūras diapazons maks.	250 °C
Izmantošanas temperatūras diapazons min.	-45 °C
Izmērs	M25x1,5
Izmērs d	25 mm
Izmērs D	28 mm
Izmērs L	45 mm

Izmērs m (mm)	M25
Izmērs t	2,5 mm
Izpildījums	Vītne
Lielums	25
Materiāls	Alumīnijs
Nesatur halogēnus	nē
Pulēta virsma	nē
Virsma matēta	nē
Vītne	M25x1,5

Visi tipi

Visi tipi

Tips	Izmērs D	Izmērs d	Vītne	Preces Nr.	Daudzums	mazākā pārd. vien.
SVM16W ALU	18,5 mm	16 mm	M16x1,5	2046052	Gabals	50 Gabals
SVM20W ALU	22,5 mm	20 mm	M20x1,5	2046053	Gabals	50 Gabals
SVM25W ALU	28 mm	25 mm	M25x1,5	2046054	Gabals	50 Gabals
SVM32W ALU	35 mm	32 mm	M32x1,5	2046055	Gabals	50 Gabals
SVM40W ALU	43,5 mm	40 mm	M40x1,5	2046056	Gabals	20 Gabals
SVM50W ALU	53,5 mm	50 mm	M50x1,5	2046057	Gabals	20 Gabals
SVM63W ALU	66,5 mm	63 mm	M63x1,5	2046058	Gabals	20 Gabals

Lejupielādes

Datu lapa SVM25W ALU / 2046054 , 0.18MB , pdf

Katalogs Connection and routing systems , 40.76MB , pdf

ES Atbilstības deklarācija SVM25W ALU / 2046054 , 0.06MB , pdf

Lejupielāde

REACH Atbilstības deklarācija SVM25W ALU / 2046054 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija SVM25W ALU / 2046054 , 0.12MB , pdf

Lejupielāde

Zīmes atļauja VDE atļauja, elektroinstalācijas cauruļu sistēma, nekustīga, S..W ALU , 0.17MB , pdf

Lejupielāde

Zīmes atļauja VDE atļauja, elektroinstalācijas cauruļu sistēma, nekustīga, SM..W ALU , 0.17MB , pdf

Lejupielāde

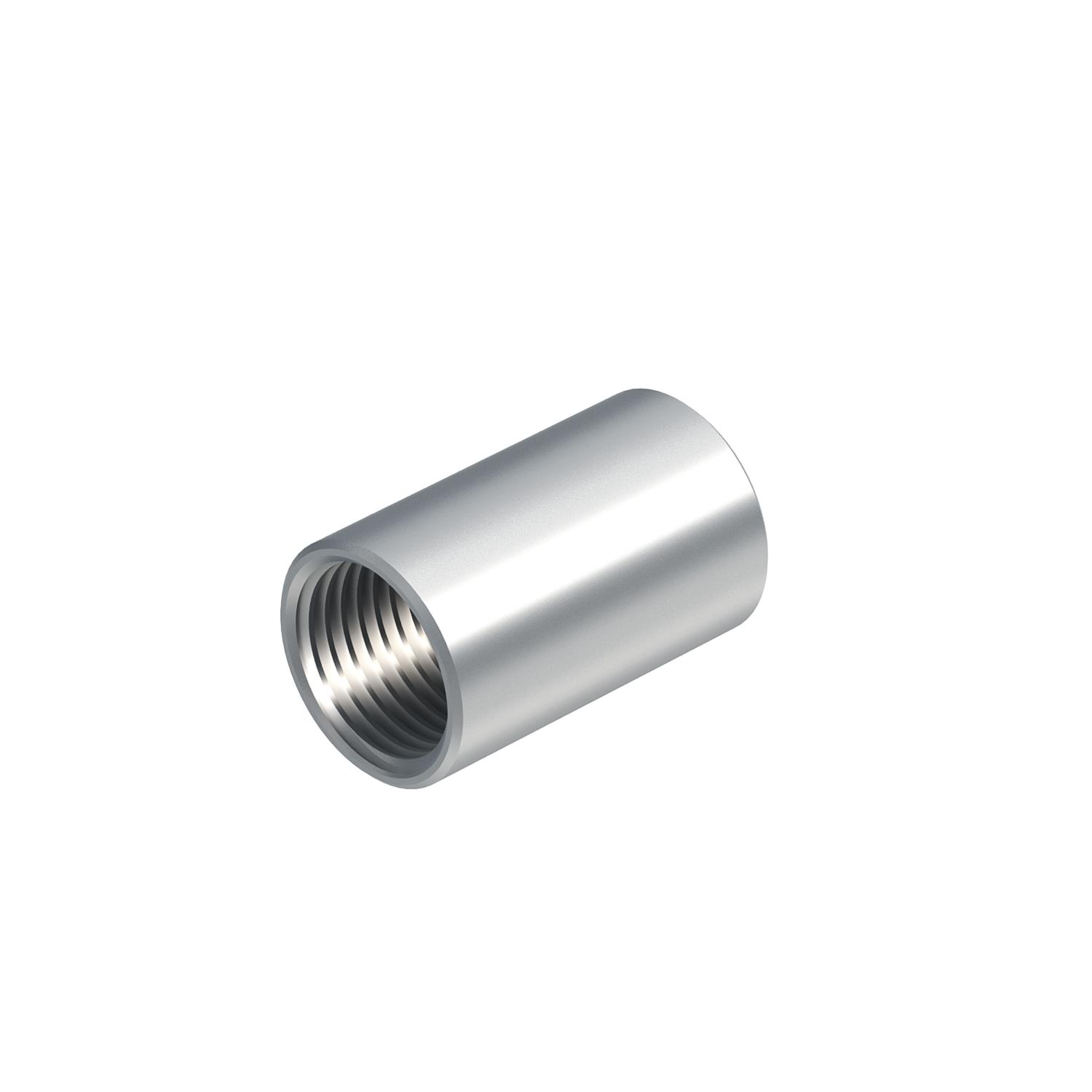

Produkta zīmējums SVM25W ALU / 2046054, 37.93 kB, jpg

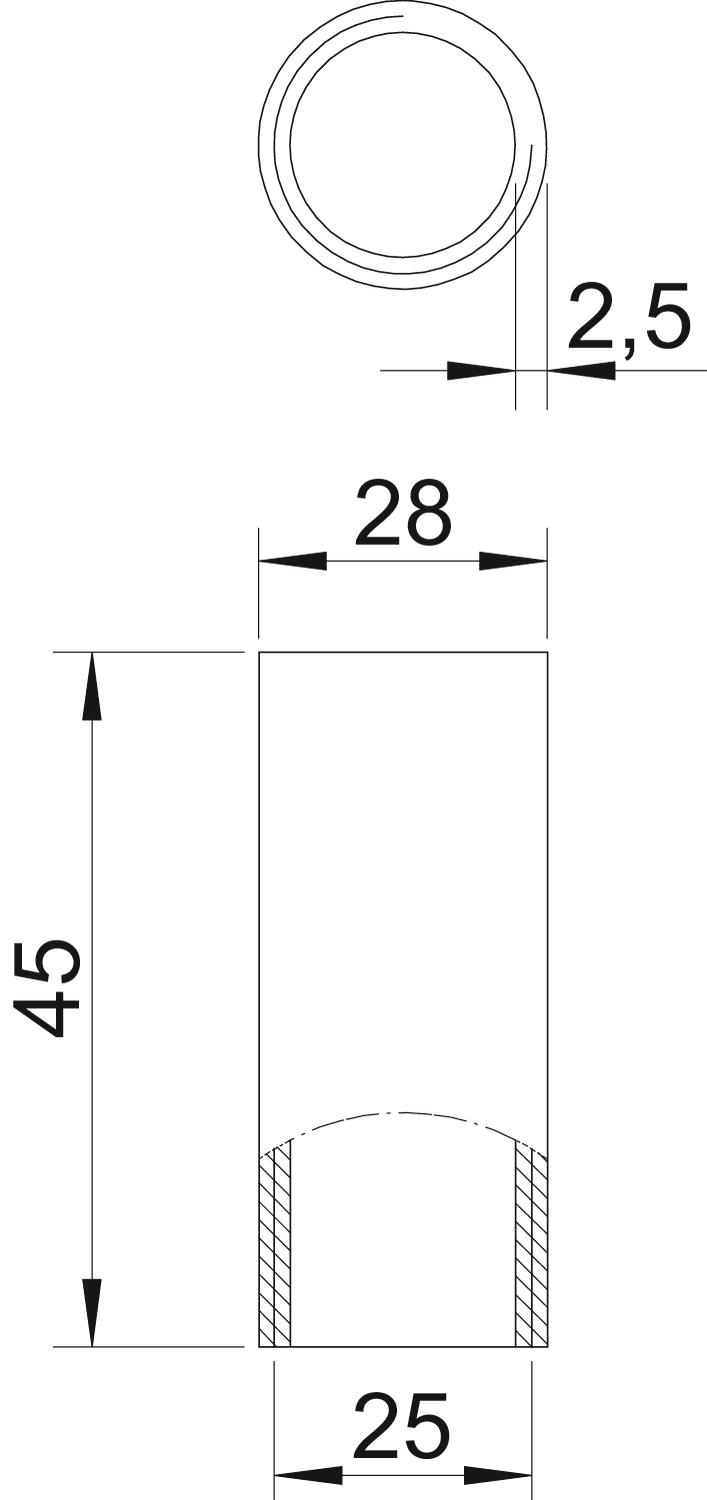

Dimensiju zīmējums SVM25W ALU / 2046054, 44.11 kB, jpg

SVM25W ALU / 2046054
