Alumīnija caurules līkums, bez vītnes

Preces Nr. 2046018 | EAN 4012195925972

Preces Nr. / Tips

caurules nominālajam diametram

Produkta apraksts

Produkta apraksts

90° līkums bez atbilstošas formas uzmavām, elektroinstalācijas caurulēm atb. EN 61386-1. Ar gludu iekšpusi.

Tehniskie dati

Tehniskie dati

Ar apskates atveri un vāku	nē
Ar uzmavu	jā
caurules nominālajam diametram	63 mm
Divdaļīgs	nē
Elastīgs	nē
Izmantošanas temperatūras diapazons maks.	250 °C
Izmantošanas temperatūras diapazons min.	-45 °C
Izmērs	Ø63mm
Izmērs A	135 mm
Izmērs B	425 mm
Izmērs D	63 mm

Izmērs l	70 mm
Izmērs m (mm)	M63
Izmērs R	225 mm
Izmērs t	1,7 mm
Izpildījums	Spraud-
Līkuma leņķis	90 °
Materiāls	Alumīnijs
Nesatur halogēnus	nē
Pulēta virsma	nē
Virsma matēta	nē

Visi tipi

Visi tipi

Tips	caurules nominālajam diametram	Preces Nr.	Daudzums	mazākā pārd. vien.
SB16W ALU	16 mm	2046012	Gabals	15 Gabals
SB20W ALU	20 mm	2046013	Gabals	25 Gabals
SB25W ALU	25 mm	2046014	Gabals	25 Gabals
SB32W ALU	32 mm	2046015	Gabals	20 Gabals
SB40W ALU	40 mm	2046016	Gabals	15 Gabals
SB50W ALU	50 mm	2046017	Gabals	5 Gabals
SB63W ALU	63 mm	2046018	Gabals	3 Gabals

Lejupielādes

Datu lapa SB63W ALU / 2046018 , 0.16MB , pdf

Katalogs Connection and routing systems , 40.76MB , pdf

REACH Atbilstības deklarācija SB63W ALU / 2046018 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija SB63W ALU / 2046018 , 0.12MB , pdf

Lejupielāde

Zīmes atļauja VDE atļauja, elektroinstalācijas cauruļu sistēma, nekustīga, S..W ALU , 0.17MB , pdf

Lejupielāde

Zīmes atļauja VDE atļauja, elektroinstalācijas cauruļu sistēma, nekustīga, SM..W ALU , 0.17MB , pdf

Lejupielāde

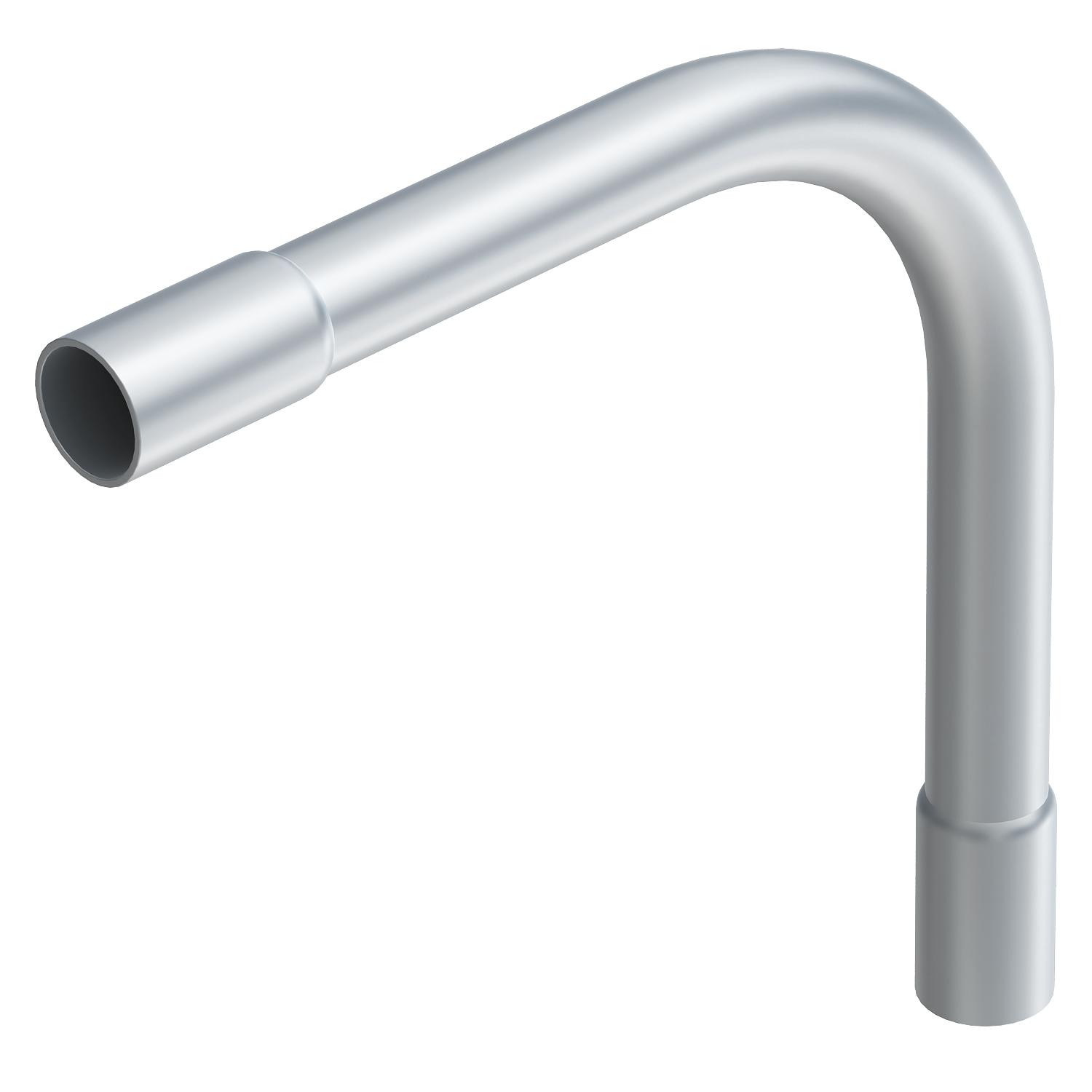

Produkta zīmējums SB63W ALU / 2046018, 43.88 kB, jpg

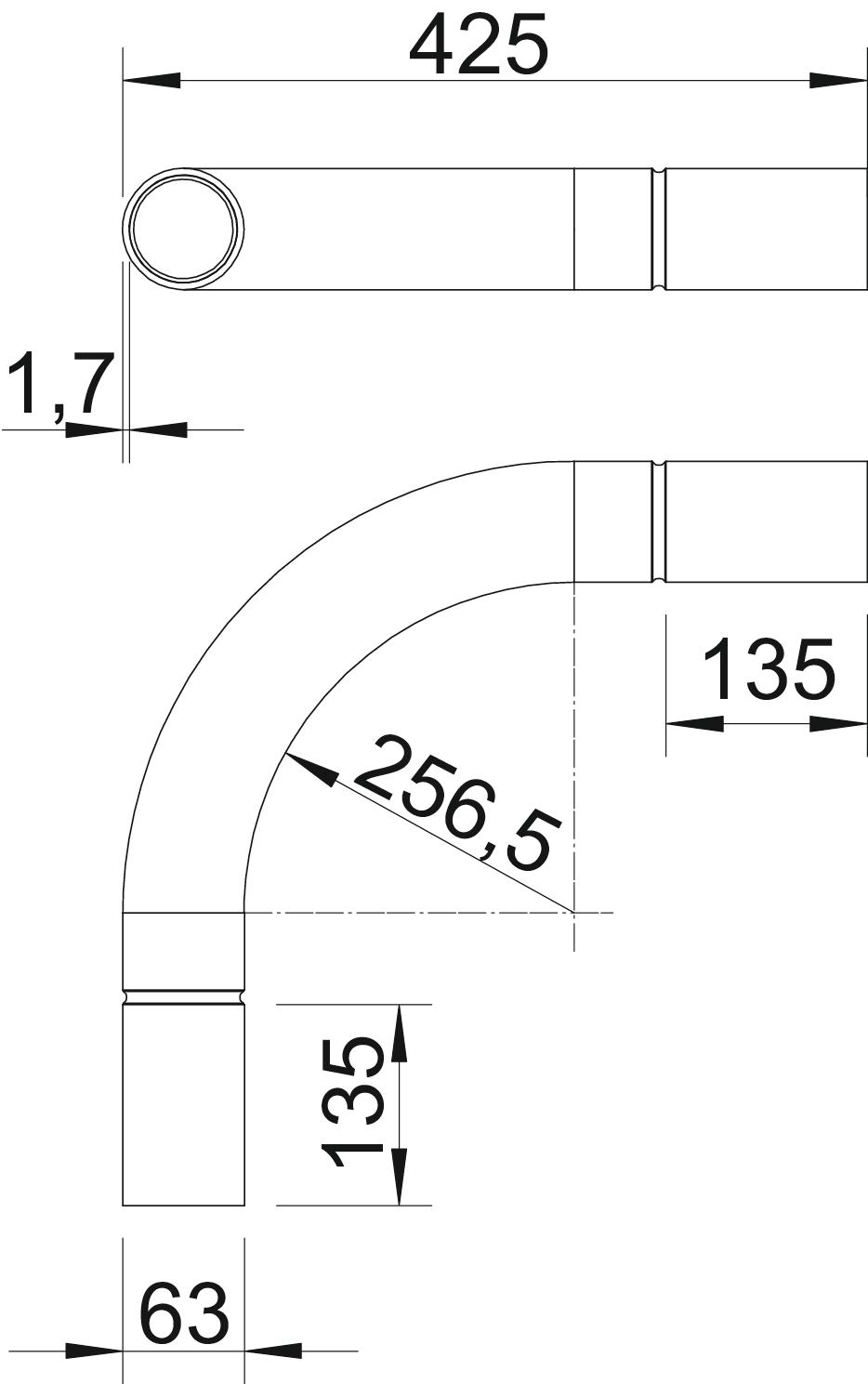

Dimensiju zīmējums SB63W ALU / 2046018, 57.10 kB, jpg

SB63W ALU / 2046018
