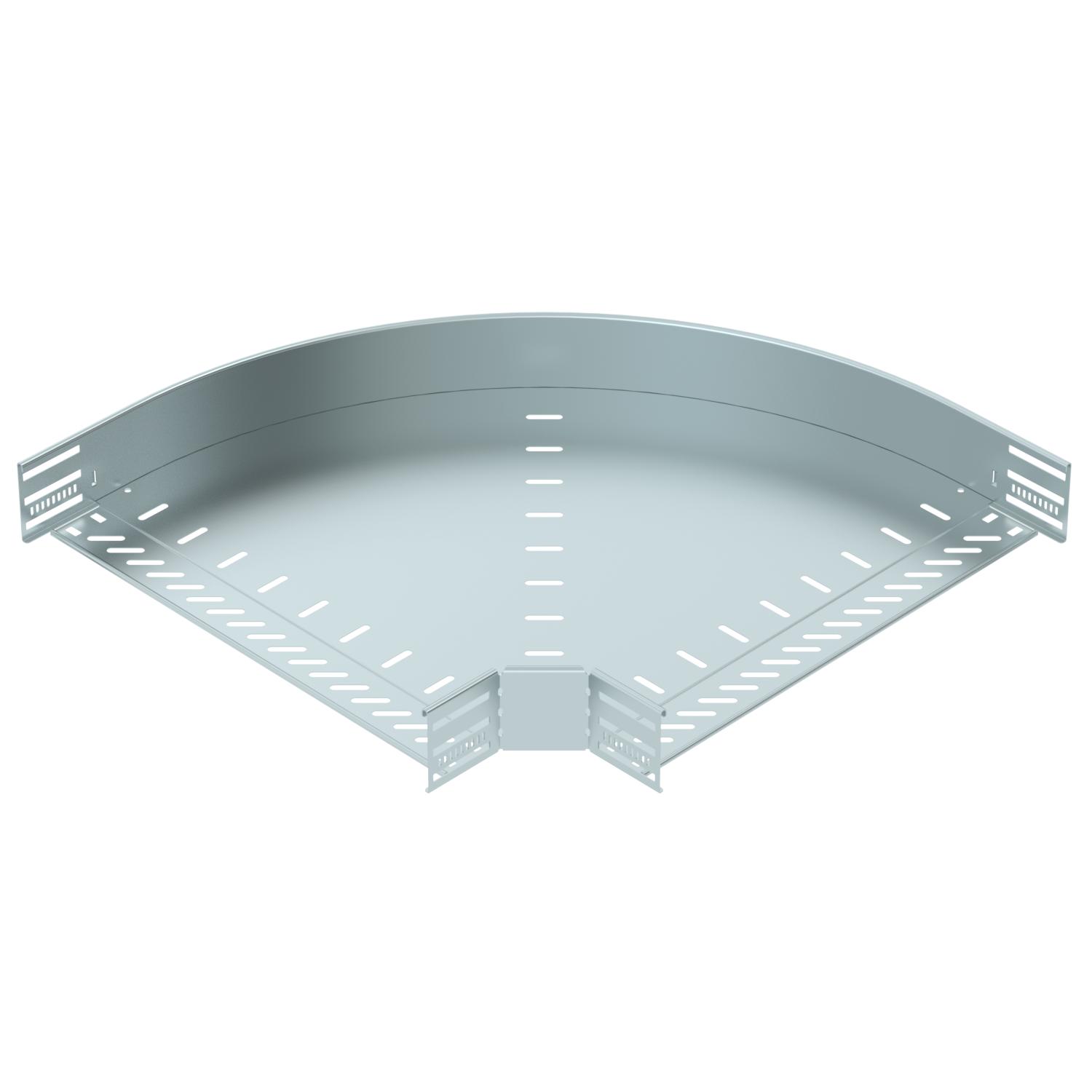

90° līkums 85 FS
Preces Nr. 6036709 | EAN 4012197343507
- Produkta apraksts
-
Produkta aprakstsSavienojums horizontāla atzara izveidošanai, sānu augstums 85 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Augstums 85 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Ieteiktais skrūvju skaits 20 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 85x500 Izmērs B 500 mm Izmērs R 50 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids Līkums, nekustīgs Krāsa cinks Līkums (leņķis) 90° Loksnes biezums 1 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 1 mm Platums 500 mm Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots Virziena maiņa horizontāls - Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks 90° līkumam FS
RBD 90 500 FS 6036910 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Montāžas instrukcija Latchable Magic cable tray systems , 11.60MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
