Kombinētais apkures un elektrības grīdlīstes kanāls RAUDUO
Divi vienā: droša atjaunošanas ideja
Kombinētais elektro un apkures kanāls RAUDUO ir atjaunošanas ideja drošai un standartam atbilstošai elektro un apkures vadu izvietošanai vienā kopīgā grīdlīstes kanālā. Termobuferis nodrošina funkcijām atbilstošu un pārbaudītu siltumizolāciju. RAUDUO elektrokanāls un apkures kanāls ir pieejami krāsās: RAL 9001 krēmbalta un RAL 9010 tīri balta.
Grīdlīstes kanāls ar pārbaudītu kvalitāti
RAUDUO kanāls ir pārbaudīts saskaņā ar VDE informācijas pārbaudi attiecībā uz temperatūras režīmu (DIN VDE 0298, 4. daļu). VDE pārbaudes ziņojums apstiprina, ka pat pie augstām turpgaitas temperatūrām apkures caurulēs temperatūras instalācijas zonās elektriskajiem kabeļiem un vadiem paliek zem 30°C un tādējādi normālas strāvas slodzes gadījumā nerodas problēmas. Arī temperatūras režīms pie iezemēto četrvietīgo kontaktligzdu savienošanas apskavām ierīču kārbā ir pārbaudīts saskaņā ar DIN VDE 0260, 4.4.1., un tas nav kritisks. Atbilstošo VDE ziņojumam nav nepieciešama nekāda elektrotīkla pielāgošana. Tiek izvietoti parastie NYM vadi, tādējādi nav nepieciešami speciāli risinājumi vai speciāli materiāli.
Papildus kombinētais elektrības un apkures kanāls ir pārbaudīts saskaņā ar VDE DIN en 50085-1 un VDE DIN EN 50085-2-1.

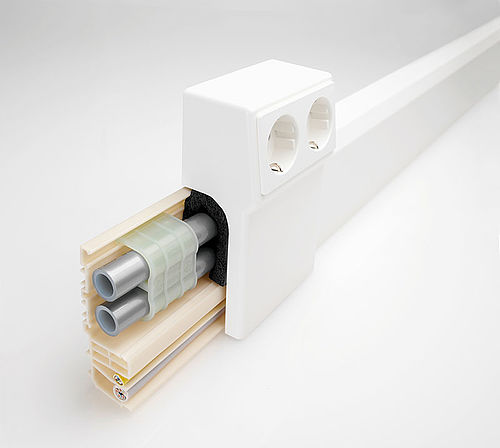

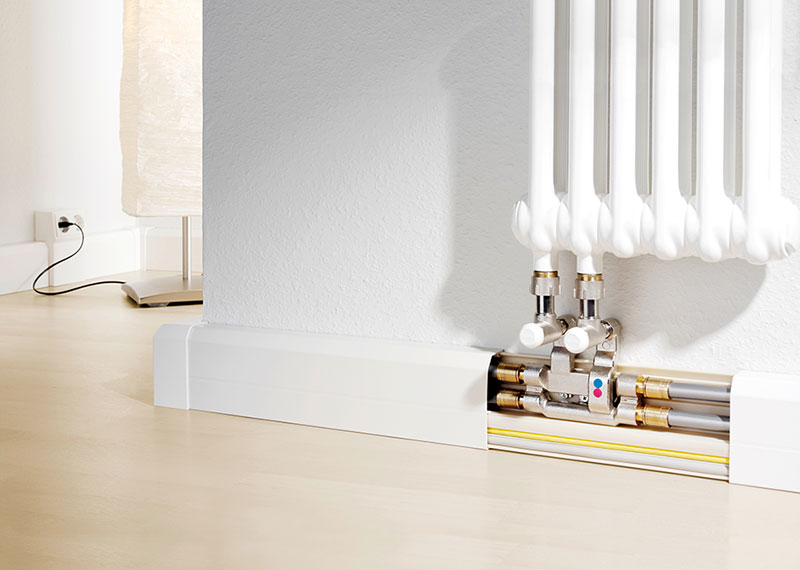

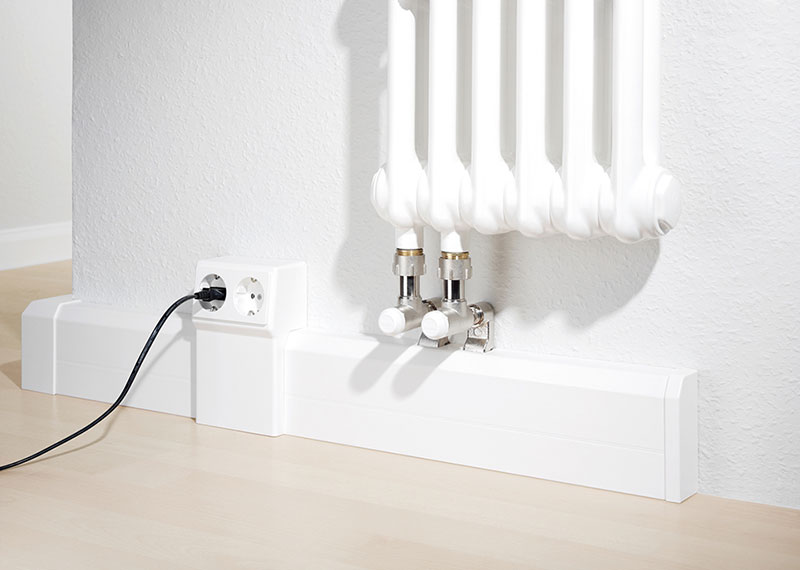

Apkures cauruļu un elektrības kabeļu izvietošana vienā kājlīstes kanālā

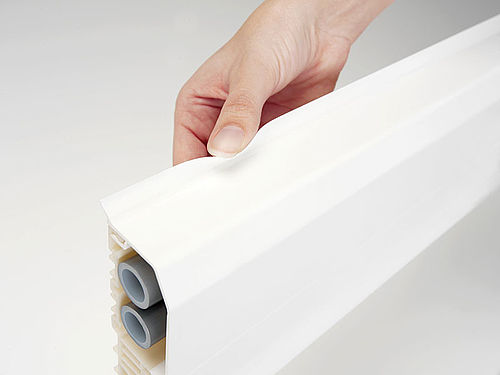

Pateicoties gudrajam divi vienā risinājumam, apkures caurules un elektrības kabeļi vienkārši tiek izvietoti kopīgā kanāla apakšējā daļā. Perforētā pamatne ar papildus gareniem izgriezumiem kanāla apakšējā daļā atvieglo montāžu.
Ierīču kārbas pēc moduļu principa var iemontēt jebkurā vietā kanālos.
Kanāla augšējā daļa ar vecām ēkām piemērotu blīvēšanas mēlīti
RAUDUO sistēmas kanāla augšējā daļa pēc izvēles ir pieejama ar vecām ēkām piemērotu blīvēšanas mēlīti ar 6 mm mēlītes platumu un sašaurinošos mēlītes galu. Tādējādi ir iespējams precīzs sienas un grīdas pieslēgums. Papildus vecām ēkām piemērotā blīvēšanas mēlīte sniedz šādas priekšrocības:
- Vecām ēkām piemērotajai blīvēšanas mēlītei ir plakans leņķis un tā ir no īpaši elastīga materiāla. Tādējādi kļūst iespējama optimāla pielāgošana un vienlaidus noblīvēšana.
- Iespējama dziļuma izlīdzināšana līdz 5 mm.
- Tiek novērsta netīrumu iespiešanās grīdlīstes kanālā.
Kas ir jāievēro RAUDUO kanālu montāžas laikā?
RAUDUO sistēma ietver šādus komponentus
- Kanāls ar kanāla augšējo daļu un kanāla apakšējo daļu
- Iekšējais stūra profils
- Ārējais stūris
- Augšējās daļas savienojums
- Ierīces statīvs ar integrētu divvietīgu kontaktligzdu
- Ierīces statīvs, ieskaitot pārsegu, centrālā diska ierīču montāžai saskaņā ar DIN 49075 ar balstloku
Šeit atradīsiet dažus padomus un norādes par jūsu kombinētā elektrības un apkures kanāla RAUDUO montāžu:
RAUDUO sistēmas apkures caurules ir piemērotas līdz 20 mm ārējam diametram un tiek nostiprinātas ar apkures cauruļu balstu, kas tiek nofiksēts apakšējā daļā.
Kanāla apakšējās daļas ir jāpiegriež slīpumā tā, lai novērstu siltuma pārnesi no apkures kameras elektrokamerā. Ja sastopaties ar sarežģījumiem objektā, piemēram, nelīdzenām sienām, radušos kameru atdalījuma spraugu iespējams aiztaisīt ar silikonu.
Atbilstošai VDE montāžai gala elementu ir jāpielīmē.
Kādām apkures temperatūrām RAUDUO sistēma ir paredzēta?
Atbilstoši VDE informācijas ziņojumam RAUDUO sistēma ir paredzēta turpgaitas temperatūrai 70°C, resp., atgaitas temperatūrai 55°C. Ar turpgaitas temperatūru līdz 90°C, resp., atgaitas temperatūru līdz 70°C atbilstoši VDE ziņojumam ierīces kārbas izolācija ir jānomaina pret izolācijas putām 90°C preces Nr. 6132175.
Citus OBO produktus no jomas ēku instalācijas un vadu kanāli, piemēram, grīdlīstes kanāls SL, meklējiet šeit mūsu mājaslapā OBO.
Papildu informāciju par RAUDUO sistēmu meklējiet mūsu brošūrā: LEJUPIELĀDE.
