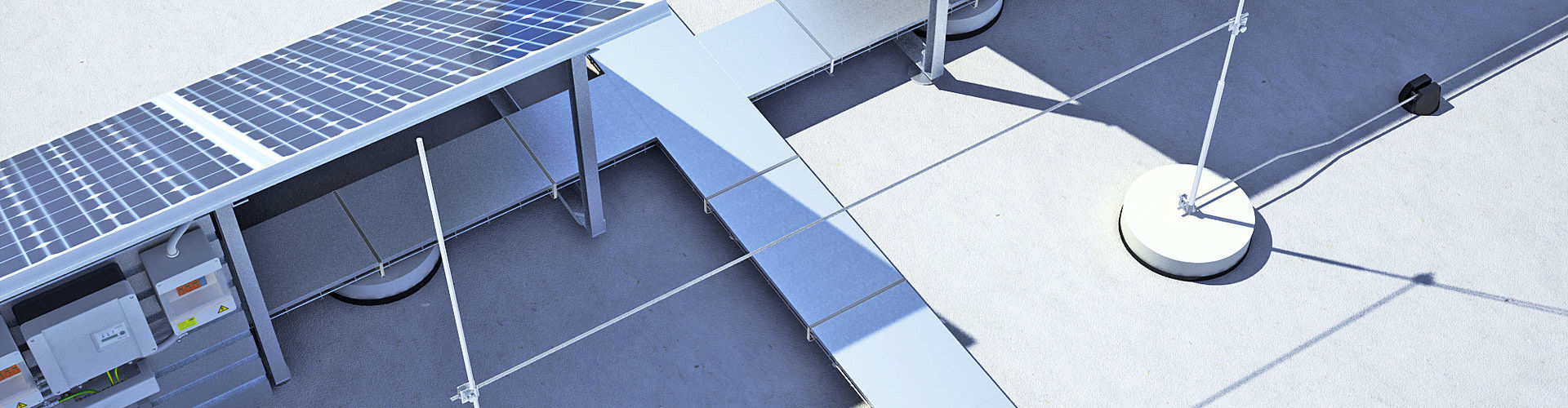

Zemējuma sistēmas saules fotoelementu sistēmās
Mūsu produkti ideālai saules fotoelementu sistēmu iezemēšanai
- Plakanie un apaļie vadi
- Savienotāji
- Pieslēgšanas skavas
- Zemējuma ievadi
- Dziļie, apļveida un pamatu zemētāji
- Pretkorozijas aizsardzība

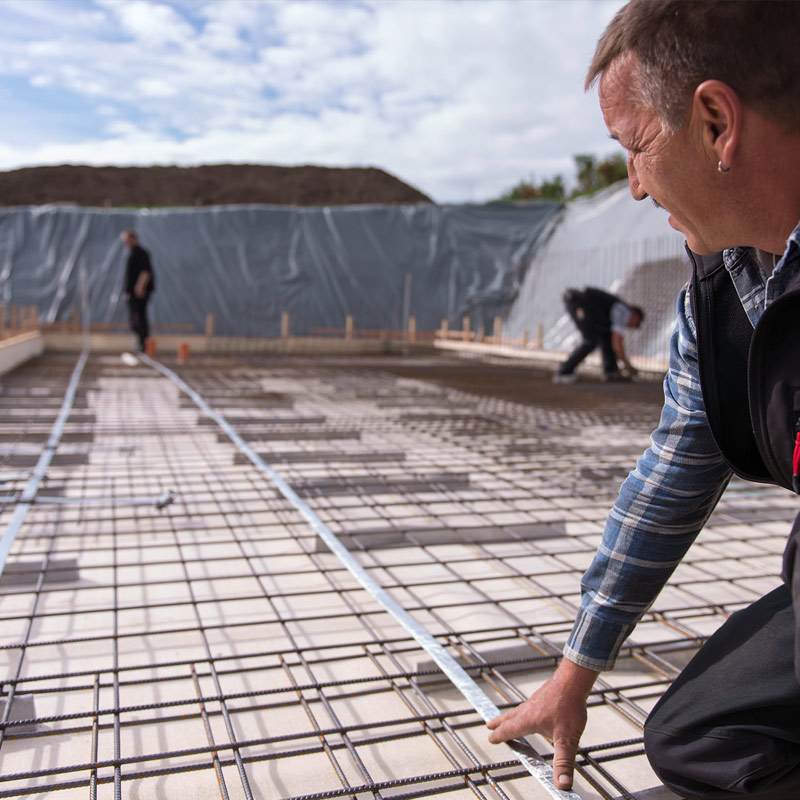

Zemējums saules fotoelementu sistēmās
Uz jumta uzstādītu saules fotoelementu sistēmu bez zibensaizsardzības iekārtas gadījumā Vācijā jaunbūvēs ir jānodrošina pamatu zemētājs saskaņā ar DIN 18014. Uz jumta uzstādītu saules fotoelementu sistēmu ar zibensaizsardzību gadījumā papildus jāņem vērā VDE 0185-305-3 (IEC/ EN 62305-3) prasības (zemējuma pretestība < 10 omu). Brīvi stāvošu saules fotoelementu sistēmu gadījumā arī jāņem vērā VDE 0185-305-3 (IEC/EN 62305-3) prasības par zemēšanu.
| A TIPS | B TIPS |
|---|---|
|
|
Normatīvās zemēšanas iekārtas zibensaizsardzības sistēmām
Zemēšanas iekārtas, A tips
Pie A tipa zemēšanas iekārtām pieskaitāmi, piemēram, skrūvēti vai iedzīti pamati, ja tie atbilst VDE 0185-561-2 (IEC/EN 62561-2) prasībām. Atkarībā no izvēlētā materiāla jāievēro ne tikai minimālais šķērsgriezums, bet arī jāņem vērā mehāniskās, kā arī elektriskās īpašības.
Zemēšanas iekārtas, B tips
Plākšņveida un joslu veida pamati, piemēram, ir B tipa zemēšanas iekārtas. Saskaņā ar VDE 0185-305-3 5. pielikumu tiem ir samazināta zemēšanas efektivitāte un tie jāpapildina ar citiem zemēšanas pasākumiem, piemēram, tīklveida zemētāju (20 m x 20 m) vai dziļo zemētāju.
Abiem gadījumiem OBO produktu klāstā ir piemērots dziļais zemētājs ar Ø20 mm vai Ø25 mm, stieples ar Ø10 mm, kā arī dažādu izmēru lentes, piemēram, 30 x 3,5 mm vai 40 x 4 mm.

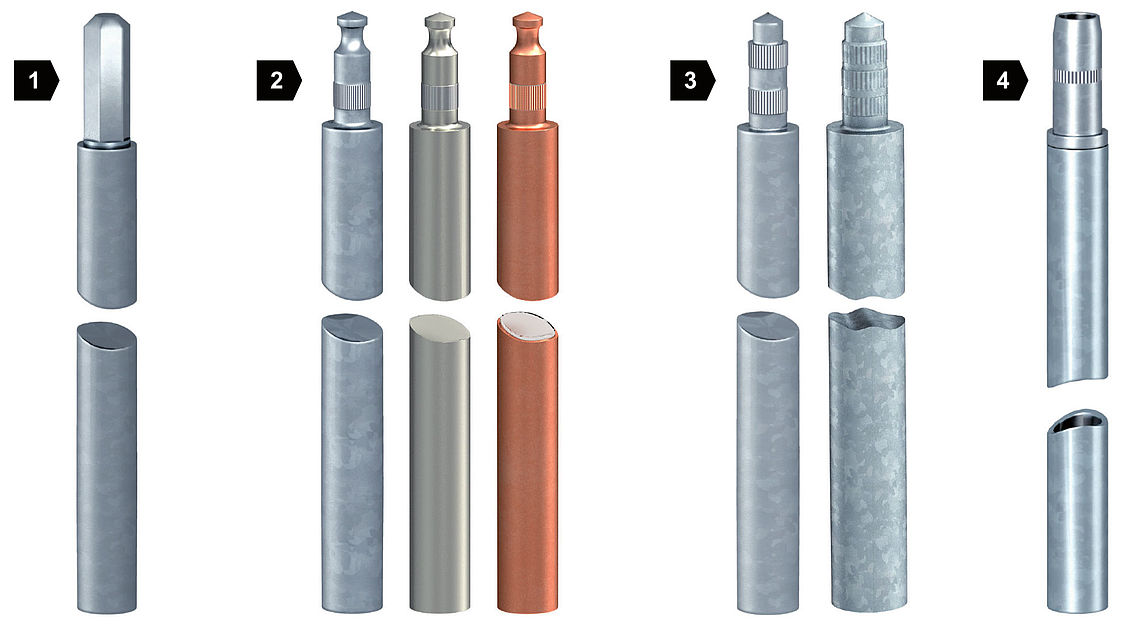

| 1 | Tips OMEX |
| 2 | Tips BP |
| 3 | Standarta tips |
| 4 | Tips LightEarth |
Pamatiem ar armēšanas tēraudu zemē nav pieļaujams cinkots vai ar varu pārklāts zemētājs. Zemē jāievieto augstu leģēts nerūsējošais tērauds ar vismaz 2% molibdēna saturu, kā materiālos Nr.1.4401, Nr.1.4404 vai Nr.1.4571. Tas ir īpaši neitrāls salīdzinājumā ar citiem nerūsējošiem vai rūsējošiem materiāliem un tādējādi nodrošina augstu iekārtas pieejamību.
Metāla apakškonstrukciju funkcionālā zemēšana
Lai nodrošinātu metāla apakškonstrukciju vai moduļu apakšrāmju funkcionālo zemējumu, saskaņā ar VDE 0185-305-3, 5. pielikumu tiek izšķirtas šādas situācijas:
| Situācija | Minimālais šķērsgriezums, vara funkcionālais zemējums |
|---|---|
| Saules fotoelementu sistēma bez zibensaizsardzības sistēmas vai saules fotoelementu sistēma ar zibensaizsardzības sistēmu, un tiek ievērots atdalošais attālums | 6 mm2 |
| Saules fotoelementu sistēma ar zibensaizsardzības sistēmu, un netiek ievērots atdalošais attālums | 16 mm2 |
