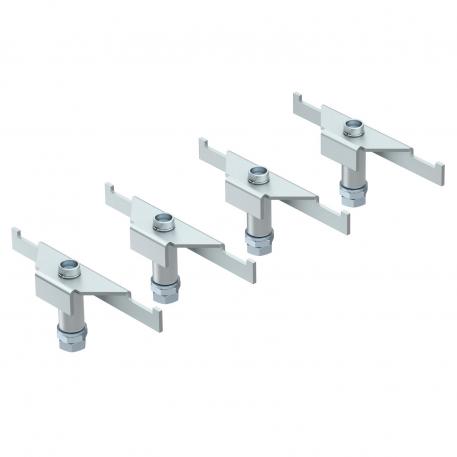

Paaugstinātas izturības balsts DSSL 32 | 195 | 230

morepic-1

morepic-2

Paaugstinātas izturības balsts DSSL

Preces Nr. 7410589 | EAN 4012196540952

Preces Nr. / Tips

Platums	32 mm

Grīdas līmeņa augstums min.

Grīdas līmeņa augstums maks.

Produkta apraksts

Produkta apraksts

Paaugstinātas izturības balsti pastiprina tipa UZD-3 zemgrīdas kārbu stūrus intensīvas slodzes apstākļos.

Tehniskie dati

Izmēri

Augstums	220 mm
Garums	155 mm
Grīdas līmeņa augstums maks.	230 mm
Grīdas līmeņa augstums min.	195 mm
Izmērs	195/230

Lielas slodzes versija	jā
Materiāls	Tērauds
Platums	32 mm
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Platums	Grīdas līmeņa augstums min.	Grīdas līmeņa augstums maks.	Preces Nr.	Daudzums	mazākā pārd. vien.
DSSL2 75	32 mm	75 mm	110 mm	7410581	VPE	1 VPE
DSSL2 105	32 mm	105 mm	140 mm	7410583	VPE	1 VPE
DSSL2 135	32 mm	135 mm	170 mm	7410585	VPE	1 VPE
DSSL2 165	32 mm	165 mm	200 mm	7410587	VPE	1 VPE
DSSL2 195	32 mm	195 mm	230 mm	7410589	VPE	1 VPE

Lejupielādes

Datu lapa DSSL2 195 / 7410589 , 0.22MB , pdf

Katalogs Grīdas instalācijas sistēmas un zemgrīdas lietojuma veidi , 42.28MB , pdf

ES Atbilstības deklarācija DSSL2 195 / 7410589 , 0.17MB , pdf

Apvienotās Karalistes atbilstības deklarācija DSSL2 195 / 7410589 , 0.14MB , pdf

Lejupielāde

REACH Atbilstības deklarācija DSSL2 195 / 7410589 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija DSSL2 195 / 7410589 , 0.12MB , pdf

Lejupielāde

Zīmes atļauja VDE atļauja paaugstinātas izturības kasetes , 0.12MB , pdf

Lejupielāde

Montāžas instrukcija Schwerlastsystem , 6.72MB , pdf

Montāžas instrukcija Schwerlastkassetten Stützen , 3.28MB , pdf

Lejupielāde

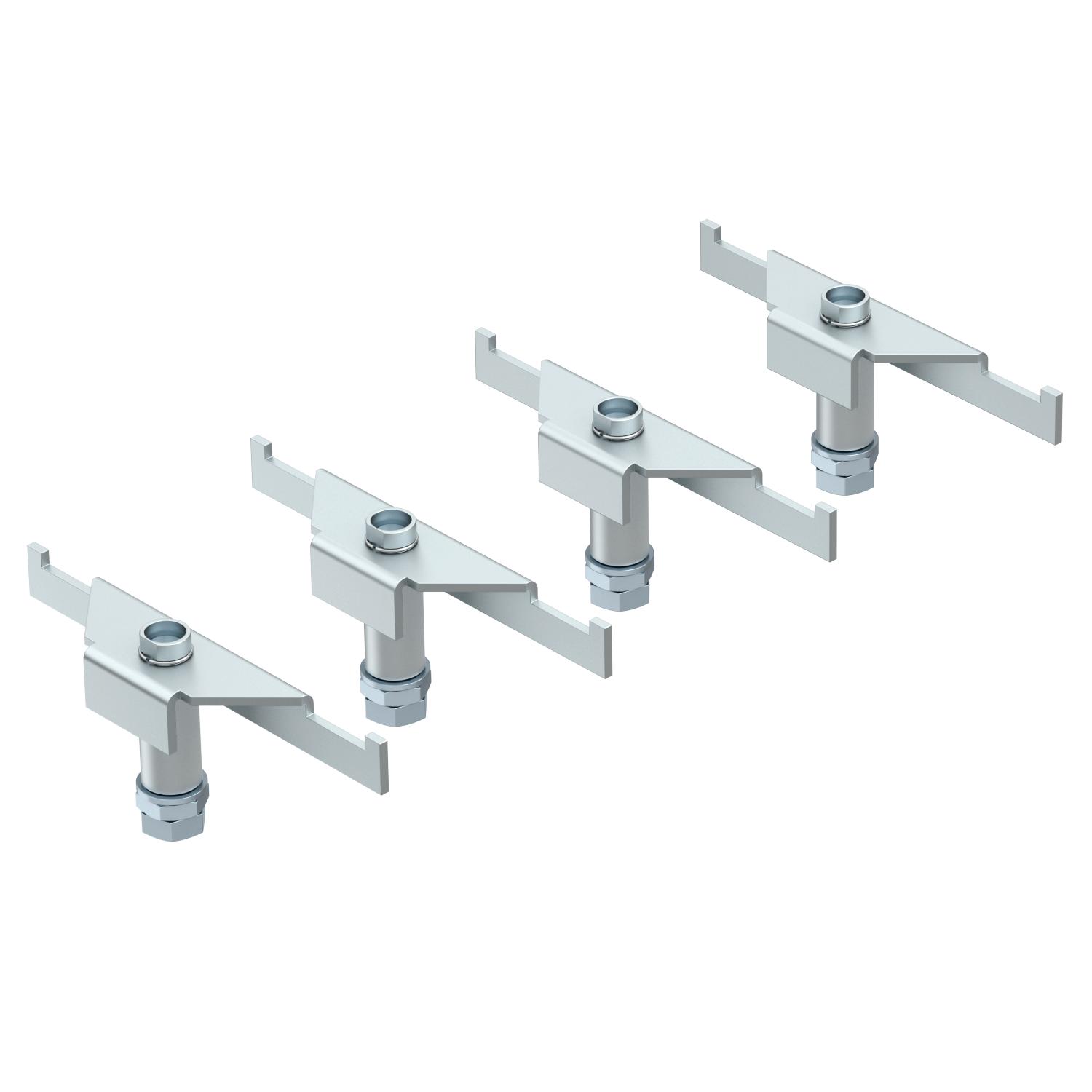

Produkta zīmējums DSSL2 195 / 7410589, 48.58 kB, jpg

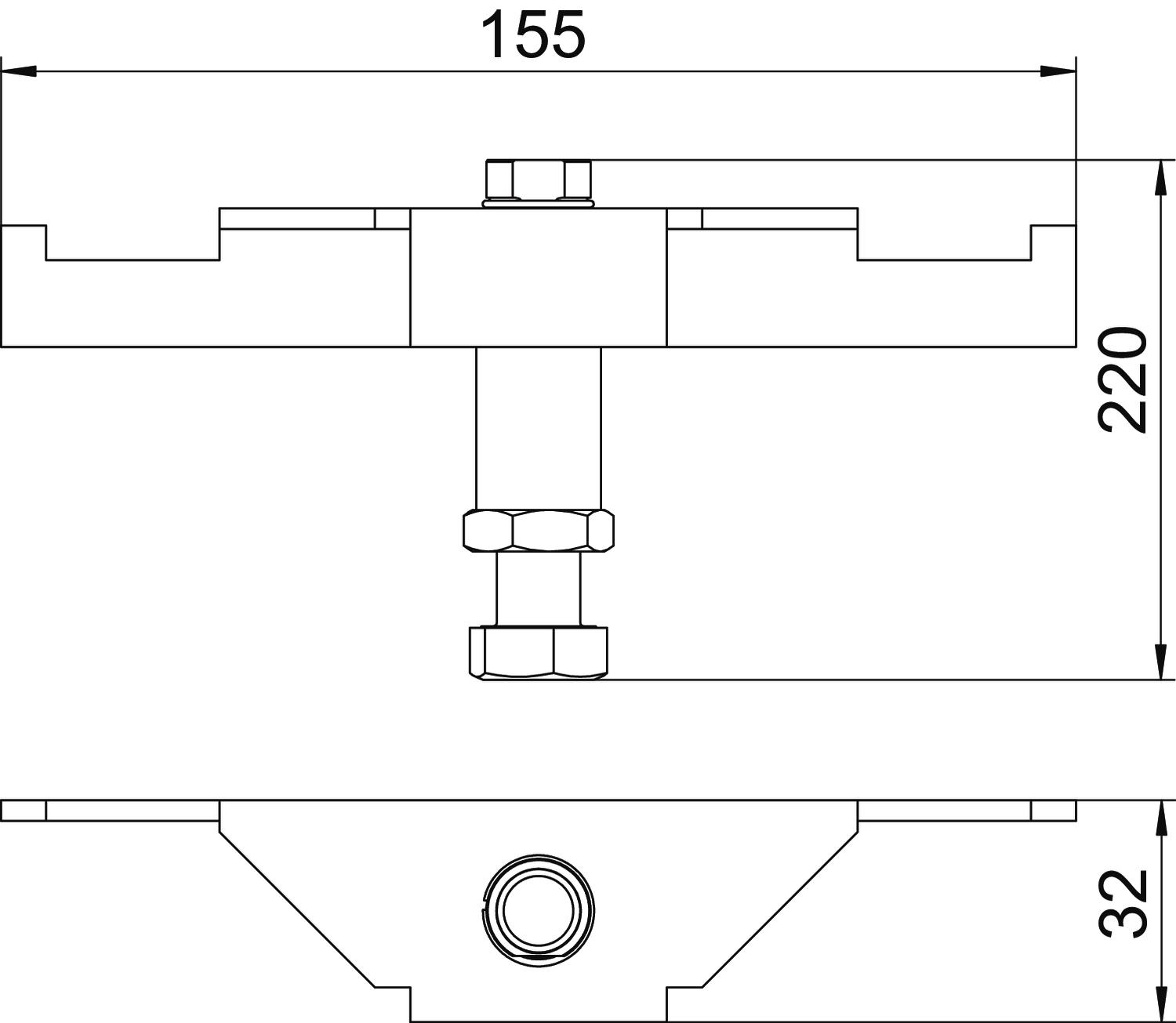

Dimensiju zīmējums DSSL2 195 / 7410589, 58.90 kB, jpg

Šim produktam nav pieejami preču apraksti
