Kanāla posms, nosedzošs, ar fiksāc., augstums 40-70 mm 2400 | 300 | 40 | 70 | 3

Kanāla posms, nosedzošs, ar fiksāc., augstums 40-70 mm

Preces Nr. 7424462 | EAN 4012195244363

Preces Nr. / Tips

Garums	2400 mm

Platums

Kanāla augstums min.	40 mm

Kanāla augstums maks.	70 mm

Vāķi	3

Produkta apraksts

Produkta apraksts

Montāžai gatavs kanāla posms ar 3 pašfiksējošiem noslēgvākiem vadu ievilkšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un vāka savienojuma blīves (3 gab. kanāliem ar nominālo platumu 200 un 300) vai augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti un fiksācijas elementi ir piemontēti

Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam	nē
Ar pārlaidumu	jā
Ar potenciālu izlīdzināšanu	nē
Ar starpsienu	nē
Atdalāms	nē
Augšējā daļa, noņemama	jā
Augstuma regulēšanas diapazons maks.	70 mm
Augstuma regulēšanas diapazons min.	40 mm
Garums	2400 mm
Grīdas plāksne	jā
Iespējams iemontēt blīvi	jā
Iespraužamo starpsienu skaits	2

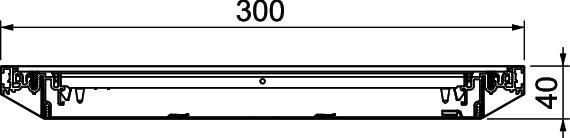

Izmērs	2400x300x40
Kanāla augstums maks.	70 mm
Kanāla augstums min.	40 mm

Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	40
Montāžas atvere	bez
Montāžas atvere virsgrīdas tvertnei	nē
Montāžas atveres pārsegums	nē
Paredzēto iebūvējamo vienību skaits	3
Piemērots kompensācijas šuvei	nē
Platums	300 mm
Sekciju skaits	3 St.
Starpsienas stiprinājums	iespraust
Vāka materiāla biezums	4
Vāka nostiprināšana ar ātru fiksāciju	jā
Vāķi	3
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Kanāla augstums min.	Kanāla augstums maks.	Vāķi	Preces Nr.	Daudzums	mazākā pārd. vien.
OKA-W2004030R	2400 mm	200 mm	40 mm	70 mm	3	7424460	m	2,4 m
OKA-W3004030R	2400 mm	300 mm	40 mm	70 mm	3	7424462	m	2,4 m
OKA-W4004030R	2400 mm	400 mm	40 mm	70 mm	3	7424464	m	2,4 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mm	OKA-G30040150FBL	7423952	Gabals	1 Gabals
Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mm	OKA-G30040150FBR	7423972	Gabals	1 Gabals
Kanāla gala elements, augstums 40-150 mm	OKA-G30040150ES	7424282	Gabals	1 Gabals
Komplekts kanāla T veida atzarojuma un krusta izveidošanai	OKA FB2 TX	7424821	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GES9, augstums 40–70 mm	OKA-W A 4030 9	7424884	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GES4, augstums 60-110 mm	OKA-W A 6050 4	7424900	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GES6, augstums 60-110 mm	OKA-W A 6050 6	7424902	Gabals	1 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starplika, kanāla augstums 40 mm	OKA2 TW 40	7401988	m	2,4 m
Starplika, kanāla augstums 50 mm	OKA2 TW 50	7401992	m	2,4 m
Starplika, kanāla augstums 60 mm	OKA2 TW 60	7401996	m	2,4 m
Starplika, kanāla augstums 70 mm	OKA2 TW 70	7402000	m	2,4 m
Vakuuma satvērējs, 300 N	WZ 1029	7408634	Gabals	1 Gabals
