GES9 kanāla posms, augstums 40-240 mm 2400 | 600 | 40 | 240 | 6

GES9 kanāla posms, augstums 40-240 mm

Preces Nr. 7424224 | EAN 4012195243700

Preces Nr. / Tips

Garums	2400 mm

Platums

Kanāla augstums min.	40 mm

Kanāla augstums maks.	240 mm

Vāķi

Produkta apraksts

Produkta apraksts

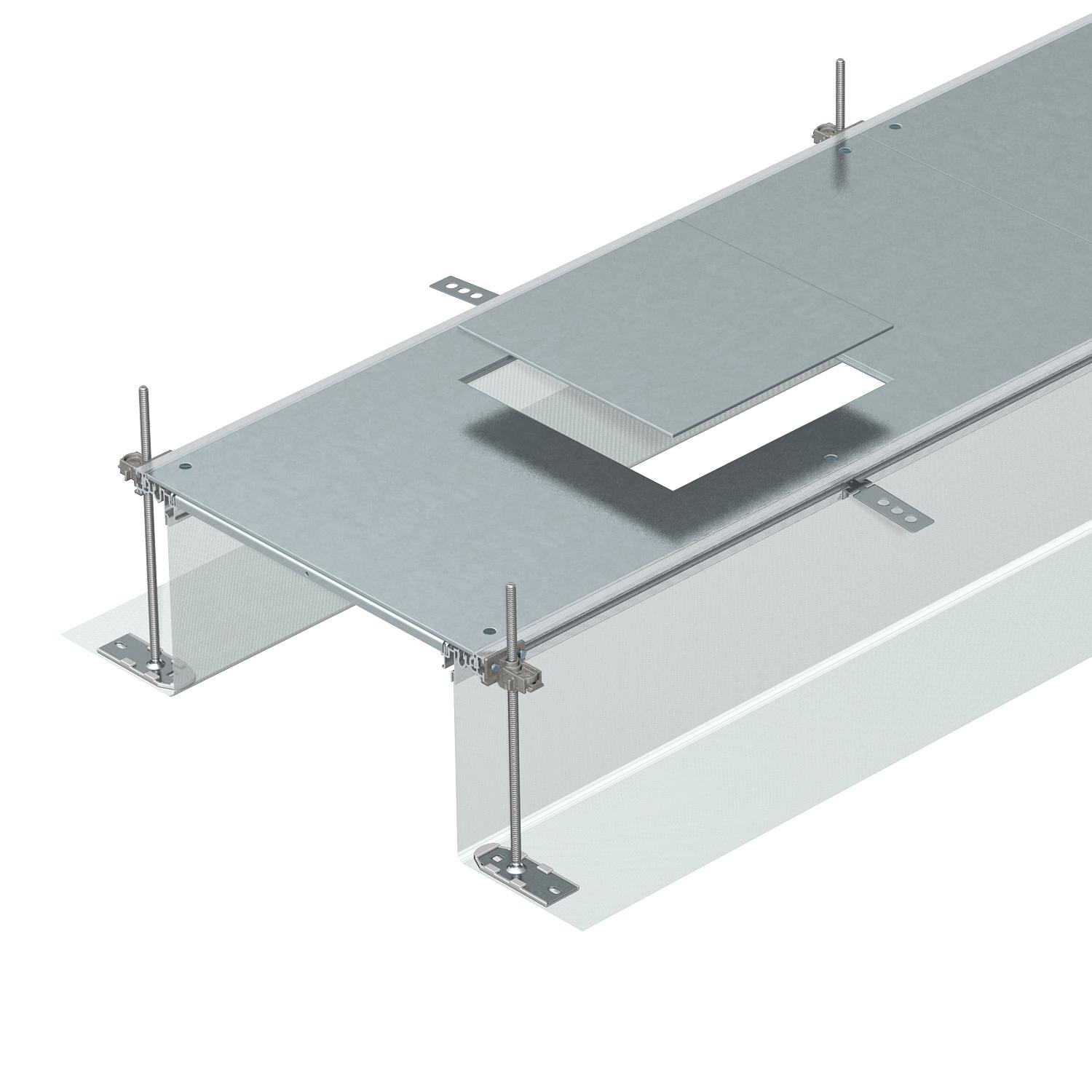

Montāžai gatavs kanāla posms ar 3 vai 6 ierīču montāžas vākiem vadu ievilkšanai un iebūvējamo vienību ar nominālo izmēru 9 montāžai, sastāv no diviem sānu profiliem ar pieliktu elastīgu sānu sienu no metāla sieta, 4 mm grīdas seguma salaidumprofiliem un kanāla vāka ar noslēgtu montāžas atveri. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un 3 vāka savienojuma balsti kanāliem ar nominālo platumu 400 un 6 vāka savienojuma balsti kanāliem ar nominālo platumu 500 un 600. Obligāti nepieciešamie augstuma regulatori (lūdzu, ievērojiet regulēšanas augstumu) vāka savienojuma balstiem 400, 500 un 600 nav iekļauti piegādes komplektā, lūdzu, pasūtiet atsevišķi. Piegādājot kanāla vāki ir pieskrūvēti.

Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam	nē
Ar pārlaidumu	jā
Ar potenciālu izlīdzināšanu	nē
Ar starpsienu	nē
Atdalāms	jā
Augšējā daļa, noņemama	jā

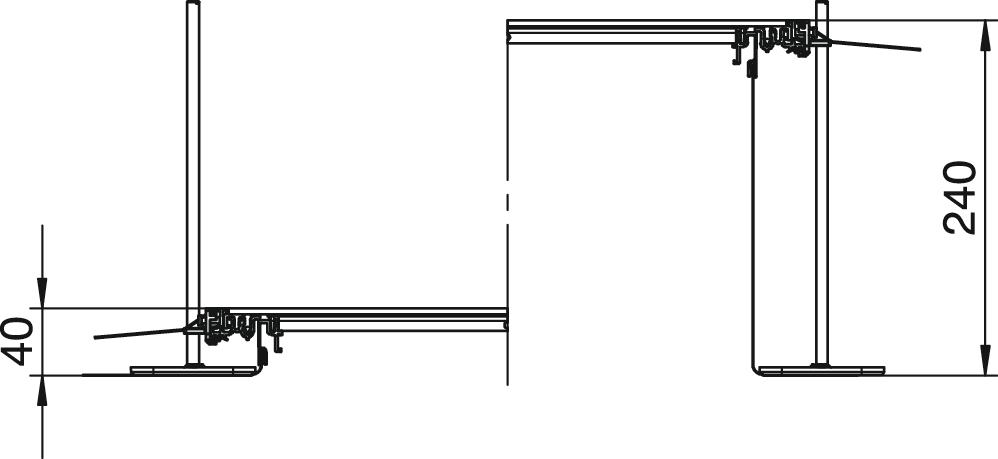

Augstuma regulēšanas diapazons maks.	240 mm
Augstuma regulēšanas diapazons min.	40 mm
Garums	2400 mm
Grīdas plāksne	nē
Iespējams iemontēt blīvi	jā
Izmērs	2400x600x240
Kanāla augstums maks.	240 mm
Kanāla augstums min.	40 mm

Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	40
Montāžas atvere	kvadrātisks
Montāžas atvere	servisa modulim
Montāžas atvere virsgrīdas tvertnei	nē
Montāžas atveres pārsegums	jā
Nominālais lielums ierīču iebūvēšanas vienībai	9
Paredzēto iebūvējamo vienību skaits	6
Piemērots kompensācijas šuvei	nē
Platums	600 mm
Vāka materiāla biezums	4
Vāka nostiprināšana ar ātru fiksāciju	nē
Vāķi	6
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Kanāla augstums min.	Kanāla augstums maks.	Vāķi	Preces Nr.	Daudzums	mazākā pārd. vien.
OKA-G40040240D9	2400 mm	400 mm	40 mm	240 mm	3	7424220	m	2,4 m
OKA-G50040240D9	2400 mm	500 mm	40 mm	240 mm	6	7424222	m	2,4 m
OKA-G60040240D9	2400 mm	600 mm	40 mm	240 mm	6	7424224	m	2,4 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

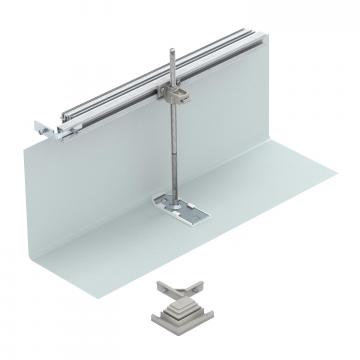

Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-240 mm	OKA-G60040240FBL	7423968	Gabals	1 Gabals

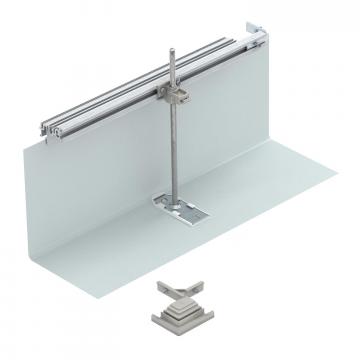

Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-240 mm	OKA-G60040240FBR	7423988	Gabals	1 Gabals
Kanāla gala elements, augstums 40-240 mm	OKA-G60040240ES	7424308	Gabals	1 Gabals
Komplekts kanāla T veida atzarojuma un krusta izveidošanai	OKA FB2 TX	7424821	Gabals	1 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 60-110 mm	NE DSU2 6050	7424842	Gabals	3 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 100-175 mm	NE DSU2 10075	7424844	Gabals	3 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 170-245 mm	NE DSU2 17075	7424846	Gabals	3 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starpsiena 60 FS	TSG 60 FS	6062068	m	3 m
Starpsiena 85 FS	TSG 85 FS	6062114	m	3 m
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
Vakuuma satvērējs, 300 N	WZ 1029	7408634	Gabals	1 Gabals
